多功能母線槽插接箱

產品簡介:

多功能母線槽插接箱可根據用戶配置需求,可在插接箱內安裝3極或4極斷路器對負載進行保護,斷路器可配備西門子3VT或3VL，也可由用戶自行選擇,插接箱通過電纜引出電流給負載進行供電,出線方式靈活,在電纜出線口配置有專門的電纜保護套管,保護管套的直徑可以根據電纜的直徑進行配置.母線無間隙,實現了高密集,具有低阻抗、散熱性快特點,且通用性強,適用於不同導體配置係統。母線係統的插口裝置與導電樁頭之間設有超聲波塑料焊接固定的高彈性橡膠防護墊,防護等級高,確保插接時安全可靠。

多功能母線槽插接箱應用在大型的供電設備中，可以解決供電不足的情況，尤其是在一些大型工廠的生產生活中，使用母線槽是非常有必要的，

線槽能承受下表規定的額定短路耐受電流和額定峰值耐受電流所產生的熱應力和電動應力，經承受後可覺察變形。絕緣母線為全封閉型，防護等級可達到IP54，全金屬配置的外殼可作為短路接地狠短途徑，較大限度的保護用戶安全操作和使用；標準單元節母線長度≤6米；母線分硬母線和軟母線兩種。硬母線別稱匯流排密閉母線槽，軟母線囊括結合軟母線。按材料母線可分成鋁母線、銅母線和鋼母線等三種;按外形可分成帶形、槽形、管形和結合軟

結構：

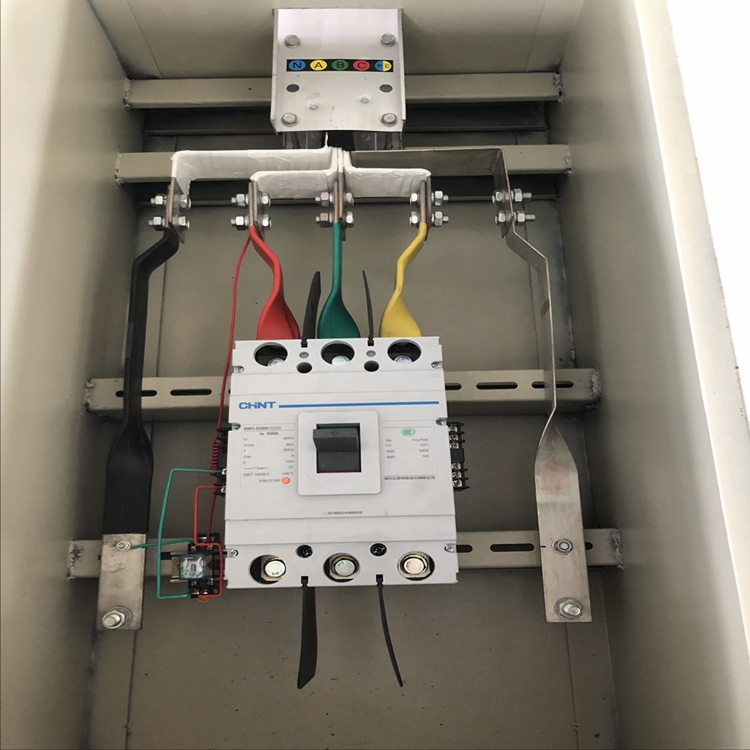

多功能母線槽插接箱該裝置的基本構 成包括：

Ａ、手柄操作與插接箱啟閉控製的“滑板－鎖芯"扣 接式聯鎖機構；

Ｂ、手柄操作控製斷路器實現分流電路“接通 "或“斷開"的連杆式聯動機構；

Ｃ、手柄操作製約母線觸頭 與其插口實現“插接"或“分離"的“活動插腳"式聯動機構。

動力母線采用密集三明治結構，導體之間無空氣間隔，母線係統作為一個整體直接向外散熱，因此散 熱性能好。同時，緊湊小巧的外形節約大量空間，為運 輸、安裝帶來方便。母線槽內沒有連續空間，無空氣流動，避免了煙囪效應，增強安全性。

母線采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，z終節約用戶的投資。

使用條件：

  1、安裝場地海拔高度不超過2000米。

  2、周圍空氣相對溫度不大於90%

  3、周圍介質溫度不高於+40℃，不低於-25℃，在24小時內其平均溫度不超過+35℃

  4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

  5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂製）

  6、密集型絕緣母線槽除上述條件下正常工作外，還適應空氣相對溫度不大於95%和有凝露、有黴菌的地方工作。

1.1母線結構型式：密集母線； 電壓等級：380V 耐壓等級：690V

1.2母線係統：交流TN-C係統

1.3防護等級：IP55； 額定頻率：50HZ； 額定絕緣電壓：660AC； 絕緣電阻：≥20MΩ

1.4母線槽至少采用相線容量的N線，PE線要求不少於50%相線容量，允許采用鋁導體外殼作為接地，截麵＞50%相線的外殼方式。

1.5母線槽110%額定電流下長期穩定運行。

 1.6電流密度不大於2A/MM2

1.7地線係統采用先進的整體接地地線（地線將相線和中性線全部包裹在內，從而把直接帶電部分完全隔離，同時阻斷母線周圍的磁路， 以保證母線槽具有了可靠的接地性能，較小的電抗值，較強的抗諧波能力）。

1.8導體材料

1.8.1母線槽A、B、C、N四相導體采用T2電解銅軋製的高導電率TMY電工硬銅排，銅排純度要求≥99.99%，導電率≥98.6%，電抗率≤0.00032Ωmm2
