說到母線，相信有很多人都很陌生。母線是什麽？有什麽作用？在電力係統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集、分配和傳送電能的作用，是電站或變電站輸送電能用的總導線。接下來小編就對母線的定義、作用進行介紹。
隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。
插接式母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由於采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，並在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個係統更加完善。

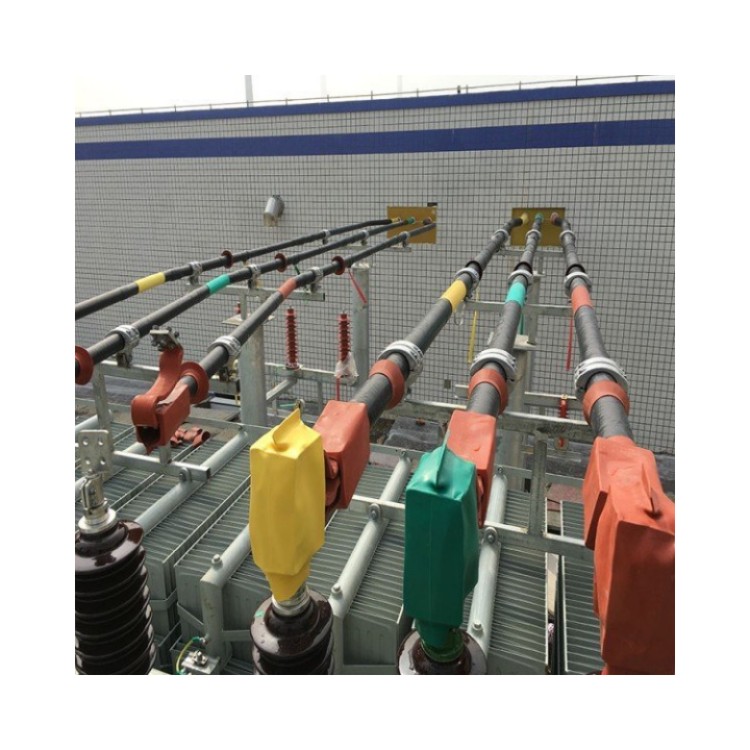

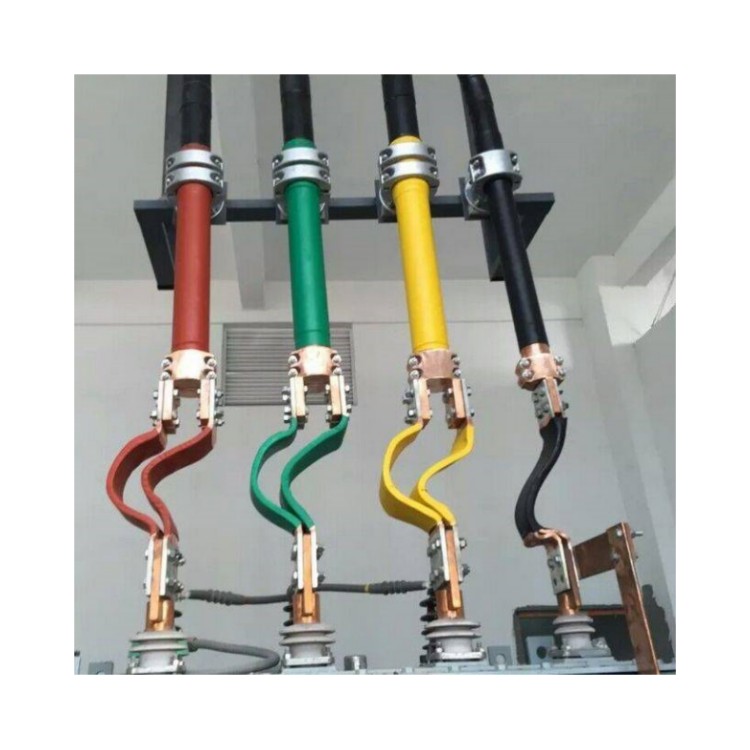

在變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截麵的裸導線或絞線，這統稱為母線。母線是可以連接多個電氣回路的低阻抗導體。母線是用高導電率的銅、鋁質材料製成的，用以傳輸電能，具有匯集和分配電力的產品，是電站或變電站輸送電能用的總導線。通過它，把發電機、變壓器或整流器輸出的電能輸送給各個用戶或其他變電所。
母線的作用是匯集、分配和傳送電能。由於母線在運行中，有巨大的電能通過，短路時，承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截麵形狀和截麵積以符合安全經濟運行的要求。
在電力係統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集、分配和傳送電能的作用。母線按外型和結構，大致分為以下三類：
硬母線：包括矩形母線、圓形母線、管形母線等。
軟母線：包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。
封閉母線：包括共箱母線、分相母線等。
■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特製的碟形彈簧，確保了連接接觸麵間的持久壓力
■ 可單獨配置有溫度指示模塊，確保在係統故障、溫升過高時可以提醒檢修
■ 連接母排截麵是母線槽係統母排截麵的1.2倍以上，接觸麵為雙麵搭接，****降低了接觸電阻
■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離
■ 全長密集，不會形成“煙囪效應"
■ 結構緊湊，占用的建築物空間更小
■ 導體緊密排列，整體散熱，溫升更低
■ 插口處母排不打彎，高密集、低阻抗
■ 防錯相設計，確保安裝時相序正確無誤
■ 載流能力不受安裝位置及安裝方式的影響
性能：
1、將祼母線（小電流場合，I ≤ 400A），或表麵被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。
2、封閉外殼采用鋼材，表麵經酸洗、磷化、電鍍、噴塗，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。
3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。
4、母線表麵被裹覆不同的絕緣不同的絕緣材料適合於多種場合。
5、結構合理，電氣、機械性能良好，多種功能單元齊全。
母線槽用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。
母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

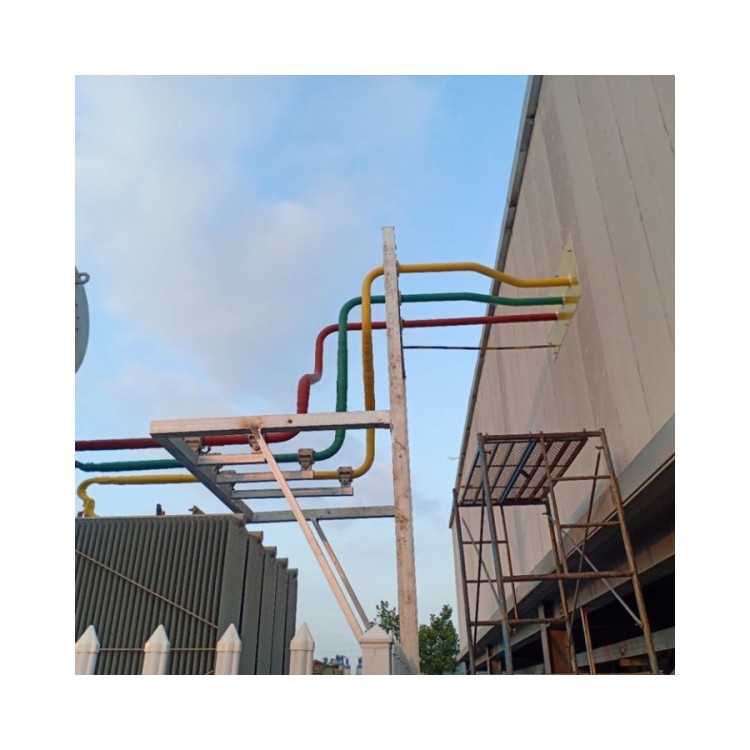

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。
一般情況下，直流供電係統由交流屏、整流屏、直流屏組成。采用封閉母線槽後，需對常規直流供電係統進行調整：
1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計，使母線槽外形愈加緊湊，體積更小，並增加了母線體係的動熱穩定性，使母線具有阻抗低，電壓下降的長處。
2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體係的抗衝擊才能和運用壽命。
3、 運用“Y"型防水性接頭，銜接牢靠便利。
係統的九大優勢
1、 滿足負載要求，密集型母線槽 規格，100A-6300A
2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65
3、 無磁外殼設計、杜絕磁渦幹擾
4、 亞字形結構是更薄、更好的結構
5、 母線槽可以形成360度保護
6、 雙重接地係統，密集型母線槽 作用，完全屏蔽磁場，用電更加安全
7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械衝擊
8、 外形采用散熱片設計，低溫升、低消耗
9、可以溫升監控
