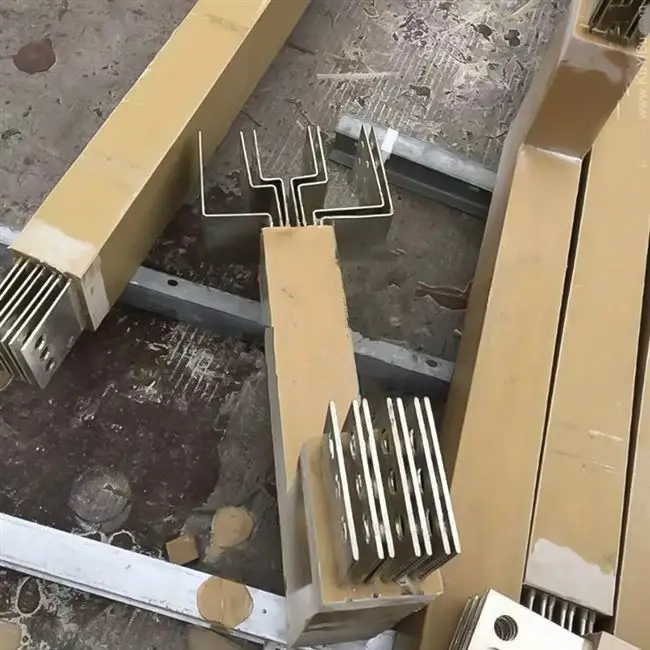

2500A澆築型防水母線槽室內外安裝

2500A澆築型防水母線槽室內外安裝

垂直安裝

1.測量穿過地板的預留孔位置，用螺栓將兩個角鋼支架與母線槽連接，然後用供應商提供的螺栓將防震彈簧和墊片蓋住，擰緊螺母，將其固定在槽鋼支架上。(彈簧支撐組的數量應由供應商根據母線槽的類型和容量指定。)

2.用水平壓板、螺栓、螺母、平墊圈和彈簧墊圈，將母線槽固定在“-”形角鋼支架上。然後分段向上安裝，保證母線槽的垂直度(用磁力線錘打垂直線)。用蓋板蓋住端子，並用螺栓固定。

母線槽的水平安裝

1.水平水平安裝時，用水平夾具、螺栓、螺母、平墊圈和彈簧墊圈將(水平)固定在角鋼吊架的支架上。

2.水平側安裝。母線槽(側放)用側裝夾具、螺栓、螺母、平墊圈和彈簧墊圈固定在角鋼支架上。水平安裝母線槽時，確保母線槽的水平度，在端子上加一個端子蓋，並用螺栓緊固。

將母線槽的小頭插入另一個大頭，將配套的絕緣板墊在母排與母排外側之間，然後穿上絕緣螺栓，將墊片壓平。彈簧墊圈，然後擰上螺母，用扭矩扳手擰緊，直到達到規定的扭矩，固定上下蓋板。外殼防護等級有IP40~IP54，可根據安裝使用環境靈活選擇，達到更佳經濟輸電。根據係統需求，可在母線槽任意位置設置插接口，安裝快捷，分接方便，使用安全。外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包覆，該新型絕緣材料耐熱等級達到B級，ji大地保證了母線的動熱穩定性能。母線結構輕度高，標準節可製成3m、6m、8m按用戶要求選擇，可根據顧客要求在任意位置設置插口，插口間小間距不小於0.6m；該型母線槽分三相四線或三相五線兩種型式，具有安裝迅速、使用方便、安全可靠等特點，適用於汽車製造車間、大型商場、展覽館、體育館、機場以及高層建築等場所使用。

適用於交流三相四線、三相五線製，頻率50～60Hz，額定電壓至660V，額定工作電流250～6000A的供配電係統。

承擔配電任務，用於低壓配電屏與大、中型負載的連接，主要應用於現代化的車間、廠房和高層建築.本係列母線槽是在傳統空氣型 母線槽基礎上的改進型產品。 空氣型 母線槽母線導體選用****電解銅，導體表麵全長鍍錫，提高了導體抗氧化腐蝕能力，加工後再用PVC管熱縮處理，相間和對地用絕緣塊隔開，銅母排得到雙重絕緣保護，絕緣性能大大提高，然後封閉在接地的金屬外殼內。

互換性能
該係列母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當係統按相鄰電流等級變幻容量時，無需更換外殼。

安裝步驟。

母線槽支架應安裝牢固，母線槽應按分段序號、相序、編號、方向和安裝標誌正確放置，節和節連接時，相鄰段母線槽應對準，連接後母線槽導體和外殼不應承受機械應力。

連接安裝步驟:首先檢查母線槽一端的導體連接麵和接頭是否有衝突損傷，確認*後，將兩個母線槽開始對接接頭的母線，將母線槽的導體插入接頭內，確保到達後用扭力扳手鎖定的對接式母線槽，將需要連接的兩個母線導體的接頭部分平行對準，將銅連接片和絕緣隔板插入母線接頭之間的間隙(每個母線左右各夾一個銅連接片，銅連接片之間夾著絕緣隔板)。中所述情節，對概念設計中的量體體積進行分析確認無弊病後，穿入絕緣螺栓，注意銅接頭、母線端頭、絕緣隔板的接頭孔是否對齊，銅接頭、絕緣隔板是否卡住，緊固螺栓。

螺栓緊固扭矩(M10螺栓扭矩值17.72.6N.M，M12螺栓扭矩值31.4～39.2N.M，M14螺栓扭矩值51.O～60.8N.M，M16螺栓扭矩值78.5～98.IN.M)。用O.1mm塞尺檢查，塞進度小於10mm合格。擰緊左右側板和上下蓋螺釘。

母線槽整體連接後，****用萬用電表1ω檢查接地電阻，電阻值小於O.1ω，確保接地要求。

2500A澆築型防水母線槽室內外安裝注意事項

使用足夠堅固的材料，確保安裝中運輸及吊高過程的安全。當使用繩索吊裝母線槽時，在受力處應墊入厚布或波紋紙以保護母線槽，免受損壞。當吊裝 2500A 以上母線槽時，應用堅固木板夾住母線槽再用繩索捆綁，以防止母線槽外殼變形。

在連接母線槽前要檢查接觸表麵或絕緣材料是否受到損壞，同時要檢查是否沾到泥土、灰塵或其它異物，若有則一定要清潔幹淨。在連接完整一個線路後，若測到絕緣電阻不正常，再檢查原因就比較困難，因此每連接一節母線槽都****檢測絕緣電阻。依據走向布置圖安裝時確保安裝線路各段尺寸，定位尺寸，預留段尺寸，接口段尺寸滿足圖紙要求。

當工程暫停時，****將連接部分的端部用塑料布重新包紮封閉，以使接頭部分不受汙染。防火在高層建築中顯得非常重要，母線槽在高層建築和水平走向空牆處應使用防火柵作防火處理。在剛發生火災時，它能阻止煙、火、熱通過母線槽單元蔓延到監近房間或樓層，甚至能防止滅火時水的滲漏。
