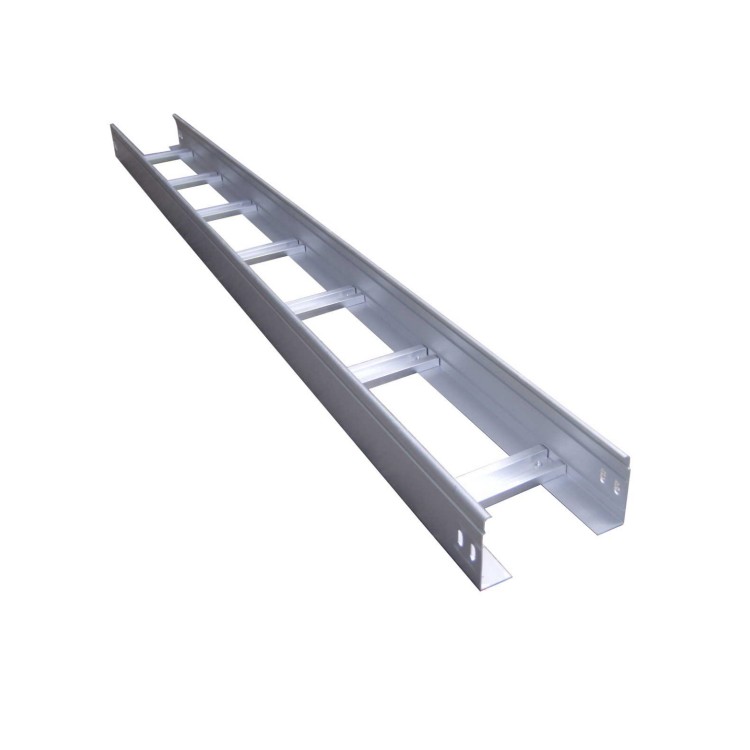

鋁合金梯式電纜橋架

鋁合金橋架工藝管道架空敷設;樓板、梁下吊裝;室內外牆壁、柱壁、隧道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝口大型多層橋架吊裝時，應盡量采用工字鋼立柱兩側對稱敷設。鋁合金電纜橋架可水平、垂直敷設，可轉角、T字型、十字形分支;可調寬、調高、變徑。

鋁合金密度低，但強度比較高，接近或超過優質鋼，塑性好，可加工成各種型材，具有優良的導電性、導熱性和抗蝕性，工業上廣泛使用，使用量僅次於鋼。

鋁合金分兩大類：鑄造鋁合金，在鑄態下使用；變形鋁合金，能承受壓力加工，力學性能高於鑄態。可加工成各種形態、規格的鋁合金材。主要用於製造航空器材、日常生活用品、建築用門窗等。

鋁合金電纜橋架具有外觀漂亮、結構簡單、荷載能力大、重量輕等特點。

鋁合金電纜橋架表麵陽極氧化後，鋁合金梯式電纜橋架不但抗腐蝕、還有抗電 磁幹擾，尤其是抗屏蔽幹擾，這是鋼製橋架不可替代的。鋁合金橋架在現代工業、現代國防、現代高科技，有著舉足輕重的實用價值。

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。可以獨立架設, 也可以敷設在各種建(構)築物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建築物外露天的橋架，如果是在鄰近海邊或屬於腐蝕區，則材質具有防腐、耐潮氣、附著力好， 耐衝擊強度高的物性特點。

根據規範的有關規定,鍍鋅電纜橋架進行良好的接地。
(1)鍍鋅電纜橋架直接板每個固定螺栓接觸電阻
應小於0.005Ω,此時電纜橋架可作為接地幹線(噴粉電纜橋架不宜作接地幹線),每個電纜橋架的電阻值可按下式計算：
r=ρ·L/S
式中：ρ =15×10Ω-6 / cm(20℃)；
L=長度按100mm計算；
S=截麵積cm2。
(2)梯架於托盤的單位電阻值見表2。
表2 梯架於托盤的單位電阻值
(3)電纜槽的單位電阻值見表3
(4)當電纜橋架安裝連接程整體後,每根梯邊(或每個電纜槽)的電阻為：
R=L(r+1/3r’)
式中：
R--梯邊，即（電纜槽）全長總電阻（mΩ）；
r--梯邊單位長度電阻（mΩ/m）

接地以鋁為基的合金總稱。主要合金元素有銅、矽、鎂、鋅、錳，次要合金元素有鎳、鐵、鈦、鉻、鋰等。

鋁合金密度低，但強度比較高，接近或超過優質鋼，塑性好，可加工成各種型材，具有優良的導電性、導熱性和抗蝕性，工業上廣泛使用，使用量僅次於鋼。

鋁合金分兩大類：鑄造鋁合金，在鑄態下使用；變形鋁合金，能承受壓力加工，力學性能高於鑄態。可加工成各種形態、規格的鋁合金材。主要用於製造航空器材、日常生活用品、建築用門窗等。

鋁合金電纜橋架具有外觀漂亮、結構簡單、式樣獨特、荷載能力大、重量輕等特點。

適用於電廠、化工、石化等各個領域，特別適用於具有高腐蝕環境的場所。擠壓成型的梯邊和橫檔使橋架外表光潔，合理的加工工藝和連接方式，使橋架安裝方便，其中大跨距盤式直通可以滿足6米的承載力。鋁合金盤式底板，根據需要可采用平板結構或凸飾衝壓結構。

一些鋁合金可以采用熱處理獲得良好的機械性能，物理性能和抗腐蝕性能。

鑄造鋁合金按化學成分可分為鋁矽合金，鋁銅合金，鋁鎂合金，鋁鋅合金和鋁稀土合金，其中鋁矽合金又有簡單鋁矽合金（不能熱處理強化，力學性能較低，鑄造性能好），特殊鋁矽合金（可熱處理強化，力學性能較高，鑄造性能良好）。
