1000A防水耐火母線槽

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建築構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表麵為鍍鋅加噴防火塗料(遇火時，塗料能迅速以幾何速度在母線表麵膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

1000A防水耐火母線槽接頭采用耐火型絕緣組件，連接可靠方便。

母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。並能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。 新一代環保產品密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。封閉式密集型母線槽另外母線槽可加設智能監控係統

使用條件

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大於35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。耐火母線槽質量保證

汙染等級按GB7251.1-1997《低壓成套開關設備和控製設備第1部分》的規定選3級。

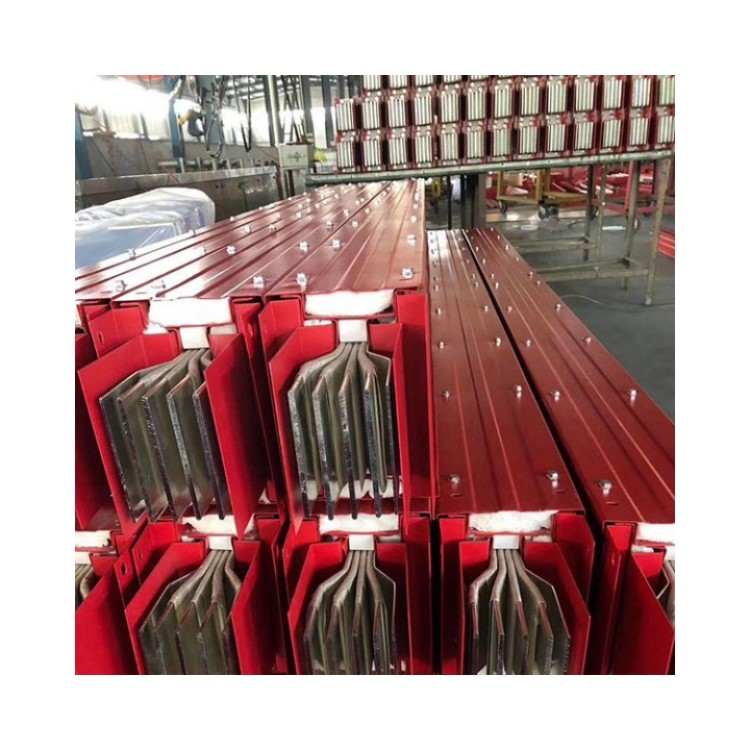

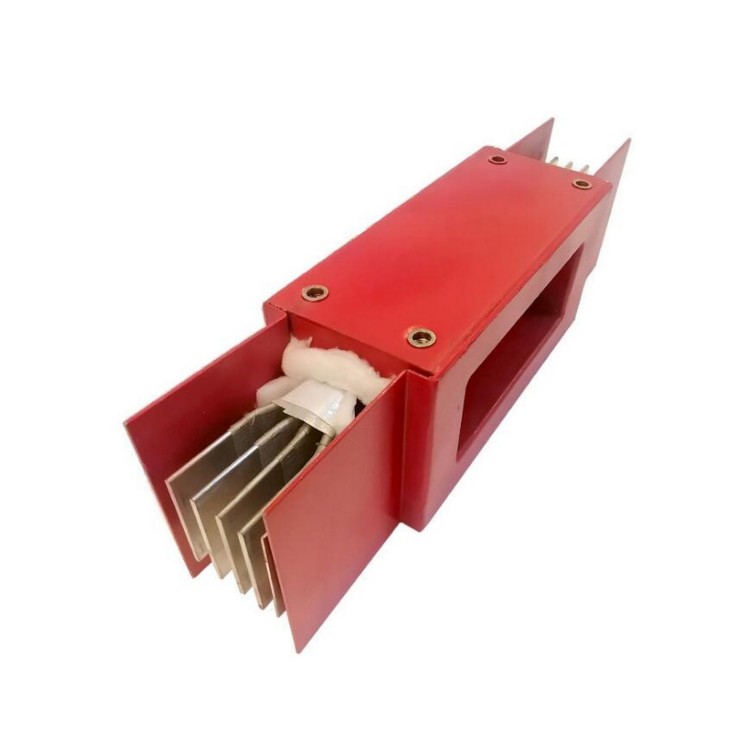

耐火型母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用於額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電係統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到了*水平。母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。

母線槽部件介紹:

絕緣支撐----1000A防水耐火母線槽是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

安裝板------用於支撐各種元件並且適合於成套設備中安裝的板。

安裝框架----用於支撐各種元件並且適合於在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，並使設備在各個方向不被直接解及的一種部件，其防護等級 至少為IP30。

連署安裝步驟：先查緝母線槽一端的導體連署麵及接頭器有無磕碰毀損，施耐德耐火母線槽，確認無弊後將兩節母線槽起始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位後使用扭力扳手鎖緊；對接式母線槽，應將需連署的兩節母線槽導體的端頭局部相互平行瞄準，貴港耐火母線槽，再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片，銅連署片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位，收緊螺栓。

母線槽支架務必安裝牢固，母線槽應按分段序號、相序、編號、方向和安裝微記不錯放置，節與節連署時，相鄰段母線槽應瞄準，連署後母線槽導體與外殼不許諾受機械應力。

產品特點：

承載能力強
■ 防水耐火母線槽采用鋼製型材外殼，在3米跨距母線槽中心承載70kg 的壓力，在非均勻溫度變化時，板殼中心位置偏移不超過5mm。

耐火時間長
■ 耐火係列母線槽依據結構型式和耐火絕緣處理形式的不同，分為NHCCX、NHKMC1、NHKMC2，其對應的在通電狀況下的耐火極限見表



型號	結構形式	耐火極限	耐火溫度(℃)	用途
NHCCX	密集型	60	850	正常供電
消防供電
NHKMC1	空氣型	60	900	正常供電
消防供電
NHKMC2	空氣型	120	1050	消防供電



選用性能優良的絕緣、耐火材料
■ 母線槽導體銅排所纏繞的雲母帶符合JB/T5019~20《電器絕緣雲母製品》及JB/T6488-1~3《雲母帶》標準。該雲母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度≥180MPa；介電強度≥35kV/mm；體積電阻率>1010Ω•m。當溫度達到600℃時，雲母帶仍具有很高的絕緣性能絕緣電阻>10MΩmm2。

■ 根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用矽棉填充，本耐火母線所選用的矽棉材料符合GB3003《普通矽酸鋁耐火纖維氈》標準，其AL2O3+SiO2 含量達 96% ，持續使用溫度為 1050℃ ，^高使用溫度達1250℃。

注意事項：

1)壓板的作用是定位，耐火母線槽安裝，因此壓板螺栓不要擰得過緊，以免影響母線的自由伸縮。

2)母線槽每裝好一個單元，要總測一次母線槽的絕緣電阻，這是檢查已安裝的母線槽是否發生短路的****措施。

3)母線槽的走向應走捷徑，耐火母線槽定製，以減少母線槽的****損耗。

4)分接箱和母線槽之間，除了電氣連接外，還應****械固定，以確保分接箱工作可靠。
