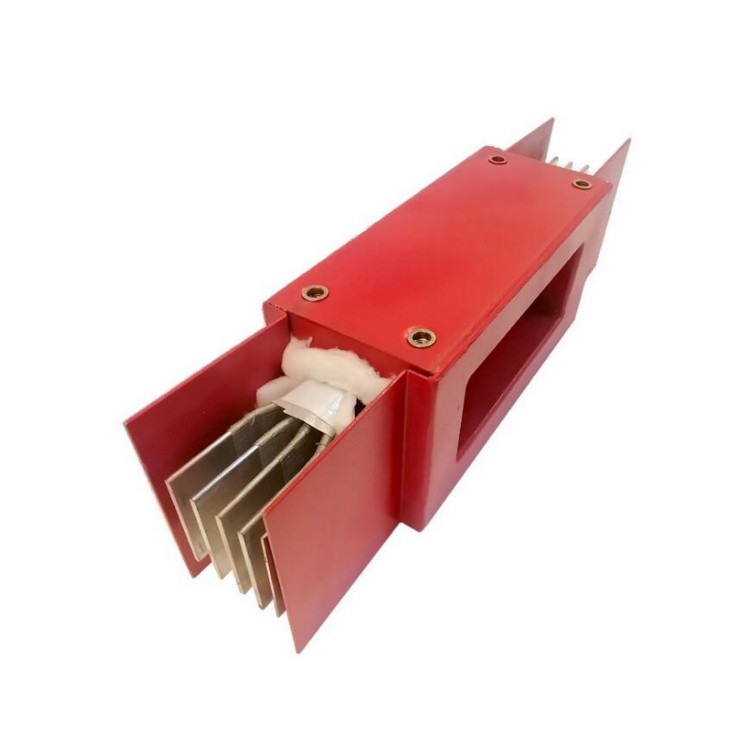

三相五線製絕緣型耐火防火母線槽

三相五線製絕緣型耐火防火母線槽

結構性能

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線係統具有阻抗低、電壓降低、動熱穩定性好的優點。

2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表麵為鍍鋅加噴防火塗料（遇火時，塗料能迅速以幾何速度在母線表麵膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大於35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。

汙染等級按GB7251.1-1997《低壓成套開關設備和控製設備第1部分》的規定選3級。

3、接頭采用耐火型絕緣組件，連接可靠方便。

減少相間短路電動力因為外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

進步運行的安全可靠性該廠的盆式絕緣子采用SMC 壓製而成母線後從而防止絕緣子結露同時采用測氫和測溫等裝置其丈量信號可就地顯示或傳至DCS係統進步運行的安全可靠性母線後也為采用透風冷卻創造了前提

母線槽采用的導電和絕緣材料，母線槽係統次啊用鍍錫或者鍍銀銅排、鋁排作為導電材料，導電排的外表麵均有良好的防腐保護。導電排采用B級（130℃）的熱成型聚酯薄膜絕緣材料整體包裹，****地提高了母線的絕緣強度和抗衝擊強度。母線采用環保型絕緣材料，通過歐盟要求的SGS 六項物性檢測及UL認證。主要應用於現代化的車間、汽車製造廠、電機製造業的工業電爐、廠房和高層建築等等。

始端母線槽提供與低壓配電櫃、變壓器低壓側、始端進線箱及其他配電設備的直接連接，每個彎頭配置一套接頭組件，地下室銅鋁複合導體，母線槽垂直安裝為確保安全使用隱匿性，高層建築的每層樓層垂直安裝高度大於4m時都****增設彈簧支架，以支撐每層每層的母線槽自身的荷載

耐火母線和耐火電纜如何合理運用，由於耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由於環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以後運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線，

環保產品

防火母線在火災情況下，無任何有毒氣體放出，亦不會形成二次燃燒，屬新一代環保型電器產品

1)母線各項性能均符合IEC439-1~2、GB7251.1~2-1997、JISC8364、GB9978標準。

2) 母線槽能承受2500V工頻耐壓，曆時1min無擊穿和閃絡現象。

3) 母線槽由於采用高強度陶瓷作為隔相材料使其能承受較強的電動應力和熱應力。

母線槽屬全封閉結構，其防護等級可達IP54。

外殼防護等級達到IP68，能長期浸於水中，能抵抗消防對其猛烈的噴水；
    采取整體真空澆注，使母線槽內不存在間隙；
    采用絕緣材料，即使在火焰中也不會散發出有毒氣體，確保人員的安全；
    采用特殊的導熱材料，在正常工作環境中具有良好的散熱功能。

本產品在正常條件下電氣性能等同於普通其它型號母線槽，訂貨參照FH防火母線槽的技術參數和電流等級。安裝結構形式與其它母線槽相同，請予參照選型。

選型及技術參數的計算　

母線槽的選型通常從以下幾方麵加以綜合考慮：消防要求，絕緣材料要阻燃、耐熱性能要好，在高溫下不釋放有毒氣體，結構上防止煙囪效應，應優先選擇密集絕緣母線槽，如選用空氣絕緣型，則需在線槽殼體內每單元設置阻火隔斷;對特別重要場所，為保證應急電源火情下維持工作，應選用耐火型槽。 　　

至於安裝場所，首先考慮槽外殼防護等級，其次是建築結構對線槽外形、安裝支架形式和跨距的影響：室內工作場所，如大容量變電所內為提高其散熱效果，可采用IP30等級的母線槽;室內的普通工作，如樓層電氣豎井及配電間內，為保證安全性，應選用不低於IP40等級的母線槽;

三相五線製絕緣型耐火防火母線槽

母線槽應將需銜接的兩節母線導體的端頭局部相互平行對準，對接式母線槽。再將銅銜接片及絕緣隔板插入母排端頭相間空擋每相母排左右各夾一塊銅銜接片，銅銜接片間夾放一塊絕緣隔板。確認無弊後，穿入絕緣螺栓，並注意銅銜接片、母線端頭、絕緣隔板的銜接孔是否對齊、銅銜接片、絕緣隔板是否卡到位，收緊螺栓。不分閘不能拔出插接箱。一般2米直母線槽上可以鏈接3個插接箱由於插接箱電流較小，接箱是經過插接件直接銜接在母線槽上的有對應連鎖。對外再輸出一般就用電纜了確認無弊後將兩節母線槽開端對接接頭器母線，先檢查母線槽一端的導體銜接麵及接頭器有無磕碰損傷。應將母線槽導體插入接頭器內，確保到位後運用扭力扳手鎖緊。

母線槽焊接要注意

對於母線槽的使用，母線槽，大家已經了解的很多了，所以小編就不再多說了，生產車間母線槽，下麵小編想要為大家所介紹的就是關於母線槽的焊接。

1、銅排焊接。讓草莓视频在线在焊接母排之後，和相同截麵的原始母排相比它的載流l能力要小很多，所以草莓视频在线就需要45°斜麵焊接母排，這樣做的話就能增大焊接麵提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外麵焊接，而蓋板則是在內麵焊接，同時蓋、側板焊接成型後還需要將其給打磨平滑。

3、無論是銅排還是外殼。草莓视频在线在焊接的時候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

該型母線槽分三相四線或三相五線兩種型式，具有安裝迅速、使用方便、安全可靠等特點，適用於汽車製造間、大型商場、展覽館、體育館、機場及高層建築等場所供電使用。

母線槽的生產參照IEC有關標準,集空氣與密集母線槽的之優點,既能承受較強的電動力,又具較好的散熱性能.在外殼的結構設計上,采用了新型的成型波紋外殼,增大了其支撐強度,6m柱距的空間可以不用支撐,蹺度不超過15mm,解決了大跨度無

法支撐的難題.在導電緣絕處理上,除采用聚四氟乙烯薄膜外,還選用矽像膠(輻射交聯聚乙烯高分子材料)絕緣,具有絕緣、阻燃、防潮、密封、防腐等作用.

耐火時間：180分鍾

耐火溫度：1100度

耐火絕緣材料---陶瓷化矽橡膠

技術參數：
1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量範圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min

7、室溫-1050℃ 180min 室溫-1115℃ 240min
