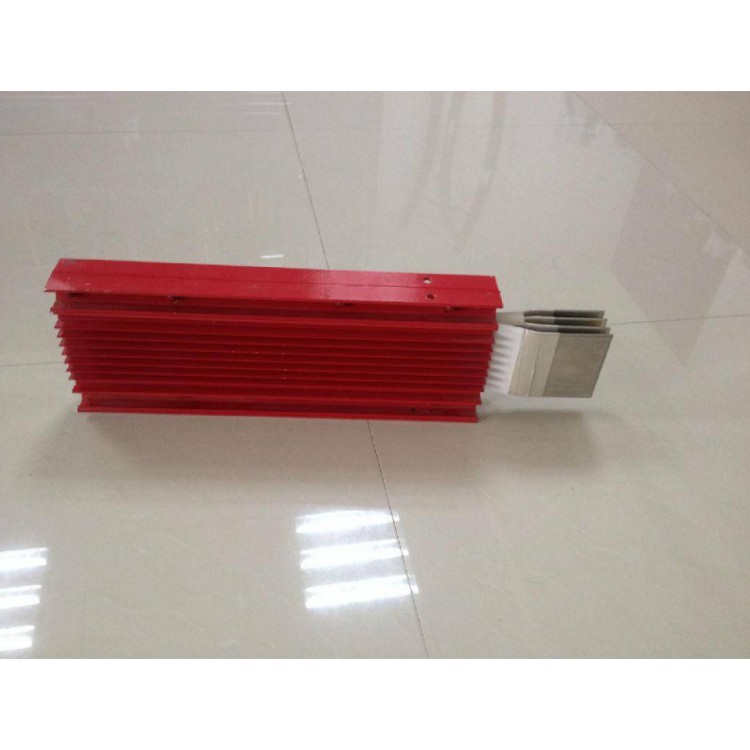

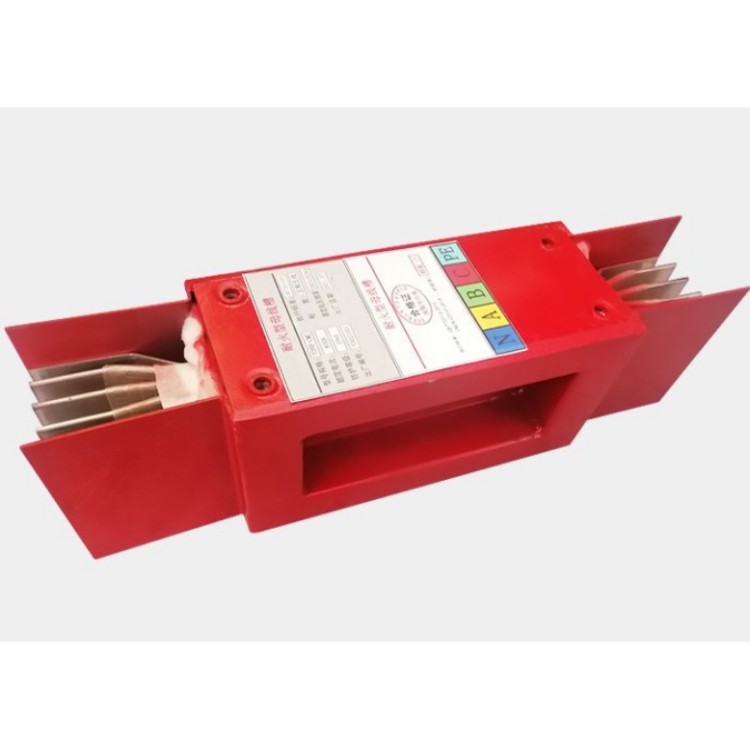

NHMC-4000A耐火型母線槽

耐火母線槽密集型母線槽主要看密集的致密性，越緊湊越好。母線槽與母線槽連接頭的IP防護等級：防護等級是的工藝技術，連接頭是母線工程中事故率的部位接頭發熱或受潮，或進水引起母線短路事故數多，特別是要關注連接頭的IP防護等級。因為GB7251.2-2006是標準IEC60439.2-2000直譯的，該標準中關於防護等級的試驗沒有提到母線與母線的接頭部位要做防護等級試驗，我國正在實施的3C認證按該標準製訂了實施規則，因此要看樣品母線與母線的連接頭部位的密封情況。耐火性能試驗報告審查：主要審查耐火母線槽的耐火性能。因為耐火母線槽除了具有普通母線槽的各種技術參數和試驗外，重要的是要求母線槽著火時應保持供電線路的完整性，需保持消防設備、應急照明、備用照明、發電機電源等主幹線的正常供電

1、銅排焊接。讓草莓视频在线在焊接母排之後，和相同截麵的原始母排相比它的載流l能力要小很多，所以草莓视频在线就需要45°斜麵焊接母排，這樣做的話就能增大焊接麵提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外麵焊接，而蓋板則是在內麵焊接，同時蓋、側板焊接成型後還需要將其給打磨平滑。

3、無論是銅排還是外殼。我們在焊接的時候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

母線槽安裝經過的場所，土建抹灰，噴漿等濕作業全部完成，建築裝飾工程，如吊頂、門窗、油漆等內裝作業、暖衛通風等基本結束，確認掃尾施工不會影響已安裝的母線，方可安裝母線。在安裝場所內無危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃），在其附近不允許堆放任何物品，門窗齊全，密閉母線槽，並采取防水、防潮、、防盜等技術措施。預留孔洞及預埋件尺寸、強度均符合設計要求。電氣設備(變壓器、開關櫃等)安裝完畢，且檢驗合格。施工工藝工藝流程 放線測量→設備點件檢查→支架製作及安裝→封閉插接母線安裝→接地檢查，絕緣測試、耐壓試驗→試運行驗收放線測量

技術性能

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建築構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。

4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。

參數：

1、工作電壓：AC380V±10% 50Hz；用電功率：5KW

2、爐壓測量範圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min
7、室溫-1050℃ 180min 室溫-1115℃ 240min
8、室溫-1150℃
9、爐內溫度：±15℃
10、試件內部溫度：±10℃
11、試件背火溫度：±4℃
12、測溫傳感器：
13、爐內：6隻鎧裝鎳鉻鎳矽K值熱電偶 精度等級：II級
14、背火：6隻鎧裝鎳鉻鎳矽K值熱電偶 精度等級：II級
15、計時範圍：0-360min 計時精度：16、試樣水平燃燒長度：2.4m
電力電纜母線槽阻燃試驗機試樣垂直燃燒長度：1.6m
設備外形尺寸：長×寬×高（3×2×2.5）m；

設備重量：約4000 Kg，現場安裝。

NHMC-4000A耐火型母線槽對於母線槽的施工，其實並不是一件容易的事情，草莓视频在线在使用的過程中也要做好一些準備工作，隻有滿足這些作業條件之後才能夠更好地進行施工。

1、草莓视频在线需要具有完善的母線槽施工圖紙及產品技術文件。

2、要保證封閉插接母線安裝部位的建築裝飾工程已經全部結束。

3、保證電氣設備安裝完畢並檢驗合格。

4、NHMC-4000A耐火型母線槽保證安裝位置以及尺寸正確無誤。

5、做好基本的施工圖的審查、會審工作，同時草莓视频在线還需要參加設計交底。

耐火時間：180分鍾

耐火溫度：1100度

耐火絕緣材料---陶瓷化矽橡膠

在常態下長久性保持矽橡膠的柔軟特性。彈性、機械性能優越、 隔音、避震、抗衝擊、抗折彎、耐曲撓、結殼性、隔熱性等性能都非常良好。

耐火母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。

始端母線槽提供與低壓配電櫃、變壓器低壓側、始端進線箱及其他配電設備的直接連接，耐火母線槽，每個彎頭配置一套接頭組件，地下室耐火母線槽，銅鋁複合導體，母線槽垂直安裝為確保安全使用隱匿性，高層建築的每層樓層垂直安裝高度大於4m時都****增設彈簧支架，以支撐每層每層的母線槽自身的荷載，豎井耐火母線槽，以及垂直微調，當相鄰的母線槽在同一高度都有插接箱時，為保證插拔插接箱方便，母線槽間應留有適當距離。

母線水平安裝時，商品房耐火母線槽，可采用吊裝或沿牆壁用指甲支撐母線槽進行安裝敷設，且保證母線槽距側牆麵的尺寸，使插接能順利插入母線槽。外殼防護等級達到IP68，能長期浸於水中，能抵抗消防對其猛烈的噴水；
    采取整體真空澆注，使母線槽內不存在間隙；
    采用絕緣材料，即使在火焰中也不會散發出有毒氣體，確保人員的安全；
    采用特殊的導熱材料，在正常工作環境中具有良好的散熱功能。

本產品在正常條件下電氣性能完全等同於普通其它型號母線槽，訂貨參照FH防火母線槽的技術參數和電流等級。安裝結構形式與其它母線槽相同，請予參照選型。
