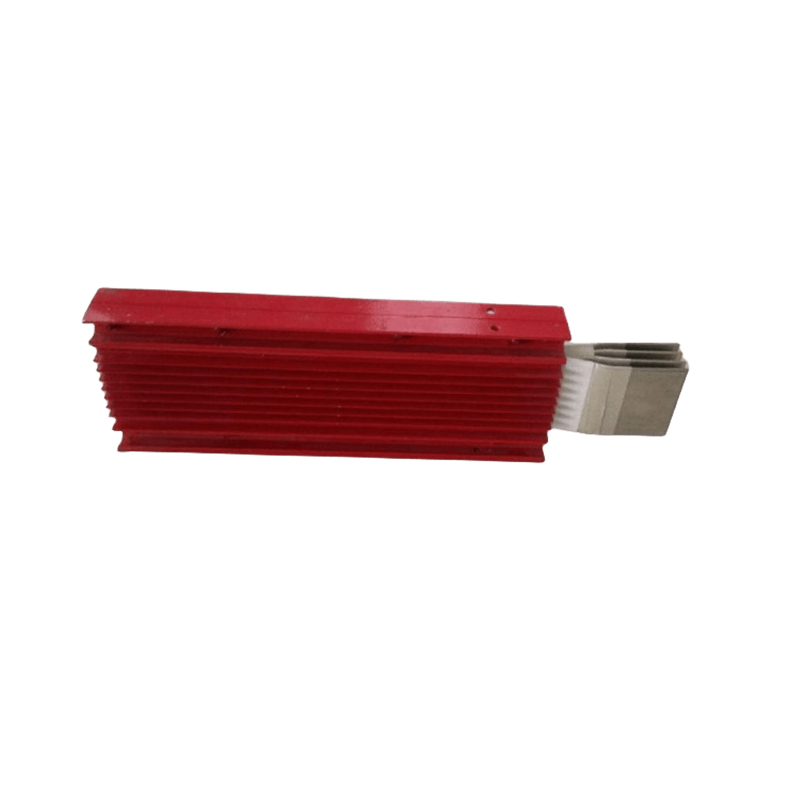

高低壓耐火型母線槽

高低壓耐火型母線槽

技術特點

1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度隻有50℃左右。

2、效率高：可達0.9以上。

3、空氣式母線槽空氣潔淨，體積小。

4、可根據用戶的需要，設計多類型的空氣電加熱器。

5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。

6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯後現象而使溫度控製漂移不定，很適合自動控製。

母線耐火絕緣介質主要采用絕緣支撐選用氧化鋁高溫陶瓷件，可耐高溫達1000℃。母線銅導體絕緣采用聚酰亞氨和耐高溫粉雲母帶混合纏繞。(聚酰亞氨俗稱黃金帶，是電工行業的絕緣材料，具有較好的耐高溫和介電性能，介電強度≥22000V，在高溫中無有毒氣體釋出；粉雲母帶耐火溫度高達960—1000℃/1.5小時，參照IEC371-3-8、GBl2666.6耐火特性試驗達到A類要求。)

外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表麵為鍍鋅加噴防火塗料(遇火時，塗料能迅速以幾何速度在母線表麵膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

高低壓耐火型母線槽“三明治”密封結構設計，一般防護等級為IP54。

母線係統可承受3750V的工頻耐壓，1min無擊穿閃絡。

母線係統在以額定電流正常工作時，溫升不高於：接頭處60K、外殼30K、槽內40K。

 母線槽係統在火災發生後，燃燒溫度上升到960℃時。仍然能夠維持正常運行。

耐火母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。

母線槽安裝

1原材料確保：物資部出示報驗單，經技術查驗後，即可應用，不過關的原材料禁止應用。

2工藝流程質量管理：推行品質目標責任書，嚴苛按規範開展工程施工，對工程施工質量操縱，搞好自查、互查和預檢工作中。推行工藝流程工程驗收製，下一條工藝流程工程施工前，必需對上一條工藝流程開展工程驗收母線槽，不符工程驗收規範的下一條工藝流程不可以工程施工，一切狀況下不容許減少產品質量標準。

3 施工隊伍應嚴格執行設計圖和封閉母線生產加工大樣圖紙工程施工，施工隊伍無法改動工程圖紙。

4 施工隊伍要按段、分節填寫信息封閉母線絕緣電阻測試紀錄，兩色和相對性地接地電阻達不上1000MΩ左右不可以安裝。

5 母線插接箱和封閉母線終端設備箱在安裝以前，施工隊伍要用心查驗箱裏的電氣元器件和分接片是不是完好無損，並填寫信息絕緣電阻測試紀錄，兩色和相對性地接地電阻達不上1000MΩ左右不可以安裝。

使用母線槽的過程中須做好維護工作，維護包含的內容是非常多的，比如下麵的這些方麵：

1、安裝母線槽就要安裝到位，不能安裝在有腐蝕性蒸汽或者有重機械運作的附近。否則母線槽遭受到重機械的影響是很容易受損的。

2、母線槽要定期檢修，檢修一定要停電進行。用萬用表可以檢測出導電體有沒有電壓。做好安全防護工作才能夠避免高電壓給人體帶來危害。

3、母線槽需要每年檢測一次接頭溫升。如果溫升不正常的話，就一定要處理了。還要看看母線槽接頭處是否有鬆動以及絕緣材料是否有老化的情況。發現鬆動、老化或者熔化的情況，及時查找原因，耐火母線槽，並且排除故障。確保母線槽能夠正常發揮作用。

4、母線槽運作過程中也要看看是否存在滲漏、噴水等現象，還有母線槽內部零部件是否齊全，有沒有鏽蝕情況等等，這些都是需要重視的。認真細心檢查才能夠及時發現並且解決問題。從而保證整個電路係統的安全。

母線槽起火的措施：

1.保證施工質量，特別是母線頭的製作質量一定要嚴格符合規定要求。

2.加強母線運行監視，避免母線過負荷運行。

3.按期進行母線測試，發現不正常時應及時處理。

4.母線溝要保持幹燥，防止母線受潮，造成絕緣下降，引起短路。

5.定期清掃母線上所積粉塵，防止所積粉塵自燃引起電 纜著火。

6.加強母線回路開關及保護的定期校驗維護，保證其動 作可靠。

7.封閉母線槽敷設時要保持與熱管路有足夠距離，控製母線不 小於0.5米;動力母線不小於 l 米。控製母線與動力母線應 分槽、分層並分開布置，不能層間重疊放置。對不符合規定 的部位，母線應采取阻燃、隔熱措施。

8.安裝火災報警裝置及時發現火情，防止母線著火。

9.采取防火阻燃措施。
