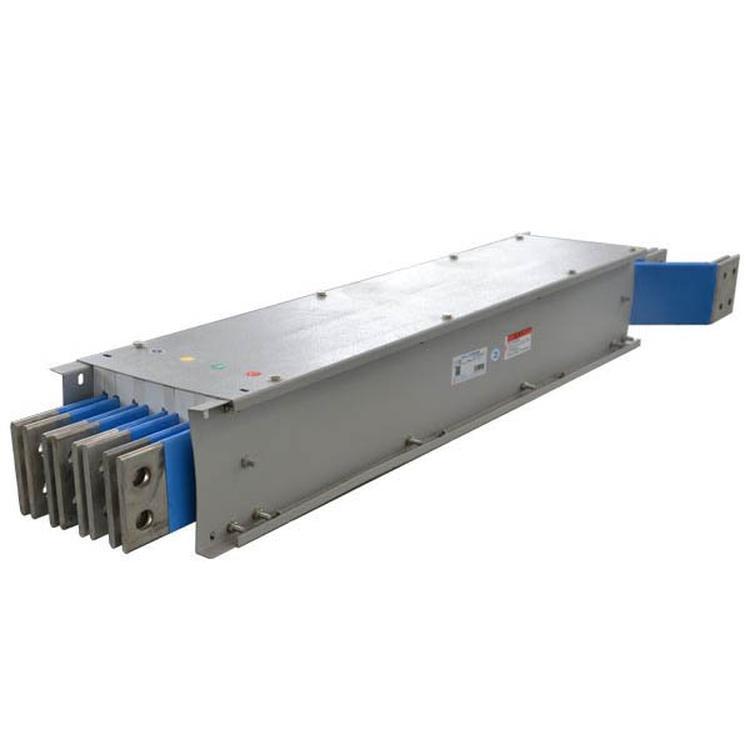

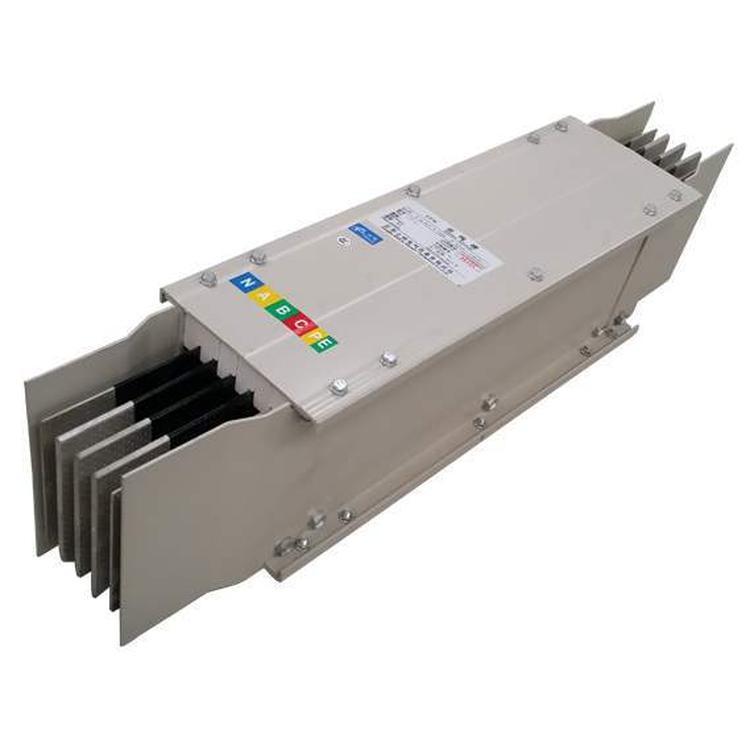

空氣插接式母線槽

產品簡介：

  空氣型母線產品結構有三相四線、三相五線製，適用於頻率50~60Hz，額定電壓至660V，額定工作電流250A~6300A的供電係統，^大的特點是運行穩定、安全、可靠。

特別適用於以下應用場所，如：

1.變壓器與配電櫃的連接；

2.配電櫃與配電櫃之間的連接；

3.高耗能、大電流需求車間的主幹輸電線路。

產品特點：
強度
■ 該係列母線槽外殼采用鋼板一體成型（馬鋼），載荷能力，可保證在跨距6m母線中心載重60kg，在非均（jun1）勻溫度變化時，板殼中心位置偏移不超過10mm。

安裝極為方便
■ 采用具有自動補償的聯結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

極為安全可靠
■ 采用分離空氣絕緣式，其相間的安全淨距和爬電距離遠遠大於標準要求。
■ 內部絕緣件采用工程塑料 母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。

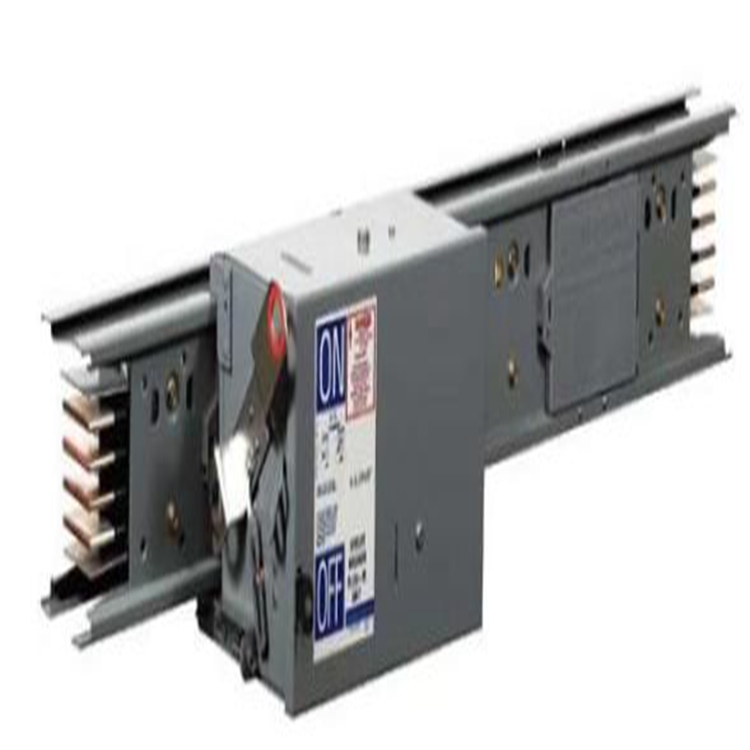

■ 插口處設置安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉並加鉛封鎖死，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因為地線總是先接上、後斷開。
布線靈活
■ 母線槽插口采用模塊化設計，整個係統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對於車間設備的增添、移動及車間的整修，均無需變動母線槽係統。
互換性能

■ 該係列母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當係統按相鄰電流等級變幻容量時，無需更換外殼。

母線橋就是用鋼板做成個外殼把矩形母排裝於裏麵，母排用絕緣子固定在相應角鋼上，一般兩列分開櫃體之間會用母線橋把兩列櫃的主母排連接起來，母線橋的結構比較簡單，做的時候隻要注意電氣間隙和母排的走向就可以。

母線槽有密集型絕緣母線槽和空氣絕緣母線槽之分，母線槽也是用鋼板做成的外殼把母排裝起來，母線槽結構相對母線橋來說要複雜點，

母線橋是為了銅排跨接（櫃到櫃，櫃到牆）而簡單製作的矩形支撐保護體，母線槽也可以，但是母線槽右完善的結構組成，體積小，內部有絕緣附件，可以更長具體和多次轉向和擴展，空氣絕緣型封閉母線槽，中間還有變容，防火等單元，還而已配置插接箱，提供連接點電源。

產品選型表：



電流等級（A）	產品名稱	空氣型母線槽/4P	空氣型母線槽/5P
外形尺寸	寬	高	寬	高
400A	168	76	168	76
500A	168	112	168	112
630A	168	101	168	101
800A	168	117	168	117
1000A	168	131	168	131
1250A	168	147	168	147
1600A	168	161	168	161
2000A	168	197	168	197
2500A	168	242	168	242
3150A	168	172	168	172
4000A	168	222	168	222
5000A	168	232	168	232
6300A	168	257	168	257





產品技術參數：

■ 產品符合IEC產品符合IEC60439-1~2、GB7251.1~2、UL857。
■ 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
■ 母線槽根據表（1）的數據通過動、熱穩定試驗，且試驗後母線呈無可覺察的^變形。



額定工作電流（A）	250	400	630	800	1000	1250	1600
額定峰值耐受電流（kA）	40	50	63	75	85	105	120
額定短時耐受電流（kA）	20	25	30	40	50	50	55



表（1）（^大額定工作電流可至6300A）

■ 母線槽在周圍空氣溫度為20℃±5℃，相對濕度為50%~70%的常態下，其每節的絕緣電阻不低於50MΩ
■ 母線槽能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。
■ 母線槽在長期通以額定電流時，其導電部位的溫升不超過表（2）所列的數值：

部件名稱	^大允許溫升（K）
連接端子	60K
金屬外殼	30K
絕緣件表麵	40K

表（2）

■ 插接箱與母線槽的插接次數不少於200 次。
■ 防護等級達IP40。(帶附件達IP54)。

母線——在輸電線路中的主幹線稱為母。一般多是裸漏的導體，空氣絕緣型封閉母線槽，電線的外麵都有絕緣層包裹。

“母線”，是在電網中的一種的叫法，指的是草莓视频在线平常所見的發電廠、或者變電站裏麵的一種為了連接輸電線路和設備的一種專門使用的一個導線。它並不是指主幹線和電源線。

母線與電線有什麽差別？

母線——在輸電線路中的主幹線稱為母。一般多是裸漏的導體，電線的外麵都有絕緣層包裹。

“母線”，是在電網中的一種的叫法，指的是草莓视频在线平常所見的發電廠、或者變電站裏麵的一種為了連接輸電線路和設備的一種專門使用的一個導線。它並不是指主幹線和電源線。

參數：

1、  能確保在額定電流及110%的額定電壓下長時刻正常工作。

2、  防護等級為IP40。

3、  在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低於20歐姆。

4、  母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。

5、  母線係統在長時刻接通額定電流工作時，其溫升不逾越：聯接端子：60k，金屬外殼：30k，槽內絕緣件表麵：40k。

6、  插接箱與母線槽的拔插次數不少於200次。

結構：

1、  外殼

該係列母線槽外殼選用成型機輥壓成型，體積小，外觀精巧，具有滿意的載荷才幹，支撐和保護母線槽係統，避免機械受損。

外殼（除衝散熱孔外）能確保IP40以上防護等級；通過母線槽的外殼本身確保出色的接地連續性。

外殼材料一般選用鋼板製成，其防腐處理可選用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法；對於4000A以上母線槽，因外殼渦流發熱要素，選用鋁板或不鏽鋼板製成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選用鋁板或不鏽鋼板等防腐材料製成。

2、  導體

載流部件選用銅、鋁或其他合金材料，母排的全部接點和聯接處均（jun1）鍍錫。

3、  絕緣部件

所選用的絕緣材料均能承受溫升試驗溫度的長時刻耐熱才幹，並具有滿意的絕緣才幹、機械強度和抗老化才幹。

4、  接頭

接頭能確保有滿意的接觸麵和絕緣才幹；全部接頭螺栓設置均有利於進行安全檢查和修理。

母線槽溫升過高會造成什麽影響

①電能的損耗大

②母線使用的壽命減短

③降低了安全係數，容易引起周圍材料火災事故以及外殼高溫人員

④涉及對周圍的絕緣材料設備會加快老化：（如與母線直接的電線電纜等）。

⑤對周圍的環境溫度有影響

⑥母線槽內部溫升越高，宜春母線槽，電壓就降得越大。
