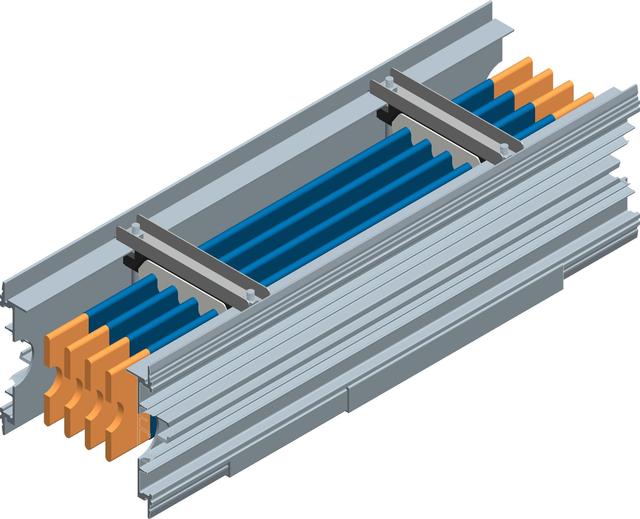

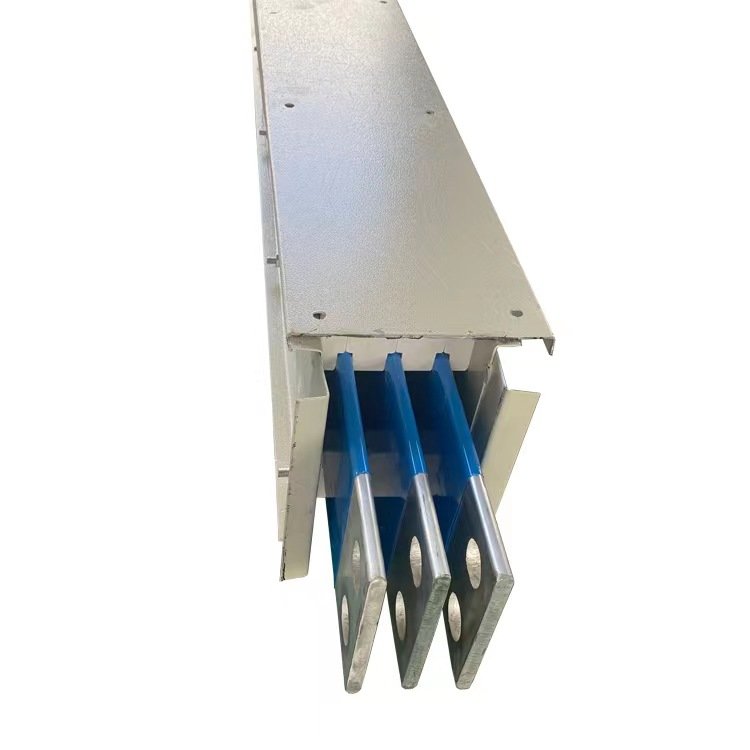

BMC-1800A空氣型母線槽

BMC-1800A空氣型母線槽在可以不計附加集中載荷的場合、封閉式母線槽規格較小時，支、吊架 間距可放寬到2.5m。大跨距空氣絕緣型封閉母線槽的支、吊架間距(3m～6m)，應按對應的允許均布載荷及變形量圖計算。在封閉式母線槽直線上，離直線段與非直線段(彎通和變徑直徑)連接處300～600m處應設吊、支架。當(彎通)彎曲半徑大於300mm時，在非直線段中部應增設一個支、吊架。

離空氣絕緣型封閉母線槽終端200～300mm處，過伸縮縫之前和之後約200mm處，直線段超過30m處的補償裝置前和後200mm處應設支、吊架。封閉式母線槽的支、吊架有多種類型:立柱和托臂，立柱有用工字鋼、T型鋼、槽鋼和角鋼製造的，也有用薄鋼板製造的異型立柱，一般都由封閉式母線槽製造廠與封閉式母線槽配套提供。在許多場合采用非定型的一字型、L型和門型等支吊架，密集型封閉母線槽廠家，一字型、L型支架可用槽鋼、角鋼製作，門型吊架可用槽鋼、角鋼、C型鋼製作，載荷輕的封閉式母線槽，其門型吊架的吊杆可用園鋼製作。

母線槽的外殼選用應滿足機械負載的要求，空氣絕緣型封閉母線槽，外殼相互連接部件間可采用焊接或螺栓連接，但對用螺栓連接的外殼應保證電氣的連續性，使用緊固件應有良好的鍍層，外殼表麵應覆蓋耐熱阻燃塗層，塗層可防大氣腐蝕，塗層應均勻一致、整潔美觀、無起泡、裂紋等缺陷。封閉式密集型母線應作為通過型式試驗低壓成套開關設備和控製設備，封閉式母線的結構可靠、安裝方便、維護容易，同時能承受標準規定的機械、電和熱應力的材料構成，材料應進行靜電噴塗表麵處理。外殼材料為鋁鎂合金的板材厚度要求≥4.5mm，為冷軋鍍鋅鋼板的板材厚度≥2.5mm。

■ 采用分離空氣絕緣式，其相間的安全淨距和爬電距離遠遠大於標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因為地線總是先接上、後斷開。

布線靈活
■ 母線槽插口采用模塊化設計，整個係統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對於車間設備的增添、移動及車間的整修，均無需變動母線槽係統。



■ 產品符合IEC產品符合IEC60439-1~2、GB7251.1~2、UL857。
■ 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

■ 母線槽根據表（1）的數據通過動、熱穩定試驗，且試驗後母線呈無可覺察的^變形。

母線槽運行中，應不間斷查看整條係統的四周是否存在滲漏、噴水、潛在的潮氣源，是否存在對係統構成威脅的重物，以及對母線槽係統溫升構成影響的熱源，1500母線槽，檢查有無異物進入母線槽內部。

BMC-1800A空氣型母線槽****影響母線槽正常運行的不利因素，如滴水、導電粉塵、熱源等。

檢查母線槽係統零部件有無缺損、鏽蝕現象、支架彈簧是否有合適的彈力，發現問題後立即更換。

1、不要過多堆砌。不要為了節省空間，使用隔離措施就沒有限度的堆砌存儲，這樣做的後果對使用性能及構造造成一些損壞，浪費資源。

2、防止陽光暴曬。對於母線槽的使用性能造成很大的影響是直接的陽光暴曬，避免在強烈的日光下，這樣會對母線槽造成損壞而影響草莓视频在线的正常使用，所以存放的時候要盡量避免將其堆放在室外。

3、根據耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響雲母運行過程中熱量的散發。

產品參數：

1、  能保證在額定電流及110%的額定電壓下長期正常工作。

2、  防護等級為IP40。

3、  在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低於20歐姆。

4、  母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。

5、  母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表麵：40k。

6、  插接箱與母線槽的拔插次數不少於200次。

1.須對照圖紙，按序號順序進行連接。

2.在吊裝時要墊硬紙或木板，以防母線槽表麵被破壞或變形。

3.邊安裝邊測試絕緣電阻，以免出現不正常時整段線路的檢查的拆卸。

4.安裝未完成前，連接終端應有防水，防塵措施。

5.接頭處安裝後須將螺栓擰緊。

6.對防護等級為IP54的母線槽在接頭安裝時，須在鋁蓋兩邊、螺栓孔周圍、密封墊圈底部、側麵鋁蓋上沿周邊處塗上矽膠。

7.母線槽數排並安裝時，空氣絕緣型封閉母線槽，為確保散熱和方便安裝，其間較小間距150mm，如其上有插接箱時應保證插接箱之間有50mm間距。母線槽安裝穿過牆壁或樓層板時其接頭中心距牆或樓層板間距至少為300mm。

8.母線槽穿過防火牆及防火板時，低壓封閉式母線槽，應采取防水隔離措施。

9.吊架之間距離為2米，大跨度母線槽為6米。

10.水平安裝時，距離地麵高度不應小於2.2；垂直安裝時，距地麵1.8m以下部分應采用防止機械損傷措施（豎井內除外）

11.垂直安裝的母線槽在樓板處用彈簧支架固定並調節彈簧，使之保證垂直度。末端懸空時應采用支架固定；樓層高於4m時，中間也應采用支架固定。12.垂直安裝時，長度不超過40m應安裝伸縮節，如每層都有插接箱，長度超過90m時應安裝伸縮節。
