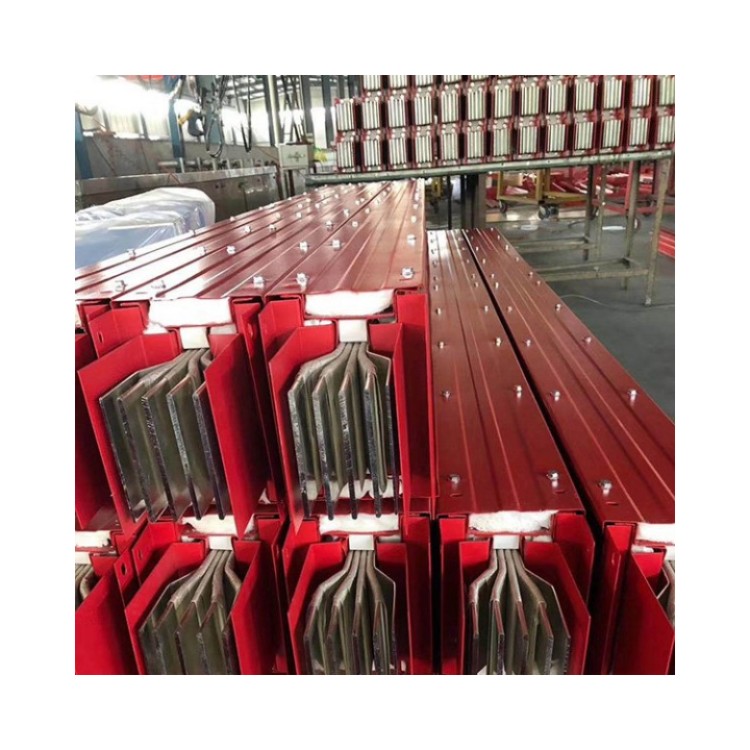

絕緣耐火母線槽

絕緣耐火母線槽結構性能
1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線係統具有阻抗低、電壓降低、動熱穩定性好的優點。
2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠的雙層中空結構，通過緊密中強

根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用矽棉填充，本耐火母線所選用的矽棉材料符合GB3003《普通矽酸鋁耐火纖維氈》標準，其AL2O3+SiO2 含量達 96% ，持續使用溫度為 1050℃ ，^高使用溫度達1250℃。

1、銅排焊接。讓草莓视频在线在焊接母排之後，和相同截麵的原始母排相比它的載流l能力要小很多，所以草莓视频在线就需要45°斜麵焊接母排，這樣做的話就能增大焊接麵提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外麵焊接，而蓋板則是在內麵焊接，同時蓋、側板焊接成型後還需要將其給打磨平滑。

3、無論是銅排還是外殼。草莓视频在线在焊接的時候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

母線槽安裝經過的場所，土建抹灰，噴漿等濕作業全部完成，建築裝飾工程，如吊頂、門窗、油漆等內裝作業、暖衛通風等基本結束，確認掃尾施工不會影響已安裝的母線，方可安裝母線。在安裝場所內無危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃），在其附近不允許堆放任何物品，門窗齊全，密閉母線槽，並采取防水、防潮、、防盜等技術措施。預留孔洞及預埋件尺寸、強度均（jun1）符合設計要求。電氣設備(變壓器、開關櫃等)安裝完畢，且檢驗合格。

施工工藝工藝流程 放線測量→設備點件檢查→支架製作及安裝→封閉插接母線安裝→接地檢查，絕緣測試、耐壓試驗→試運行驗收放線測量

1、母線槽結構設計的合理性非常強：

母線槽采用的是合理的相線緊密疊壓結構設計，所以母線槽外形更加緊湊、體積更小，另外****的增強了母線槽係統的動熱穩定性。

2、母線槽防水性能很優異：

整體都是采用高性能的絕緣樹脂澆築而成，所以具有優良的氣密性和水密性，能夠直接阻斷灰塵的進入，即便是在連續浸水的情況下也能長期可靠運行。

使用母線槽的過程中須做好維護工作，維護包含的內容是非常多的，比如下麵的這些方麵：

1、安裝母線槽就要安裝到位，2000母線槽，不能安裝在有腐蝕性蒸汽或者有重機械運作的附近。否則母線槽遭受到重機械的影響是很容易受損的。

2、母線槽要定期檢修，檢修一定要停電進行。用萬用表可以檢測出導電體有沒有電壓。做好安全防護工作才能夠避免高電壓給人體帶來危害。

3、母線槽需要每年檢測一次接頭溫升。如果溫升不正常的話，就一定要處理了。還要看看母線槽接頭處是否有鬆動以及絕緣材料是否有老化的情況。發現鬆動、老化或者熔化的情況，及時查找原因，耐火母線槽，並且排除故障。確保母線槽能夠正常發揮作用。

4、母線槽運作過程中也要看看是否存在滲漏、噴水等現象，還有母線槽內部零部件是否齊全，有沒有鏽蝕情況等等，這些都是需要重視的。認真細心檢查才能夠及時發現並且解決問題。從而保證整個電路係統的安全。

在母線的選擇上，應該有耐火材料的耐火時間和標準，當然，相對耐久性的選擇是好的。

擁有與“CMC係列”相同的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊、體積小，母線係統具有阻抗低、電壓降低、動熱穩定性好的優點，無發生火災時“煙囪效應”形成的可能。

外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表麵為鍍鋅加噴防火塗料(遇火時，塗料能迅速以幾何速度在母線表麵膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

接頭采用耐火型絕緣組件，連接可靠方便。

母線槽焊接要注意

對於母線槽的使用，母線槽大家已經了解的很多了，所以小編就不再多說了，生產車間母線槽，下麵小編想要為大家所介紹的就是關於母線槽的焊接。

1、銅排焊接。讓草莓视频在线在焊接母排之後，和相同截麵的原始母排相比它的載流l能力要小很多，所以草莓视频在线就需要45°斜麵焊接母排，這樣做的話就能增大焊接麵提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外麵焊接，而蓋板則是在內麵焊接，同時蓋、側板焊接成型後還需要將其給打磨平滑。

3、無論是銅排還是外殼。草莓视频在线在焊接的時候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

母線槽的選型及技術參數的計算　

 母線槽的選型通常從以下幾方麵加以綜合考慮：消防要求，絕緣材料要阻燃、耐熱性能要好，在高溫下不釋放有毒氣體，結構上防止煙囪效應，應優先選擇密集絕緣母線槽，如選用空氣絕緣型，3200母線槽，則需在線槽殼體內每單元設置阻火隔斷;對特別重要場所，為保證應急電源火情下維持工作，應選用耐火型槽。 　　

至於安裝場所，首先考慮槽外殼防護等級，其次是建築結構對線槽外形、安裝支架形式和跨距的影響：室內工作場所，如大容量變電所內為提高其散熱效果，可采用IP30等級的母線槽;室內的普通工作，如樓層電氣豎井及配電間內，為保證安全性，應選用不低於IP40等級的母線槽;室內潮濕場所或有防濺水要求的，為保證其在遭到濺水時仍能正常工作，應選用不低於IP54等級的母線槽;室外或有特殊要求的，如防噴水，防海浪和防腐蝕場所可分別樹脂絕緣母線槽

絕緣耐火母線槽使用條件

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大於35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。耐火母線槽質量保證

汙染等級按GB7251.1-1997《低壓成套開關設備和控製設備第1部分》的規定選3級。

采用性能優良的絕緣耐火材料

母線槽導體銅排所纏繞的雲母符合《電器絕緣雲母製品》標準。該雲母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能；當溫度達到600℃時，雲母帶仍然具有很高的絕緣性不能。

根據不同的耐火極限要求，母線槽隔熱層可采取不同的措施：對於需要作長時間通電的母線，其隔熱層一般直接利用空氣隔熱，以免影響運行過程中熱量的散發；對於平時不通電、僅作應急電源使用時，對耐熱極限要求就會很高，隔熱層需采用矽棉填充（**的矽酸鋁耐火纖維氈），高使用溫度可達1250℃。

技術參數

額定工作電壓交流400V。

額定頻率為50(60)Hz。

介電性能：3750V 工頻耐壓1min。

防護等級IP31/IP54。

耐火性能：900℃火焰灼燒1小時不影響運行。

1、工作電壓：AC380V±10% 50Hz；用電功率：5KW

2、爐壓測量範圍：0-100Pa 測量精度：

3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min

4、燃燒氣源：丙烷、液化氣

5、氣罐容量：50kg×4

6、試驗溫度：程序升溫 60min 室溫-925℃ 120min

7、室溫-1050℃ 180min 室溫-1115℃ 240min

8、室溫-1150℃

9、爐內溫度：±15℃

10、試件內部溫度：±10℃

11、試件背火溫度：±4℃

12、測溫傳感器：

13、爐內：6隻鎧裝鎳鉻鎳矽K值熱電偶 精度等級：II級

14、背火：6隻鎧裝鎳鉻鎳矽K值熱電偶 精度等級：II級

15、計時範圍：0-360min 計時精度：16、試樣水平*大燃燒長度：2.4m

電力電纜母線槽阻燃試驗機試樣垂直*大燃燒長度：1.6m

設備外形尺寸：長×寬×高（3×2×2.5）m；

設備重量：約4000 Kg，現場安裝。
