CMC-650A密集型母線槽

CMC-650A密集型母線槽

產品簡介

適用於交流三相四線、三相五線製，頻率50~60Hz，額定電壓至690V,額定工作電流250~5000A的供配電係統，作為工礦、企事業和高層建築中供配電設備的輔助設備，特別適用於車間、老企業的改造。

母線槽為密集型係統，內部采用典型的三明治結構，是一種靈活可靠的配電係統，設計合理、性能優越，具有穩定可靠、配電效能高、散熱好、電壓降低、耐機械衝 擊和安裝簡便等特點，電流從250A至5000A，能滿足不同用戶群的配電需求。防護等級高可達IP65，可應用在任何惡劣環境的場合，外殼采用的 鋁鎂合金，同時外殼可作為100%接地導線，同時設計有雙N排係統,故能滿足許多工程中200%中性線的要求。產品絕大多數原材料從國外進口，銅排鍍鉛錫 或鍍銀，既降低接觸電阻，也提高母排載流量。
安全保護：母線係統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線係統無需加裝任何特殊裝置便能使用於各種惡劣環境。

內部采用典型的三明治結構，是一種靈活可靠的配電係統，設計合理、性能優越，具有穩定可靠、配電效能高、散熱好、電壓降低、耐機械衝擊和安裝簡便等特點，電流從250A至5000A，能滿足不同用戶群的配電需求。防護等可達IP65，可應用在任何惡劣環境的場合，外殼采用的鋁鎂合金，同時外殼可作為接地導線，同時設計有雙N排係統,故能滿足許多工程中200%中性線的要求。產品絕大多數原材料從國外進口，銅排鍍鉛錫或鍍銀，既降低接觸電阻，也提高母排載流量

母線槽用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

母線槽采用合理的三明治相線緊密疊壓結構設計，是母線槽外形更加緊湊，體積更小，並增強了母線係統的熱穩定性，使母線具有阻抗低，電壓降低的優點，杜絕了發生火災時母線槽“煙囪效應”的形成。

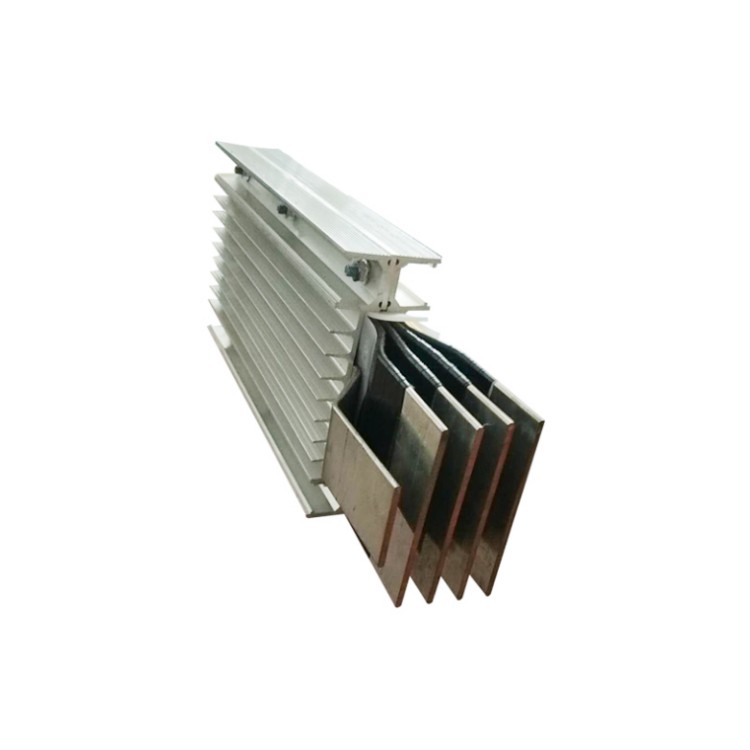

母線槽采用電湧鋁鎂合金材料，外形以散熱片形狀設計，供應質優密集型母線槽，熱傳導性好

密集型內部采用典型的三明治結構，設計合理、性能優越，具有穩定可靠

母線槽安裝完畢之後，要對每道安裝工序進行認真檢查，確保安裝完好，正確。通電前****對母線槽係統進行相位和連續性實驗，檢查接地電阻和絕緣電阻，檢查與母線係統相連接的設備相位關係是否正確，待確認無誤後方可通電。母線槽安裝時，我公司可以派技術人員進行現場指導，必要時也可以帶工人親自現場安裝調試送電。母線槽係統較電纜相比有著使用壽命長的優點，一般可以達到30-50年的使用壽命。並且母線槽安裝支架也是****要考慮的一部分，母線槽在水平安裝時，一般采用吊裝支架或者龍門支架在豎井中一般采用彈簧支架和角鐵支架相結合的安裝方式。購買時一定要注重支架的荷重，支架材質不佳，母線槽使用一段時間後會出現下垂移位，不及時維修就會出現安全事故。

母線槽的安裝規則

1.母線槽的裝卸和儲存

母線槽垂直安裝時，接頭距地麵垂直距離不應小於0.6m；母線槽在樓層間垂直安裝時，母線槽單根直線長度不應大3.6m；單層超過3.6m的樓層，高壓共箱母線槽批發，應分兩節以上製作，層間應安裝中間固定支架。母線槽連接點不應在穿樓板部位，母線槽安裝穿樓板孔時不應有汙水、雜物進入母線內部。母線槽插接饋電孔(分岔接口)應設在可靠及安裝維修方便位置。母線槽垂直安裝時，應先將彈簧支架安裝於母線槽上，再將母線槽及彈簧支架固定於槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4到5層後，由上向下逐層鬆開螺母，使母線槽重量自然承載於支架彈簧上。母線槽連接緊固後，其彎曲度不大於1度.兩條垂直相鄰安裝的母線槽，邊間距不應小於0.1m。 母線槽直線敷設長度超過60m時應設置膨脹(伸縮)節。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖並附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無鬆動，並保證螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標誌正確放置，節與節連接時，相鄰段母線槽應對準，連接後母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接麵及接頭器有無磕碰損傷，確認無弊後將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位後運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

在高層建築中，可以輕鬆的實現布線，簡化了整個電力係統，從而讓建築物變得更加的美觀。

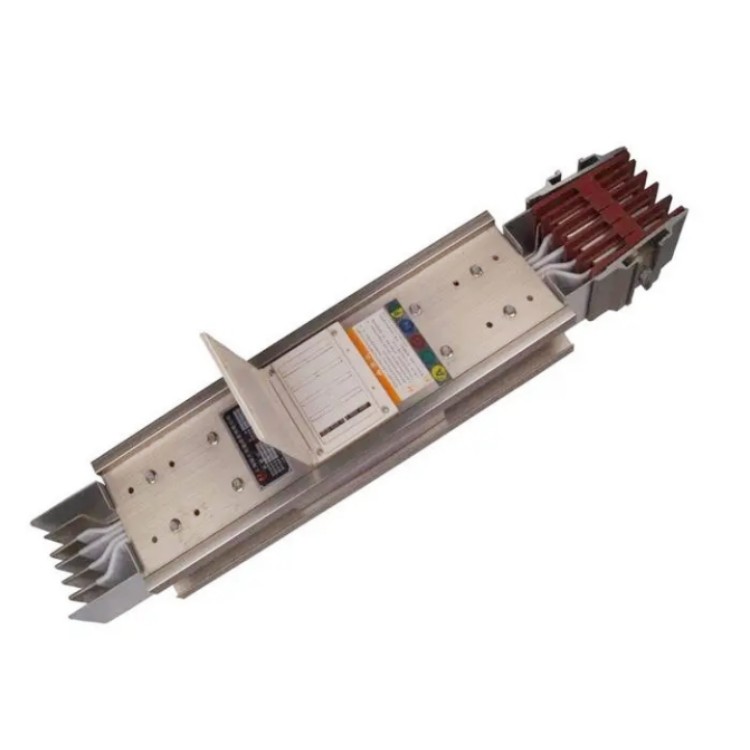

CMC-650A密集型母線槽

母線槽送電注意事項：

（1）母線槽檢修後，工程輸電密集型母線槽，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，密集型母線槽廠家，雙母線接線恢複固定連接方式時，經母聯開關向另一條母線充電，應使用母線充電保護，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

母線槽就是采用高導電率的銅，鋁製材料製成，低耗能密集型母線槽，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電係統。



 母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密封效果好，密集型母線槽，提高了外殼的防護等級，密集型母線槽 安裝，防護等級可達IP54，母線槽蓋板與側板組裝後整體性好，電氣連接性能優。當係統出現高容量短路故障時，外殼具接地用途，使係統直接與大地相同。

技術參數

1、 采用“三明治”密封結構，一般防護等級為IP54。
2、 母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。
3、 母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。
4、 母線槽係統在火災發生後，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。

應用條件
■ 經過噴塗處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼製外殼的兩倍
■ 帶有鋸齒型散熱片的鋁合金外殼，散熱麵積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低於50%相線的接地容量
■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽係統造成影響
