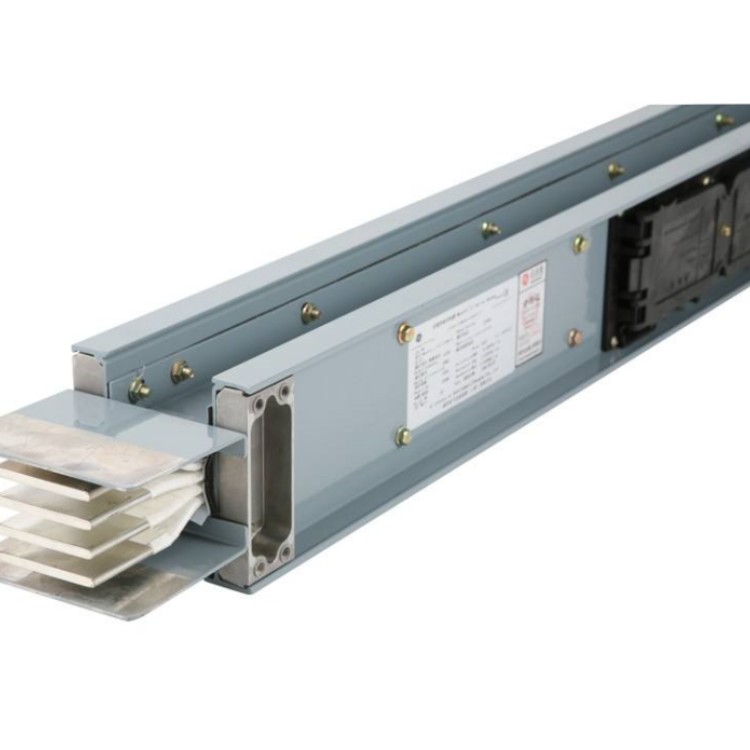

密集絕緣型母線槽

密集絕緣型母線槽

可為三相三線，三相四線，三相五線製，頻率為50-60HZ，電壓380-400V，額定工作電流為200-5000A,主要作為工礦、企事業和高層建築中新型供配電設備。帶帶插接頭或插接開關箱，能很方便地引出電源分路，密集型母線槽具有體積小，結構緊湊、傳輸電流大，維護方便等優點。母線槽的安裝可直接從變壓器接到低壓配電櫃，也可從低壓櫃直接接到配電係統作為配電幹線線路。

用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送

在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽生產廠家，對各種母線槽，通常應該按照長期工作電流選擇母線槽截麵。並且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情

密集絕緣型母線槽

1.1 母線外殼采用帶散熱齒鋁合金型材製成，使整個母線係統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m範圍內的電壓降均不大於2.5％；

1.2 母線主母排采用T2電解銅軋製成TMY電工硬銅排，銅的純度不低於99.95％，並*符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸麵具有低接觸電阻和減少接觸麵的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼製成，確保接頭具有足夠的夾緊力；采用模製接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸麵壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，可把外殼作為TN-S母線槽係統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助於處理可能出現的諧波情況，從而把係統過熱降至低，延長配電設備的使用壽命

應用注意事項

在設計選型時應根據係統的短路電流值及樣本上的參數對所選定型號進行動穩定和熱穩定校驗(計算)。根據現行的國1家安全部門的電氣防爆規範，封閉式母線槽不適用於甲1級或乙級防火、防爆場所。主要原因是封閉式母線槽的各連接部位的連接方式還不能滿足防爆要求。封閉式母線槽造價較高，密集型母線槽報價，對於某些負荷集中或需要單獨供電設備的場合使用封閉式母線槽，河南密集型母線槽，從工程建設的經濟性考慮，尚欠合理。另外，低壓密集型母線槽，封閉式母線槽安裝技術要求較高，安裝費用自然也高。因此在決定是否選擇封閉式母線槽之前，務必將封閉式母線槽方案與其他方案進行全1麵地經濟技術比較。封閉式母線槽基本屬於免維護線路，但如果其處於潮濕或帶有腐蝕性氣體的場合，如沿海地區、紡織企業等，則每隔一二年需要進行一次全1麵的防腐塗裝及維護。

三大特點：

散熱能力較強：相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。並能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。

新一代環保產品：導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

布線靈活：密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電係統。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

母線槽以全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽承載電流能力強，可大大降低投資成本。

母線焊接所用的焊條、焊絲應符合現行標準;其表麵應無氧化膜、水分和油汙等雜物。

鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

焊接前應將母線坡口兩側表麵各50mm範圍內清刷幹淨，不得有氧化膜、水分和油汙;坡口加工麵應無毛刺和飛邊。

焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大於0.2%;中心線偏移不應大於0. 5mm

每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。

技術參數

1、 采用“三明治”密封結構，一般防護等級為IP54。
2、 母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。
3、 母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。
4、 母線槽係統在火災發生後，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。

關於母線槽的外殼組裝，母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密集型母線槽 安裝，密封效果好，提高了外殼的防護等級，防護等級可達IP54，母線槽蓋板與側板組裝後整體性好，電氣連接性能優。當係統出現高容量短路故障時，外殼具接地用途，使係統直接與大地相同。

母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽品牌，承載電流能力強，可大大降低投資成本。

母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規範要求，為滿足母線的搭接麵積，螺栓孔與螺栓之間縫隙較小，由於母線槽螺栓增加了絕緣套管，使縫隙更為狹窄
