高低壓絕緣密集型母線槽2200A/5P

高低壓絕緣密集型母線槽2200A/5P在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽生產廠家，對各種母線槽，通常應該按照長期工作電流選擇母線槽截麵。並且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情

結構特點：

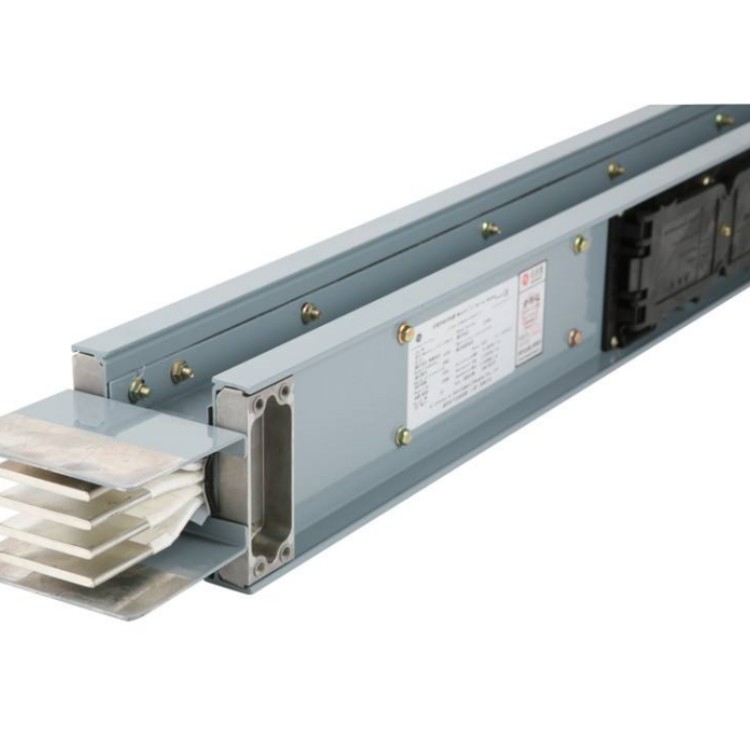

母線槽外殼采用冷壓成型的軌道鋁合金型材，裝配簡單快捷，外形美觀。采用分離空氣絕緣型式，其相間及相地之間的淨距離遠遠大於標準要求，極為安全可靠。內部絕緣件均采用高強度環氧樹脂材料，提高了母線槽的抗動、動熱穩定的能力。接頭采用對接式連接方式，同時采用雙連接銅排，****地增加了接頭的接觸麵積，且安裝方便、快捷。

一、母線接觸N)JIT-後****保持清潔，並塗以電力複合脂。

二、母線平置時，貫穿螺栓應由下往上穿，其餘情況下．螺母應置於維護側，螺栓長度宜露出螺母2～3扣。

三、貫穿螺栓連接的母線兩外側均應有平墊圈，相鄰螺栓墊圈間應有3mm以上的淨距，仙桃母線槽，螺母側應裝有彈簧墊圈或鎖緊螺母。

四、螺栓受力應均（jun1）勻，不應使電器的接線端子受到額外應力。

五、母線的接觸麵應連接緊密，連接螺栓應用力矩扳手緊固，其緊固力矩值應符合表2．3 2的規定。

原理介紹：

1.按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。按其結構及用途分為密集絕緣、空氣絕緣、空氣附加絕緣、耐火、樹脂絕緣和滑觸式母線槽；按其外殼材料分為鋼外殼、鋁合金外殼和鋼鋁混合外殼母線槽。

2.母線外殼采用帶散熱齒鋁合金型材製成，使整個母線係統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m範圍內的電壓降均不大於2.5％。

3.母線主母排采用T2電解銅軋製成TMY電工硬銅排，銅的純度不低於99.95％，並*符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸麵具有低接觸電阻和減少接觸麵的氧化。

4.母線接頭單螺栓（雙頭）采用高強度鋼製成，確保接頭具有足夠的夾緊力；采用模製接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸麵壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力。

5.母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，*可把外殼作為TN-S母線槽係統中的接地排，從而為客戶大大降低使用成本。

6.母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200%中性線)，有助於處理可能出現的諧波情況，從而把係統過熱降至低，延長配電設備的使用壽命

7.本係列母線槽主要適用於化工、冶金、工礦企業等相關領域。

8.母線由許多段組成，德陽密集型母線槽，每一段長度既短且輕。因此，密集型母線槽怎麽安裝，安裝時隻需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途。

9.母線槽安裝完畢之後，要對每道安裝工序進行認真檢查，確保安裝完好，正確。通電前****對母線槽係統進行相位和連續性實驗，檢查接地電阻和絕緣電阻，檢查與母線係統相連接的設備相位關係是否正確，待確認無誤後方可通電。母線槽安裝時，我公司可以派技術人員進行現場指導，必要時也可以帶工人親自現場安裝調試送電。母線槽係統較電纜相比有著使用壽命長的優點，一般可以達到30-50年的使用壽命。並且母線槽安裝支架也是****要考慮的一部分，母線槽在水平安裝時，一般采用吊裝支架或者龍門支架，在豎井中一般采用彈簧支架和角鐵支架相結合的安裝方式。購買時一定要注重支架的荷重，支架材質不佳，密集型母線槽安裝，母線槽使用一段時間後會出現下垂移位，密集型母線槽生產廠家，不及時維修就會出現安全事故。

帶電部件----在正常使用中用以通電的導體或導電部件，包括中性導體，但不包括中性保護導休。裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

電纜是按照截麵來表示的母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的國內的產品截麵240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米，還有更高的，建議要求廠家提供絕緣方式的說明，並標注母線規格，避免上當。。由銅母排、殼體、絕緣材料等組成。銅排表麵有絕緣層，並緊固後夾裝在殼體內，稱為密集絕緣型母線槽。對於三相五線製母線槽係統，相排規格為100-400A，pe排截麵與相導體截麵相同，大於等於630A時，pe排截麵為相導體截麵的一半。母線槽殼體用優質冷軋鋼板製成，有足夠的機械強度，密集型母線槽 作用，表麵酸洗，磷化，電鍍，噴塑，防腐性能好，壽命長，表麵平整，色澤美觀，防護等級IP45以上。外殼接地方便、可靠、安全、保護電路連接性

采用典型的“三明治"結構,裝配采用自衝鉚接技術,防護等級可達IP54、IP66、P68,可在惡劣的環境條件下使用。係統可選擇具有大於相線50%容量的整個外殼作接地係統,保證足夠的安全性,為接地故障提供可靠的接地路徑,為地線短路提供短路徑。當發生高容量的接地故障時,可****的接地和保護整個係統,饋電式母線可以垂直可以水平安裝,插口的設置比較靈活,雙麵都可以設插接口。3米長標準段可以配置10個插口,用戶可以根據具體情況預留插接口以便在設備負載更換位置或增加時,母線槽單元依然可以適應負載的要求,為用戶提供安全可靠便利的用電安全。

1.1 母線外殼采用帶散熱齒鋁合金型材製成，使整個母線係統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m範圍內的電壓降均（jun1）不大於2.5％；

1.2 母線主母排采用T2電解銅軋製成TMY電工硬銅排，銅的純度不低於99.95％，並*符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸麵具有低接觸電阻和減少接觸麵的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼製成，確保接頭具有足夠的夾緊力；采用模製接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸麵壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，可把外殼作為TN-S母線槽係統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助於處理可能出現的諧波情況，從而把係統過熱降至低，延長配電設備的使用壽命

外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效後，增強了其外殼的剛性。外殼表麵處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表麵30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，密集型母線槽 廠家減少了熱阻抗，提高了導體的導電性能

母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽生產廠家，對各種母線槽，通常應該按照長期工作電流選擇母線槽截麵。並且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情

額定工作電流為250A-4000A，密集型母線槽規格，外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包裹，該新型絕緣材料耐熱等級達到B級，密集型母線槽，****的保證了母線的動熱穩定性能。母線結構強度高，標準節可做成3m、6m、8m（安裝客戶需求定製），可根據顧客要求在任何位置設置插口，插口間間距不小於0.6m。該母線槽分為三相四線和三相五線製兩種形式，具有安裝迅速，使用方便，安全可靠等特點，適用於汽車製造車間，大型商場，展覽館，機場及高層建築等場所供電使用。母線間連接好後，用接頭蓋板封閉，珠海密集型母線槽，接頭蓋板與鋁合金外殼的縫隙可用玻璃膠密封，其防護等級大於IP30。母線槽間連接處的銅排采用熱鍍錫（應用於特殊工況時可鍍銀），以減小母排間的接觸電阻或降低該處銅材的氧化程度。本母線槽因絕緣介質為空氣，其散熱效果優於密集性母線槽，並且其超載能力大。母線槽外殼為優質高強度鋁合金型材流線形壓製而成，密集型母線槽標準， 其外形美觀，並減輕了母線槽的重量，同時母線槽的外殼因采用鋁合金材質，外殼可作為良好的接地體且耐自然環境浸蝕，由此本母線槽獲得多項號：ZL962 04064.9）。密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

高低壓絕緣密集型母線槽2200A/5P主要技術參數

1、 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、 防護等級為IP40。

3、 母線槽在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低於20歐姆。

4、 母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。

5、 母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表麵：40k。

6、 插接箱與母線槽的拔插次數不少於200次。
