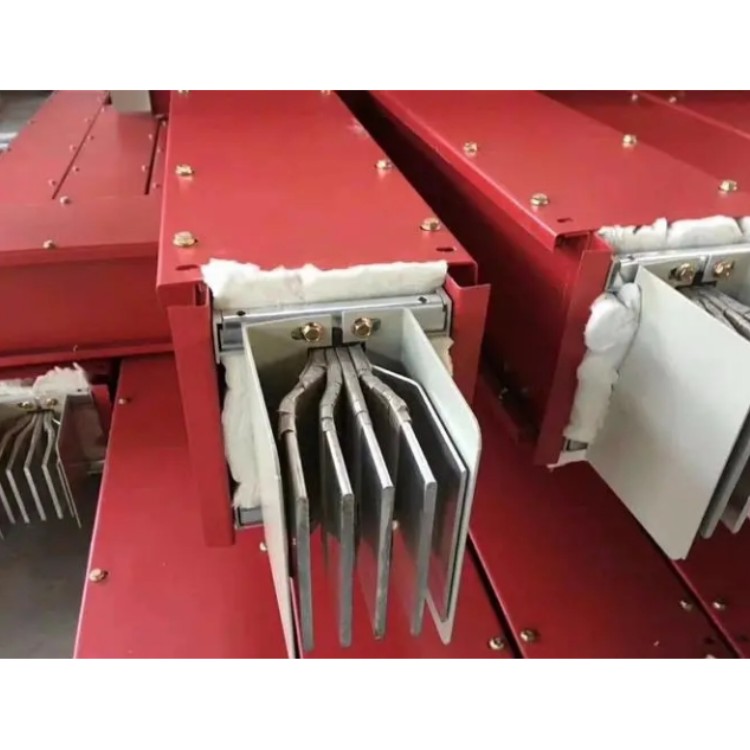

NHMC-1250A(4P/5P) 耐火母線槽

 NHMC-1250A(4P/5P) 耐火母線槽

結構性能

1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線係統具有阻抗低、電壓降低、動熱穩定性好的優點。

2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠的雙層中空結構，通過緊密中空****阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表麵為鍍鋅加噴防火塗料（遇火時，塗料能迅速以幾何速度在母線表麵膨脹，形成致密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大於35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。

汙染等級按GB7251.1-1997《低壓成套開關設備和控製設備第1部分》的規定選3級。

3、 接頭采用耐火型絕緣組件，連接可靠方便。

減少相間短路電動力因為外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

進步運行的安全可靠性該廠的盆式絕緣子采用SMC 壓製而成母線後從而防止絕緣子結露同時采用測氫和測溫等裝置其丈量信號可就地顯示或傳至DCS係統進步運行的安全可靠性母線後也為采用透風冷卻創造了前提

技術特點

1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度隻有50℃左右。

2、效率高：可達0.9以上。

3、空氣式母線槽空氣潔淨，體積小。

4、可根據用戶的需要，設計多類型的空氣電加熱器。

5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。

6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯後現象而使溫度控製漂移不定，很適合自動控製。

(1) 母線槽導體銅排所纏繞的雲母帶符合JB/T5019~20-85《電器絕緣雲母製品》及JB/T6488-1~3-92《雲母帶》標準。該雲母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度≥180MPa 介電強度≥35kV/mm 當溫度達到600℃時，雲母帶仍具有很高的絕緣性能

(2) 根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用矽棉填充，本耐火母線所選用的矽棉材料符合GB3003-82《普通矽酸鋁耐火纖維氈》標準，其AL2O3+SiO2含量達96%，持續使用溫度為1050℃，使用溫度達1250℃。

(3) 母線槽外殼噴塗耐火塗料，當發生火災的3~5分鍾時間內，塗料開始發泡、膨脹，形成隔熱層，導熱係數迅速增大，****降低了熱量的傳遞。本耐火母線所使用的耐火塗料各項性能指標均符合GB14907-94標準。

(4) 為了滿足耐火要求，其中隔相塊及接頭隔塊均采用耐高溫陶瓷材料製成，該陶瓷Al2O3含量在95%以上，在常態下其介電性能、機械性能如下：介電強度≥13kV/mm 體積電阻率>20MΩ.cm彎強度≥250MPa

該型母線槽分三相四線或三相五線兩種型式，具有安裝迅速、使用方便、安全可靠等特點，適用於汽車製造間、大型商場、展覽館、體育館、機場及高層建築等場所供電使用。

母線槽的生產參照IEC有關標準,集空氣與密集母線槽的之優點,既能承受較強的電動力,又具較好的散熱性能.在外殼的結構設計上,采用了新型的成型波紋外殼,增大了其支撐強度,6m柱距的空間可以不用支撐,蹺度不超過15mm,解決了大跨度無法支撐的難題.在導電緣絕處理上,除采用聚四氟乙烯薄膜外,還選用矽像膠(輻射交聯聚乙烯高分子材料)絕緣,具有絕緣、阻燃、防潮、密封、防腐等作用.

母線槽焊接要注意

對於母線槽的使用，母線槽，大家已經了解的很多了，所以小編就不再多說了，生產車間母線槽，下麵小編想要為大家所介紹的就是關於母線槽的焊接。

1、銅排焊接。讓我們在焊接母排之後，和相同截麵的原始母排相比它的載流l能力要小很多，所以草莓视频在线就需要45°斜麵焊接母排，這樣做的話就能增大焊接麵提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外麵焊接，而蓋板則是在內麵焊接，同時蓋、側板焊接成型後還需要將其給打磨平滑。

3、無論是銅排還是外殼。草莓视频在线在焊接的時候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

 NHMC-1250A(4P/5P) 耐火母線槽

技術特點

1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度隻有50℃左右。

2、效率高：可達0.9以上。

3、空氣式母線槽空氣潔淨，體積小。

4、可根據用戶的需要，設計多類型的空氣電加熱器。

5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。

6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯後現象而使溫度控製漂移不定，很適合自動控製。

參數：
1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量範圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min
7、室溫-1050℃ 180min 室溫-1115℃ 240min
8、室溫-1150℃
9、爐內溫度：±15℃
10、試件內部溫度：±10℃
11、試件背火溫度：±4℃
12、測溫傳感器：
13、爐內：6隻鎧裝鎳鉻鎳矽K值熱電偶 精度等級：II級
14、背火：6隻鎧裝鎳鉻鎳矽K值熱電偶 精度等級：II級
15、計時範圍：0-360min 計時精度：
16、試樣水平燃燒長度：2.4m
電力電纜母線槽阻燃試驗機試樣垂直燃燒長度：1.6m
設備外形尺寸：長×寬×高（3×2×2.5）m；

設備重量：約4000 Kg，現場安裝。
