CCX-850A戶外密集型母線槽為密集型係統，內部采用典型的三明治結構，是一種靈活可靠的配電係統，設計合理、性能優越，具有穩定可靠、配電效能高、散熱好、電壓降低、耐機械衝擊和安裝簡便等特點，電流從250A至5000A，能滿足不同用戶群的配電需求。防護等級可達IP65，可應用在任何惡劣環境的場合，外殼采用的鋁鎂合金，同時外殼可作為接地導線，同時設計有雙N排係統,故能滿足許多工程中200%中性線的要求銅排鍍鉛錫或鍍銀，既降低接觸電阻，也提高母排載流量。
安全保護：母線係統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線係統無需加裝任何特殊裝置便能使用於各種惡劣環境。
（1）母線槽檢修後，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。
（2）待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。
母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。
母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。
母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小承載電流能力強
是一種靈活可靠的配電設備，其完備的分支單元和詳細的CAD現場立體走向設計方案，能讓您得到一種優化的輸電解決方案，來滿足您在工程現場的設計要求。
――全鋁鎂合金外殼密閉設計，防護等級高達IP54；
――結構設計，使母線係統擁有*的抗短路能力和****幹線諧波功能；
――較高的防護等級、低阻抗設計、較低的電壓降配置，使母線適用於各種長距離惡劣環境運行；
――母線槽整體體積小，並擁有各種靈活走向功能單元；
――不管是水平立式安裝、水平臥式安裝還是豎井垂直安裝，均擁有穩定的安裝平麵；且載流量不受任何安裝形式的影響；
――全封閉的外殼設計、無縫隙的緊密結構配置，可****豎井安裝的“煙囪效應"；
――方便快捷的“防錯相"接頭安裝配置，使現場安裝人員方便，安全的進行單元間的組合裝配
草莓视频在线把又稱作密集絕緣插接式母線槽，適用於交流三相四線、三相五線製，頻率50—60Hz，額定電壓至690V，額定工作電流40A—5000A的供配電係統，作為工礦、企事業和高層建築中供配電設備的輔助設備。

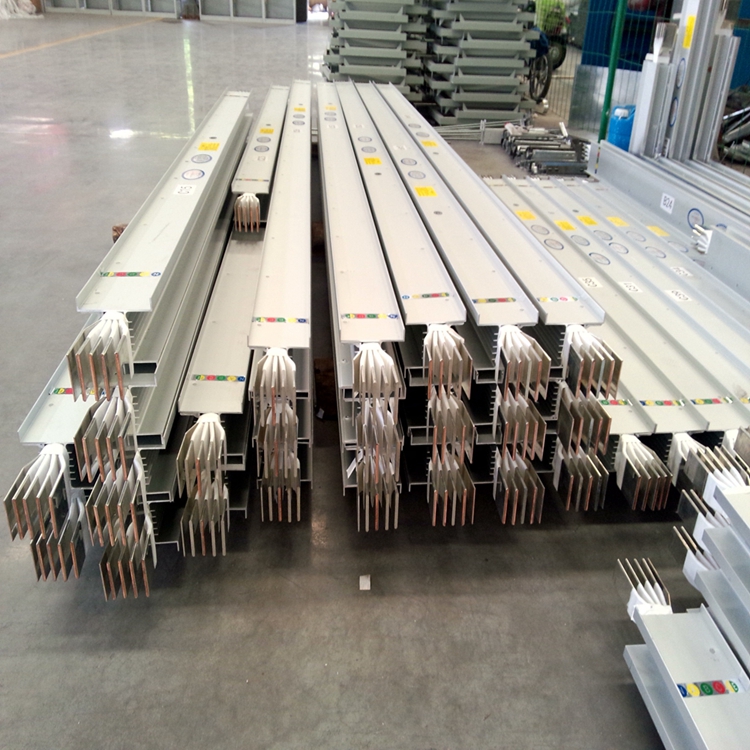

1.直線段:
係統采用銅排或鋁排作為導體。標準長度為0.5~3.0米。直線段可以雙麵設置插接口。母線槽表麵顏色可以由用戶自行選擇。
2. 始端進線單元:提供與變壓器、大型設備或低壓配電櫃的連接。
3. 換向單元:可以方便地更改母線槽係統的方向，解決布置難題並節省空間，具有L型、Z型和T型等類型。
4. 變容節單元:實現電流從大安培至小安培的轉換，為用戶提供更加經濟的輸配電環境。
5. 膨脹節單元:適應母線係統的熱脹冷縮。
6. 軟連接:與變壓器連接設計可靠的軟連接單元，避免由於變壓器的震動而影響整個配電係統。

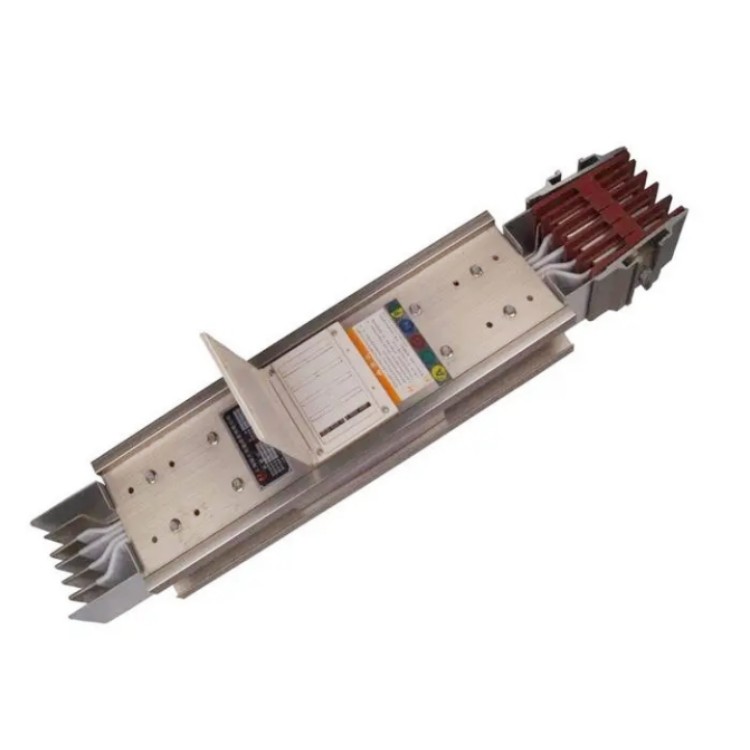

7. 插接箱:插接箱內部可加裝熔斷器或斷路器進行保護，元件的型號可以由用戶自行選擇。內部聯鎖:XL插接箱帶有內部聯鎖機構，以防止在通電的情況下，插接箱門被打開。防錯相插接:插接箱上自帶的定位裝置，可****地預防錯相插接。插腳:所有插腳均鍍銀處理，以提高其電氣性能。
快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由於它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助於安全快速的安裝。其防潮、散熱效果較差。在防潮方麵，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由於線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限製，隻能生產不大於3m的水平段。由於母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹幹式係統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建築中得到廣泛應用。
CCX-850A戶外密集型母線槽
應用條件
■ 經過噴塗處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼製外殼的兩倍
■ 帶有鋸齒型散熱片的鋁合金外殼，散熱麵積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低於50%相線的接地容量
■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽係統造成影響
密集型內部采用典型的三明治結構，設計合理、性能優越，具有穩定可靠
母線槽安裝完畢之後，要對每道安裝工序進行認真檢查，確保安裝完好，正確。通電前****對母線槽係統進行相位和連續性實驗，檢查接地電阻和絕緣電阻，檢查與母線係統相連接的設備相位關係是否正確，待確認無誤後方可通電。母線槽安裝時，我公司可以派技術人員進行現場指導，必要時也可以帶工人親自現場安裝調試送電。母線槽係統較電纜相比有著使用壽命長的優點，一般可以達到30-50年的使用壽命。並且母線槽安裝支架也是****要考慮的一部分，母線槽在水平安裝時，一般采用吊裝支架或者龍門支架，在豎井中一般采用彈簧支架和角鐵支架相結合的安裝方式。購買時一定要注重支架的荷重，支架材質不佳，母線槽使用一段時間後會出現下垂移位，不及時維修就會出現安全事故。
技術參數
1、 采用“三明治”密封結構，一般防護等級為IP54。
2、 母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。
3、 母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。
4、 母線槽係統在火災發生後，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。
關於母線槽的外殼組裝，母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密集型母線槽 安裝，密封效果好，提高了外殼的防護等級，防護等級可達IP54，母線槽蓋板與側板組裝後整體性好，電氣連接性能優。當係統出現高容量短路故障時，外殼具接地用途，使係統直接與大地相同。
母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽承載電流能力強，可大大降低投資成本。
