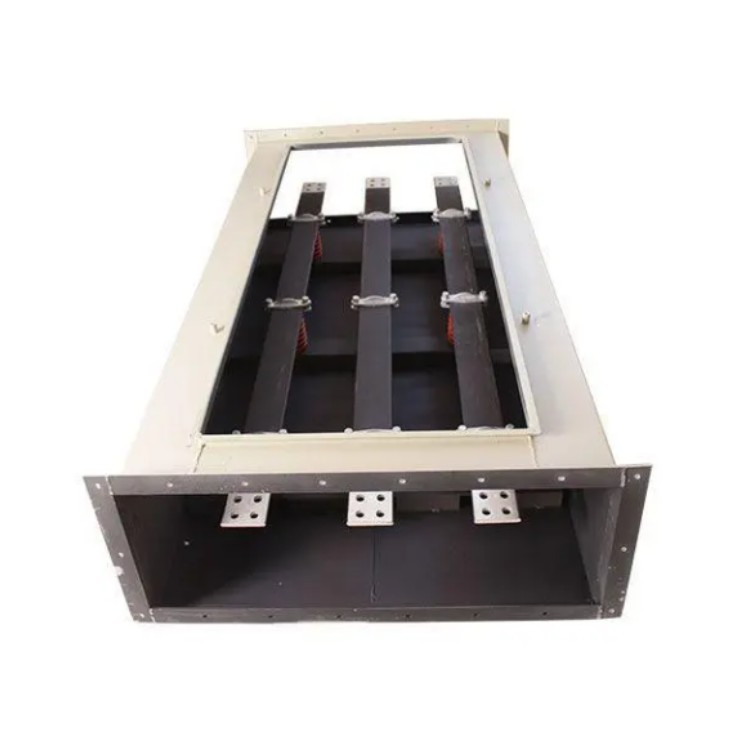

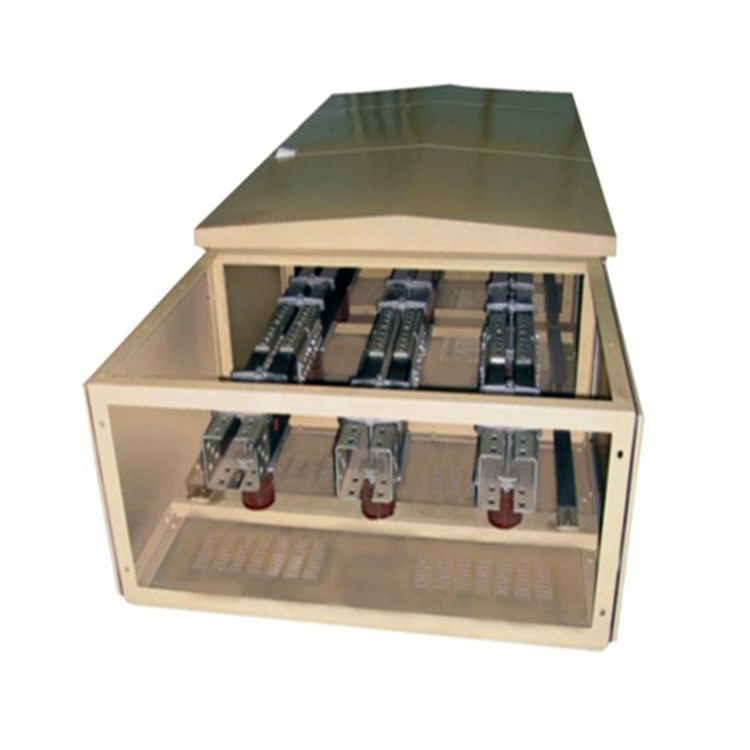

GGM係列420A共箱型絕緣母線

GGM係列420A共箱型絕緣母線

母線槽布線的電力係統是在他的密閉的外殼保護下傳輸電力的，所以防止異物進入任何部位，幹擾不到銅/鋁母線分布。

以下是母線槽幹線係統相對於一般布線係統的優勢：

1.相對於普通導線連線係統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線係統比一般導線布線更加方便。

3.因為母線母線係統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因為此係統的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

1、功用方麵

母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。電壓降小也就意味著****損耗小，完畢節省用戶的出資。而關於電纜來講，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。而且其 “集膚效應"嚴厲，減少了電流額外值，添加了電壓降，簡略發熱。線路的****丟掉大，簡略老化。

2、設備方麵

母線由許多段構成，每一段長度既短且輕。因而，設備時隻需求少量幾人就能完畢。母線有許多規範的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治"計劃能夠減少電氣空間，然後騰出更多的空間作為商業用途，如租借或作為公共場所。關於設備電纜來講，則是一項艱難的作業。由於，單根電纜通常很重，設備作業需求很多人的協作，花較多時刻才華完畢。另外，受製於電纜的曲折半徑，需求更多的設備空間。

1、加強型鋁合金外殼設計

高低壓母線槽外殼采用鋁鎂合金型材母線槽由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於高低壓母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

2、無螺釘組裝技術

高低壓母線槽外殼的上、下蓋板與側板的連接不用螺釘、鉚釘也無需焊接而是采用勾、槽，由於外殼上不開孔，水氣灰塵進不去，提高了防護等級，高壓共箱封閉母線槽，且外型非常美觀。

一、支座****安裝牢固，母線應按分段圖、相序、編號、方向和標誌正確放置，每相外殼的縱向間隙應分配均勻。

二、母線與外殼間應同心，其誤差不得超過5ram，段與段連接時，兩相鄰段母線及外殼應對準，連接後不應使母線及外殼受到機械應力。

三、母線不得用裸鋼絲繩起吊和綁紮，母線不得任意堆放和在地麵上拖拉，外殼E不得進行其它作業．外殼內和絕緣子****擦試幹淨，外殼內不得有物。

四、橡膠伸縮套的連接頭、穿牆處的連接法蘭、外殼與底座之間、外殼各連接部位的螺栓應采用力矩扳手緊固，各接合麵應密封良好。

五、外殼的相間短路板應位置正確，連接良好，相間支撐板應安裝牢固，高壓共箱封閉母線槽，分段絕緣的外殼應作好絕緣措施。

六、母線焊接應在封閉母線各段全部就位並調整誤差合格，絕緣子、盤形絕緣幹和電流互感器經試驗合格後進行。

七、呈微正壓的封閉母線．在安裝完畢後檢查其密封性應良好。

母線槽始端箱又稱饋電單元，細分為終端電纜饋電箱，中間電纜饋電箱。始端的意思就是開始，母線槽始端箱也就是給母線供電的裝置，母線槽始端箱構造是一個噴塑外殼，裏麵有個法蘭，法蘭的一頭有4個張開的爪爪，上麵有孔，是為了與低壓櫃銅排或者電纜搭接之用，另一端是和母線直身段配套的，母線槽始端箱可以直接插入母線母頭，是為了連接母線直身段。四個爪爪旁邊通常有接地線的位置。

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，接頭處的特殊構造也可以幫到很大的忙。

另外在布線過程中是比較靈活的，因為從各種插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，母線槽具有很強的通用性，母線槽在調整了各方麵的用電設備的位置以後，那麽這樣的供電係統是不需要進行改變的。

1.相對於普通導線連線係統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線係統比一般導線布線更加方便。

3.因為母線母線係統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因為此係統的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。 分接器通常可以隨時添加或刪除與母線帶電，這樣可以生產停電停機時間。

5.垂直安裝在同一個係統中可用於上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位於沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.係統非常緊湊，因此提供了節省空間

7.美觀，母線槽能與鍍鋅，鋁等裝置完成對接安裝。

GGM係列420A共箱型絕緣母線安裝

1、整個幹線係統由多段母線槽單元（按照相應的出廠編號）插接組裝而成：每兩段母線槽插接安裝完畢後，兩蓋板端頭之間的距離為200mm。

2、將兩段母線槽兩端相互插入後，穿入絕緣螺栓，墊入碗形墊片，用力矩扳手將螺栓擰緊，然後裝上接頭蓋板，扭緊接頭螺栓。緊固後的檢驗要求用0.01mm塞尺檢查，應插不進去為宜。

3、母線槽始終端母線插入各自相應出廠編號的始端箱及終端箱內，黃岡母線槽，用塵板將與其上表麵固定即可。

4、通電前****對母線槽係統進行相位和連接性試驗。檢查接地電阻和絕緣電阻，絕緣****用1000V或500V兆歐表測其冷態絕緣電阻，每段不低於20MΩ。

5、室內饋電母線槽和插入式母線槽水平走向時，根據電流大小可以在每1.8m—2.5m放一支撐，每4.88m垂直走向時放一彈簧支撐，可以釋放伸張力。戶外母線槽每1.5m放一支撐，水平垂直均相同。

6、母線槽送電：母線槽安裝完畢後，應核對相位，確保無誤，在TN-S係統中，PE線與N線嚴禁接錯。母線槽受電時，不帶有負載的所有母線饋電裝置均應處於“分斷”狀態，受電後，****測量每隻分線箱，確保輸入電壓正常穩定，小區電力母線槽，不缺相。

具有匯集和分配電力能力的產品。電站或變電站輸送電能用的總導線。通過它，把發電機、變壓器或整流器輸出的電能輸送給各個用戶或其他變電所。數學上指依一定條件運動而產生麵的直線。

設備主要控製係統：

1、點火控製係統;

2、收集塔及煙裝置；

3、燃氣流量控製係統;

4、煙霧濃度測量係統;（選配）

5、測溫控製係統;

6、延燃控製；

安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電櫃運行時產生的震動對封閉母線的影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對於封閉母線槽本體，在係統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表麵噴塗淺灰色油漆來減少對可見光的吸收;在封閉母線內表麵噴塗黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿牆處設置穿牆套管，使戶外與戶內封閉母線垂直安裝時，法蘭在內，水平安裝時，法蘭在外。
