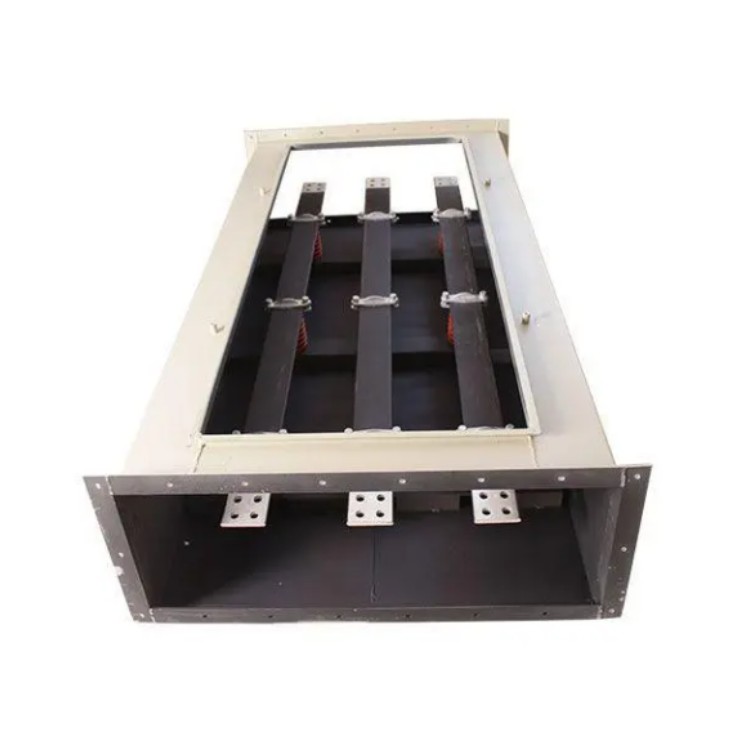

GGM-4500A/5P高壓共箱母線槽

特點:

GGM-4500A/5P高壓共箱母線槽可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，接頭處的特殊構造也可以幫到很大的忙。

另外在布線過程中是比較靈活的，因為從各種插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，母線槽具有很強的通用性，母線槽在調整了各方麵的用電設備的位置以後，那麽這樣的供電係統是不需要進行改變的。

1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

2 連接附側板的導體截麵不應小於幹線保護導體的等效截麵積；

3 兩單元母線槽連接時，幹線保護導體的結構，應保證 PE 線不先斷開。

3.0.5 母線槽內置獨立幹線保護導體（PE)時與母線槽金屬外殼的連接應符合下列規定：

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸麵積不應小於幹線保護導體的截麵積。

對於包含一個斷路器的分接單元，其斷路器分接單元的額定電流由母線槽製造商按照斷路器製造商給出的數據和分接單元的設計(例如:分接單元外殼的尺寸)給出。

用來確定帶電部件溫升的基準環境溫度是就地環境溫度，其考慮了分接單元殼體外部的沮度。

通過運用母線槽，咱們能夠吞並某些分支回路，並用插接箱將之轉化為一條大的母線槽。它可簡化電氣體係，得到較多股線低的電流值。因而節省了工程的造價，而且易於維護。關於傳統的電纜線路，電纜會使得電氣體係極點淩亂，無量，難於維護，這樣，就浪費了工程費用和設備空間。

1.絕緣材料的較高運行溫度

母線槽載流量與絕緣材料的較高運行溫度有關，導體的負荷在正常持續運行中產生的溫升不應超過規定的溫度。母線槽的較高運行溫度與電線不同，是指護套的溫度，護套主要是起保護絕緣作用，因此電纜絕緣護套材料的較高運行溫度比電線的絕緣材料高。

母線槽的溫升與施加在母線槽上的電壓無關，隻與通過的電流有關。在相同的截麵下，通過的電流越大，母線槽的溫升越高。

2.環境溫度校正係數

顯然溫度越高，母線槽的允許載流量越小。各種手冊提供的載流量是假定空氣溫度為30℃的；對直埋在地中或敷設在地下管道中的母線槽，則是假定溫度為20℃的情況下給出的。如果環境不同時，要乘上校正係數。校正係數與環境溫度、絕緣材料的較高運行溫度有關。

3.母線槽敷設方式校正係數

母線槽敷設方式非常多，以橋架為例，可敷設在無孔托盤內、有孔托盤內、托架上、梯架上，有蓋或無蓋。敷設方式不同，校正係數也不同。

GGM-4500A/5P高壓共箱母線槽

適用範圍



     共箱封閉母線槽適用於交流50~60Hz，電壓3.6KV,額定電流400~6300A的供電係統。高壓共箱封閉母線槽適用於高壓變電器與高壓變電盤之間的電氣連接,發電機組與引壓變壓器之間的電氣連接。



安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電櫃運行時產生的震動對封閉母線的影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對於封閉母線槽本體，在係統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表麵噴塗淺灰色油漆來減少對可見光的吸收;在封閉母線內表麵噴塗黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿牆處設置穿牆套管，使戶外與戶內封閉母線;垂直安裝時，法蘭在內，水平安裝時，法蘭在外。

       用途是在變壓器至高壓配電盤之間的電氣連接、大型廠礦的供電係統、大型變電站、大型企業的自備電廠中，發電機至升壓變壓器之間的電氣連接。

1.相對於普通導線連線係統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線係統比一般導線布線更加方便。

3.因為母線母線係統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因為此係統的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。 分接器通常可以隨時添加或刪除與母線帶電，這樣可以生產停電停機時間。

5.垂直安裝在同一個係統中可用於上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位於沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.係統非常緊湊，因此提供了節省空間

7.美觀，母線槽能與鍍鋅，鋁等裝置完成對接安裝。
