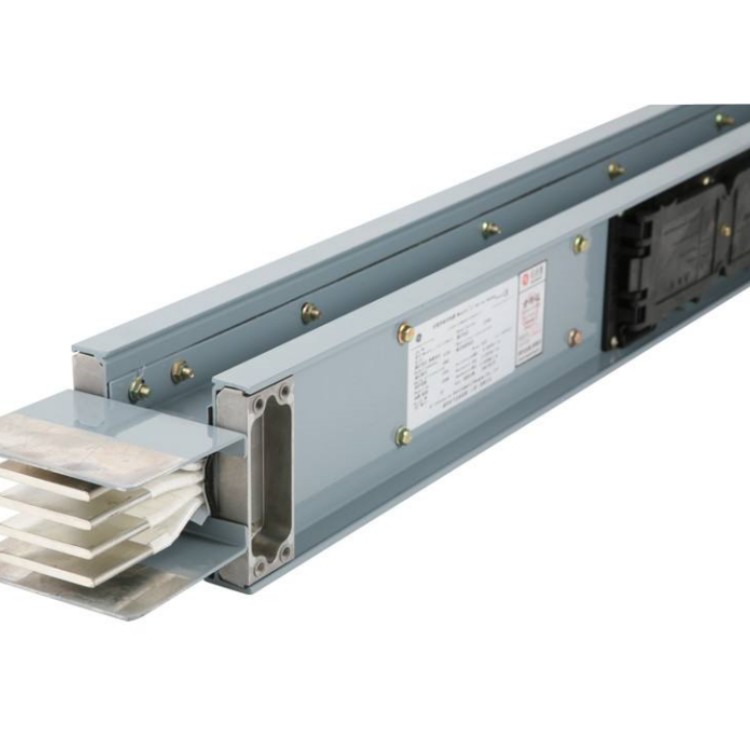

3相5線製密集型母線槽

結構特點

1、 母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、 母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、 所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變容接口方便。

4、 母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

1.母線槽安裝使用後6個月內檢查接頭連接螺栓和固定支架螺栓是否鬆動，1年後進行檢查，每3年進行一次內外檢查。

2.檢查總負荷電流不超過主母線槽電流或設計電流，並檢查運行溫度。

3.母線槽維修前應檢查母線槽係統是否停電!切斷母線槽的所有電源!用萬用表測量導線的電壓，確認母線槽係統沒有充電後再進行日常維護。防止高壓可能導致操作人員人身傷害甚至死亡的嚴重事故!

4.維護期間，用軟刷、真空吸塵器或棉布清潔母線槽上的灰塵。在維護期間，特別注意連接器的夾緊扭矩和表麵清潔度。如果結構鬆動或被汙染，使用電阻會增大，過熱，甚至連接麵不平整都可能造成電弧現象。

5.母線槽運行時，檢查整個係統周圍是否有泄漏、噴水、潛在的濕氣源，是否有重物威脅係統，是否有熱源影響母線槽係統的溫升，檢查母線槽內是否有異物進入。

6.檢查母線槽係統部件是否有缺陷和腐蝕，支架彈簧是否有適當的彈性，發現問題立即更換。

7.母線槽長期運行時，接頭溫升應每年定期檢測一次，接頭溫升按GB7251標準不得超過70K。

8.檢查絕緣材料是否有老化現象，導電部件是否有熔化變形現象。相間絕緣擊穿時，應分段拆除，用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣塗層處理。

9.檢查母線槽係統的插接箱插腳是否與母線接觸良好。

10.再次向母線槽係統供電前，檢查絕緣電阻並記錄在案。

11.維護後保證母線槽係統原有的保護等級要求。

產品特點：

1、在交換機房安裝一架或兩架大容量直流分屏，直流分屏內設置大回路輸出；

2、在電力機房直流供電係統中安裝一架母聯屏，其功能為母線輸出，其櫃體內不設置輸出回路；

3、采用封閉式母線槽將直流分屏與母聯屏連接；

4、交換機房的直流列頭櫃取電均（jun1）引自本機房內的直流分屏。

 （1）母線焊接所用的焊條、焊絲應符合現行標準;其表麵應無氧化膜、水分和油汙等雜物。

 （2）鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

 (3)焊接前應將母線坡口兩側表麵各50mm範圍內清刷幹淨，不得有氧化膜、水分和油汙;坡口加工麵應無毛刺和飛邊。

 (4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大於0.2%;中心線偏移不應大於0. 5mm

 (5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

 (6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。

事項：

（1）母線槽檢修後，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

母線槽用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

1.1 外殼采用帶散熱齒鋁合金型材製成，使整個母線係統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m範圍內的電壓降均不大於2.5％；

1.2 母線主母排采用T2電解銅軋製成TMY電工硬銅排，銅的純度不低於99.95％，並*符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸麵具有低接觸電阻和減少接觸麵的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼製成，確保接頭具有足夠的夾緊力；

采用模製接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸麵壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，*可把外殼作為TN-S母線槽係統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助於處理可能出現的諧波情況，從而把係統過熱降至低，延長配電設備的使用壽命

母線係統的九大優勢

1、 滿足負載要求，密集型母線槽 規格，100A-6300A

2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65

3、 無磁外殼設計、杜絕磁渦幹擾

4、 亞字形結構是更薄、更好的結構

5、 母線槽可以形成360度保護

6、 雙重接地係統，密集型母線槽 作用蔽磁場，用電更加安全

7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械衝擊

8、 外形采用散熱片設計，低溫升、低消耗

9、可以溫升監控

安全保護：母線係統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線係統無需加裝任何特殊裝置便能使用於各種惡劣環境。

快速連接：已申請的“QwikMake"TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由於它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助於安全快速的安裝
