FSMC-1500A防水澆築型母線槽

FSMC-1500A防水澆築型母線槽為避免電纜敷設量過大，協調困難等因素，建議應采用一種一次性的方式將直流電源由電力機房將電能輸送到負載機房側。在機房直流供電係統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。目前，插接式母線槽，該解決方案已經越來越多應用在運營商機房中。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

絕緣配置介紹：

1.防水型母線槽絕緣介質主要采用絕緣材料——聚酯亞胺，絕緣等級為H級，絕緣老化壽命50年以上，為現行實用絕緣材料中性能良好的產品。

2.單一組母線槽可達至5000安培的設計，其他廠商需采用兩組或三組並聯，比其他品牌有更高的電流負載值及更細小的體積。

3.4000A全絕緣樹脂澆築型母線槽，樹脂澆注防水母線槽規格齊全、智能型澆築式母線槽，澆築式防水母線槽現貨，環氧樹脂澆築式母線槽在高層建築的供電係統中，動力和照明線路往往分開設置，母線槽作為供電主幹線在電氣豎井內沿牆垂直安裝一趟或多趟。
4.按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變容母線槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。

連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，再穿上絕緣螺栓加平墊片，彈簧墊圈，然後擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較後固定好上下蓋板，母線槽槽連接好後其外殼即已連接成為一個接地幹線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

目前，一些舊信息網絡綜合樓大都采用集中供電，一般電力機房設置在一層，而信息負載在樓上，電力機房與信息負載距離過大，信息機房直流電纜使用數量巨大。

既使母線槽與變壓器用伸縮節作過渡連接，但由於采用母線槽作為低壓進線主母線電流一般較大，有的已經達到2500A，相應的伸縮節截麵較大、彈性較小，仍可能使變壓器低壓套受力。因此，建議變壓器室母線槽采用和圖3所示的固定方式。在母線槽下用槽鋼支架托裝，用圓鋼做包箍將母線槽固定在槽鋼支架上，槽鋼支架兩端與變壓器室兩側牆上的預埋件用螺栓連接。這樣，槽鋼支架的“鋼性”固定與伸縮節的“柔性”連接配全，“鋼柔相濟”確保了變壓器低套管不致於受力損壞。

一般設計在室內使用,空氣中的濕度對母線槽的運行不會造成影響,但母線槽在使用中進水,勢必引起絕緣降低,長期運行會造成短路,。因此對於可能造成母線槽進水的安裝方式要采取。

注意事項：

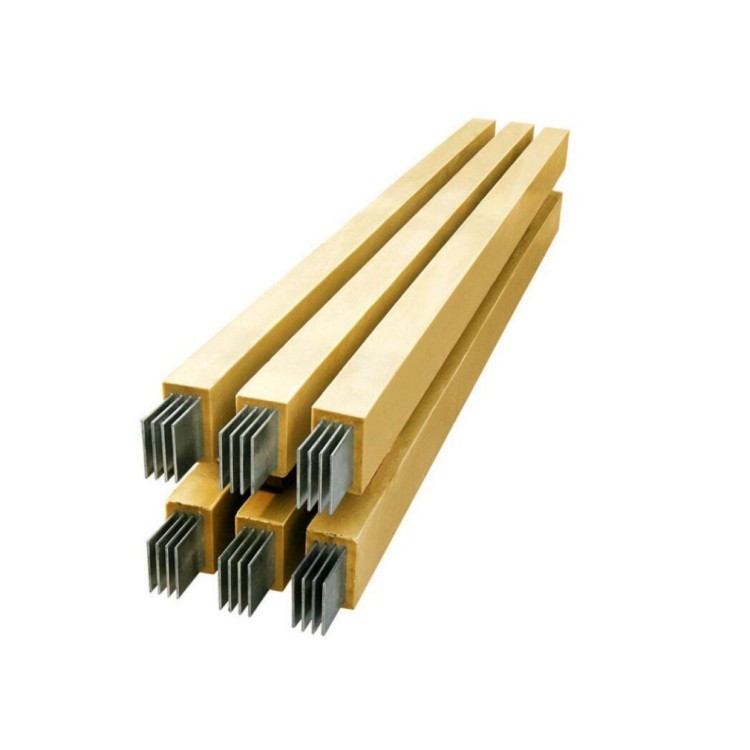

FSMC-1500A防水澆築型母線槽是無金屬外殼母線槽，防水母線槽選用特別配方的複合樹脂和定量特選的混合資料相混合製成高功能的絕緣資料，將銅母線直接澆注密封。不存在空氣空隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣資料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不隻耐水、耐火、耐腐。

全天候產品，可長時間在零下40°C的環境作業，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中作業，不會發作外殼電腐蝕的現象。的耐水功能，可長時間水中作業，可在電纜溝內運用，也可埋地敷設 耐火性，可在950-1000°C的火焰中作業90min以上，堅持線路不中止。

1、外殼

   本廠生產的該係列母線槽外殼采用成型機輥壓成型，體積小，外觀精美，具備足夠的載荷能力，支撐和保護母線槽係統，避免機械受損。
   外殼（除衝散熱孔外）能保證IP40C以上防護等級；通過母線槽的外殼本身保證良好的接地連續性
   外殼材料一般彩用鋼板製成，其防腐處理可采用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法；對於4000A以上母線槽，因外殼渦流發熱原因，采用鋁板或不鏽鋼板製成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選 用鋁板或不鏽鋼板等防腐材料製成。

2、導體

   載流部件采用銅、鋁或其合金材料，母排的所有接點和連接處均鍍錫。

3、絕緣部件
   空氣絕緣封閉型母線所選用的絕緣材料均（jun1）能承受溫升試驗溫度的長期耐熱能力，並具備夠的絕緣能力、機械強度和搞老化能力。

4、接頭

   母線槽接頭能確保有足夠的接觸麵和絕緣能力；所有接頭螺栓設置均有利於進行安全檢查和檢修。
