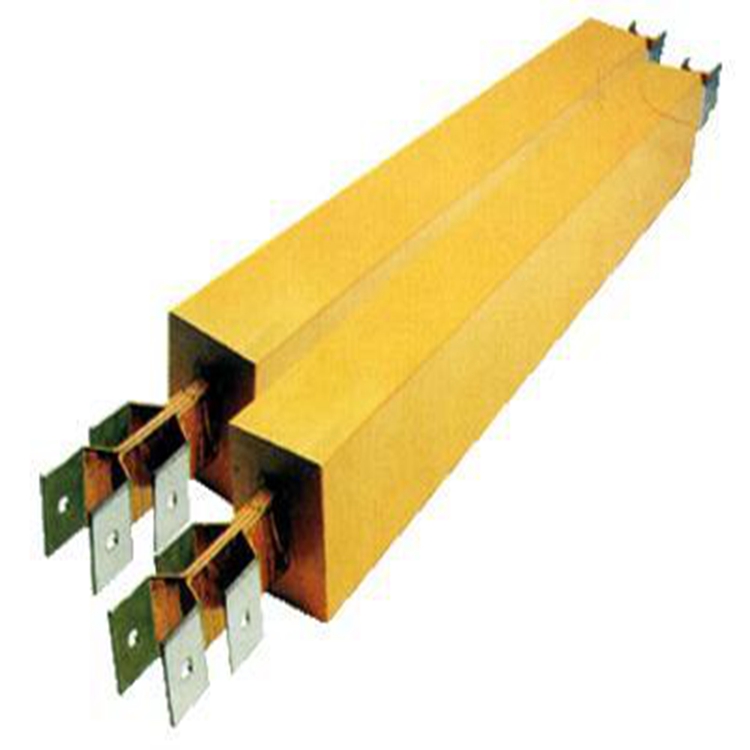

1250A防水型母線槽

1250A防水型母線槽

結構性能：

1、采用合理的“三明治”相線緊密疊壓結構設計，使母線槽外形更加緊湊，體積更小，並增加了母線係統的動熱穩定性，使母線具有阻抗低，電壓降低的優點。
2、外殼采用不飽和聚酯樹脂加石棉等無機材料整體澆注而成，樹脂中添加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線係統的抗衝擊能力和使用壽命。
3、使用“Y” 型防水性接頭，連接可靠方便。

絕緣配置

防水型母線槽絕緣介質主要采用絕緣材料——聚酯亞胺，絕緣等級為H級，絕緣老化壽命50年以上，為現行實用絕緣材料中性能良好的產品。

將高阻抗的特性和比率製動特性兩者****結合，顯著降低了母差回路的負載阻值，較好地保證了區外故障TA飽和不誤動，區內故障正確快速動作。它以電流瞬時值作測量比較，測量元件和差動元件多為集成電路或整流型繼電器，當母線內部故障時，動作速度極快，約為1～3 ms。而在1/4周期以前TA不會飽和，能較好地傳變一次側電流，對TA無特殊要求，澆注防水母線槽工程，TA變比可以不一致。

安全保護：

母線係統的插接口設備上帶的黃色安全蓋板確保操作人員在任何時候都不會接觸到帶電導體，蓋板供應的防護等級為IP54，使得母線係統無需加裝任何特別設備便能使用於各種惡劣環境。

因為家庭對電量要求不是很大,所以,普通的銅線就可以為大家提供電量.如果是大型的車間,電流需要幾千安培.那麽,這個銅線所能提供的電流就遠遠不夠了,這個時候,銅排就上場了,因為銅排的截麵積更大,可以承載更多的電流. 銅排外麵套上保護外殼,就是插接式母線槽的基本雛形了. 現在,明白插接式母線槽的作用了吧.那就是可以根據需要,提供更大的電流,達到6300A.500A可翻轉性，使得兩段母線聯接時不會發生錯相，簡化設備程序，更有助於安全快速的設備。

1250A防水型母線槽

注意事項：

全封閉樹脂澆注防水母線槽是無金屬外殼母線槽，防水母線槽選用特別配方的複合樹脂和定量特選的混合資料相混合製成高功能的絕緣資料，將銅母線直接澆注密封。不存在空氣空隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣資料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不隻耐水、耐火、耐腐。

全天候產品，可長時間在零下40°C的環境作業，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中作業，不會發作外殼電腐蝕的現象。****的耐水功能，可長時間水中作業，可在電纜溝內運用，也可埋地敷設。耐火性，可在950-1000°C的火焰中作業90min以上，堅持線路不中止。

運行中處理方案的似定

(1)缺陷未處理前，聯係省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一台臨時排風扇，外部吹風降溫，盡量控製過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

傳統的保護地線PE線放置在母線槽內一側，由於電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好。因此電氣技術委員會公布及提倡電匯排(母線槽)以外殼作為接地導體。

適當防護措施。如當母線槽穿越樓層時,由於生產或屋麵滲漏等種種原因造成樓層積水,就會順著穿越樓層的母線槽漏下,造成母線槽進水,使母線槽絕緣降低。
