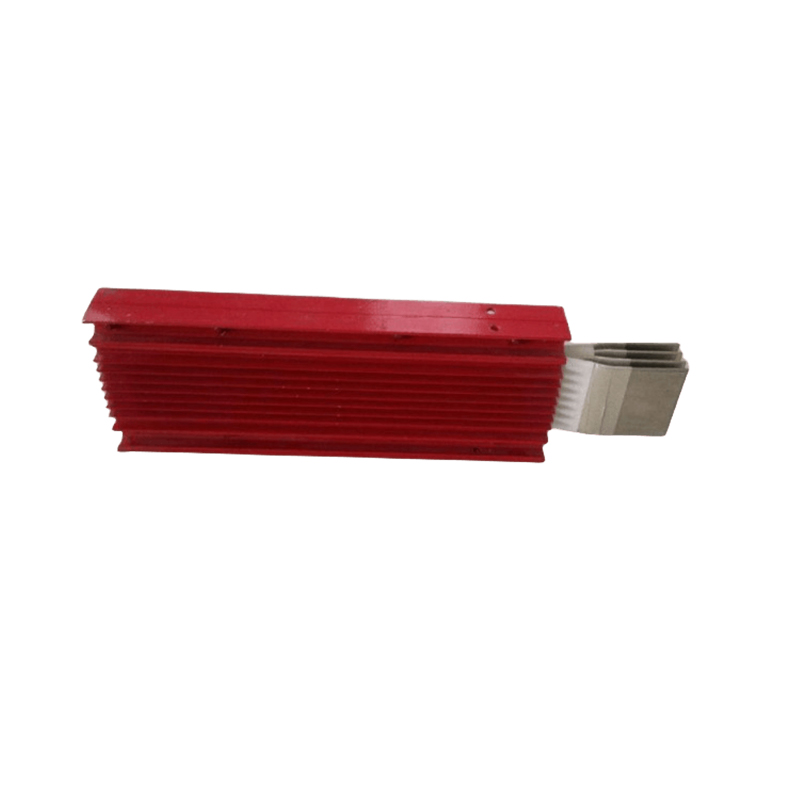

防火型母線槽

防火型母線槽

結構性能
1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線係統具有阻抗低、電壓降低、動熱穩定性好的優點。
2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠的雙層中空結構，通過緊密中強

根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用矽棉填充，本耐火母線所選用的矽棉材料符合GB3003《普通矽酸鋁耐火纖維氈》標準，其AL2O3+SiO2 含量達 96% ，持續使用溫度為 1050℃ ，^高使用溫度達1250℃。

防火型母線槽

1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建築構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表麵為鍍鋅加噴防火塗料(遇火時，塗料能迅速以幾何速度在母線表麵膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

使用母線槽的過程中須做好維護工作，維護包含的內容是非常多的，比如下麵的這些方麵：

1、安裝母線槽就要安裝到位，2000母線槽，不能安裝在有腐蝕性蒸汽或者有重機械運作的附近。否則母線槽遭受到重機械的影響是很容易受損的。

2、母線槽要定期檢修，檢修一定要停電進行。用萬用表可以檢測出導電體有沒有電壓。做好安全防護工作才能夠避免高電壓給人體帶來危害。

3、母線槽需要每年檢測一次接頭溫升。如果溫升不正常的話，就一定要處理了。還要看看母線槽接頭處是否有鬆動以及絕緣材料是否有老化的情況。發現鬆動、老化或者熔化的情況，及時查找原因，耐火母線槽，並且排除故障。確保母線槽能夠正常發揮作用。

4、母線槽運作過程中也要看看是否存在滲漏、噴水等現象，還有母線槽內部零部件是否齊全，有沒有鏽蝕情況等等，這些都是需要重視的。認真細心檢查才能夠及時發現並且解決問題。從而保證整個電路係統的安全。

參數：
1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量範圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min
7、室溫-1050℃ 180min 室溫-1115℃ 240min
8、室溫-1150℃
9、爐內溫度：±15℃
10、試件內部溫度：±10℃
11、試件背火溫度：±4℃
12、測溫傳感器：
13、爐內：6隻鎧裝鎳鉻鎳矽K值熱電偶 精度等級：II級
14、背火：6隻鎧裝鎳鉻鎳矽K值熱電偶 精度等級：II級
15、計時範圍：0-360min 計時精度：16

16、試樣水平燃燒長度：2.4m
電力電纜母線槽阻燃試驗機試樣垂直大燃燒長度：1.6m
設備外形尺寸：長×寬×高（3×2×2.5）m；

設備重量：約4000 Kg，現場安裝。
