封閉式低壓母線槽

封閉式低壓母線槽變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截麵的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由於母線在運行中，有巨大的電能通過，短路時，封閉式母線槽承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截麵形狀和截麵積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用於主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用於室外，因空間大，導線有所擺動也不致於造成線間距離不夠。綜合許多母線槽引發的電氣事故，其絕大部分都是於連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54。IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則僅能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的因素，如果連接頭密封不好，母線本體有再高的防護等級都無法********地保護母線槽安全運行。

因此對於可能造成母線槽進水的安裝方式要采取必要防護措施。如當母線槽穿越摟層時，由於生產或屋麵滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低。我廠腈綸裝置聚合車間母線槽在投用後，就發生了一起因母線槽穿越樓層時進水引起的短路故障，造成了整個生產裝置的停車事故。解決的方法是在空氣型封閉式母線槽穿越的樓層時增設防水圍堰既使母線槽與變壓器用伸縮節作過渡連接，但由於采用母線槽作為低壓進線主母線電流一般較大，有的已經達到2500A，相應的伸縮節截麵較大、彈性較小，仍可能使變壓器低壓套受力。

母線橋又稱橋式接線，用跨接斷路器BCD把兩條電源引入線與兩台變壓器聯係起來的主接線。較分段單母線接線簡化，減少了斷路器的數量。根據跨接橋斷路器的位置不同，分為內接線橋和外接線橋。其中內接線橋適用於線路較長，負荷曲線比較平穩的變電位置；外接線橋則適用於線路較短，負荷曲線變化較大的變電位置母線橋刷漆的作用：絕緣、防腐、散熱和“相”的標識。 母線橋指橋內有矩形銅母線或鋁母線，一般是鐵皮做成外殼保護母線；用於戶內。

普通電纜的絕緣層和外護套會燃燒。即使阻燃電纜在火焰下也會燃燒，隻有在火焰離開後才燃燒。耐火電纜不會燃燒，但價格昂貴，隻有在消防報警電路係統等不準停電的場合才使用耐火電纜。而母線槽外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會危機到母線槽外麵。

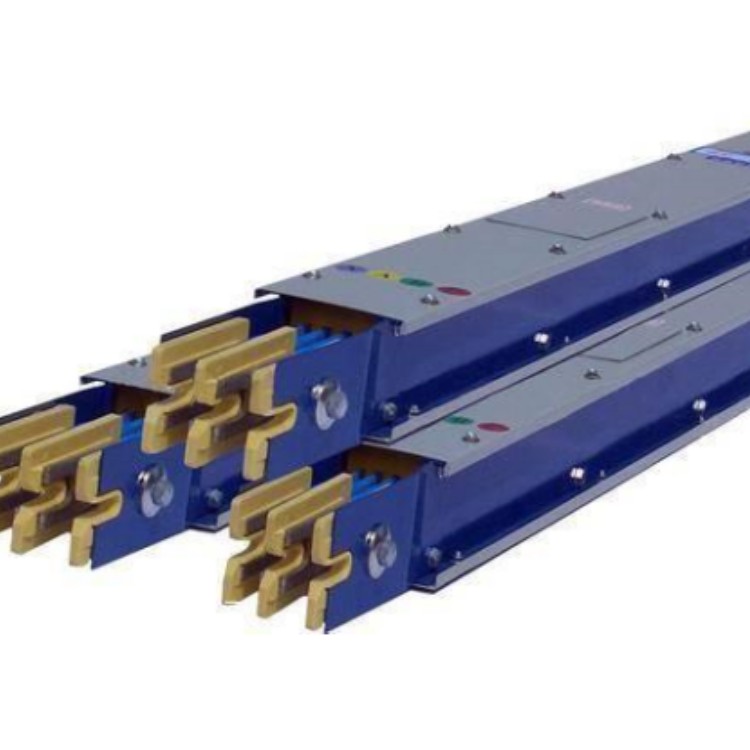

封閉式低壓母線槽

產品特點：

****強度
該係列母線槽外殼采用鋼板一體成型（馬鋼），提高了載荷能力，可保證在跨距6m母線中心載重60kg，在非均勻溫度變化時，板殼中心位置偏移不超過10mm。

安裝極為方便

采用具有自動補償的聯結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。

① 支架膨脹螺栓的固定，安裝在建築物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鑽好的孔上線固定好支架的膨脹螺栓。要注意的是鑽的孔徑與套管外徑差值不要超過1mm。
② 一字形角鋼支架安裝，一字型支架適用於母線在牆上水平安裝，支架采用預埋的方法埋設在牆體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm，如下圖所示
④ 吊架在樓板上安裝，封閉、插接母線的吊裝有單吊杆和雙吊杆幾種型式，根據母線的吊裝位置不同其吊架的安裝方式也不相同，若強度能夠滿足的情況下也可以使用內膨脹螺絲。

a、其加工工藝生產製造不會受到板才限定，封閉式母線槽，殼子製成瓦溝方式，使母線衝擊韌性提升，母線水準段可生產製造至13m長。

b、因為殼子製成瓦溝方式，坑溝部位有心將母線隔開固定不動，母線中間有18mm的間隔，插接母線槽廠家，線間自然通風優良，使母線槽的防水和熱管散熱作用有顯著的提升，較為融入中國南方氣侯;

c、因為線間有一定的間隙，使輸電線的溫度降低，那樣就提升了負載工作能力，並降低了磁震蕩噪音。但它造成的雜散電流量及感抗要比勞動密集型母線槽大很多，因而在同規格型號較為時，它的導電性排橫截麵務必比聚集絕緣插接母線槽大。

1.它本身采用的是“三明治”的密封結構，一般來說他的防護等級可以達到IP54。

2、整個母線係統本身是可以承受3750V的工頻耐壓的，而且即便是使用1min也是不會出現擊穿和閃絡現象。

3、在長期接通額定電流工作的時候，母線係統的溫升一般不會超過連接端子:60K，金屬外殼:30K，槽內絕緣件表麵:40K。

4、當耐火母線在發生火災之後，燃燒溫度即便是上升到960℃，它仍然可以保持正常的運轉。

母線槽不防水 持這一觀點的人認為:若水進入母線槽內，整條母線槽就會因進水點短路而停電.的確普通母線槽防水性能很差，更無法與電纜相比，電纜敷設在室外甚至在水中都不會短路，普通母線槽的外殼防護等級為IP40，僅適用於室內普通場所.

母線槽出故障後的應急處理方法

1 、絕緣強度降低：一般是因為母線槽地點的工作環境濕度太大，致使濕氣進入了母線槽，或許日夜溫差過大構成的凝露.處理方法非常簡略，母線槽鏟除潮氣，封閉式母線槽，短時空載運轉來單調母線槽內部。

2 、母線槽有些融化：一是長期超負荷運轉的因素，二是插接箱接觸疑問，三是相間絕緣損壞，母線槽，這種情況隻需更換母線槽。

3、絕緣擊穿：一是母線槽內部進水短路，需要對母線槽進行單調處理；二是有異物進入母線槽構成短路，可以檢查打掃;；三是絕緣介質損壞，更換相關節段。

4、發熱或許有些發熱現象：連接部位接觸不良，一般是連接器出現了鬆動，可以檢查緊固連接器； 另一因素是負荷過大，可以減少負荷。

5、 插接箱發熱：一個因素是插接沒有可靠，檢查並從頭插接保證接觸; 另一個因素是過載，可以減少負載或許更換大容量的插接箱.
