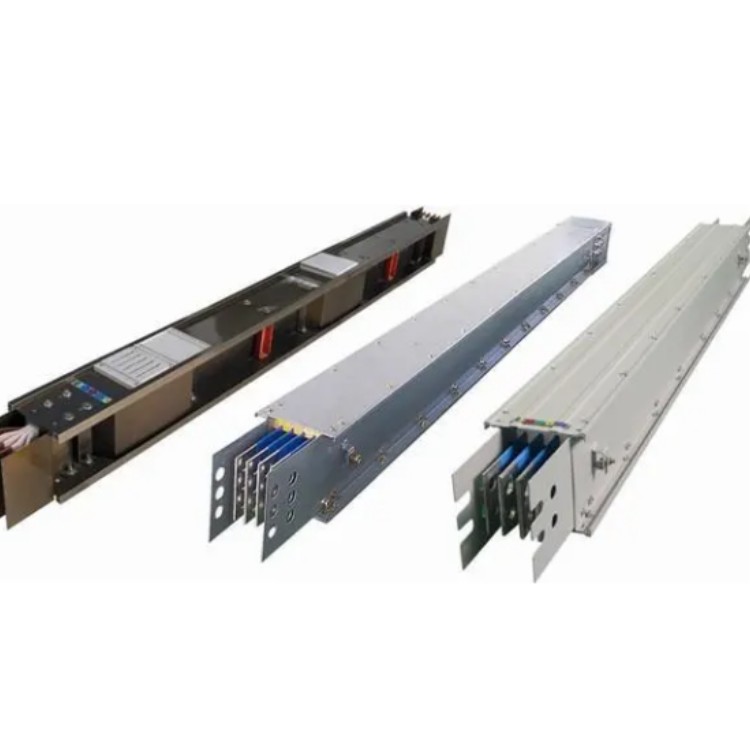

4200A/5P封閉式母線槽

4200A/5P封閉式母線槽由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線係統。它可製成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可製成中間不帶分線盒的饋電型封閉母線槽。在高層建築的供電係統中，動力和照明線路往往分開設置，母線槽作為供電主幹線在電氣豎井內沿牆垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變容母線槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成

母線槽在現在大型的供電建築中應用廣泛，在很多供電係統中沒有母線槽是很難正常運行的，因為現在的經濟發展越來越好，普通的供電設備已經無法滿足人們對用電量的需求，而母線槽的出現可以很好的解決這一問題

應用在大型的供電設備中，可以****的解決供電不足的情況，尤其是在一些大型工廠的生產生活中，使用母線槽是非常有必要的，所以隨著科技的不發展，對位對母線槽的應用會越來越廣泛。

母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情。

表麵防護技術有多樣化途徑：1.僅塗層防護方式就分有金屬、****物、無機物三類。而金屬深層可采取電鍍、粉鍍、熱浸、溶噴、金屬包層等；除普通鋅金屬外，尚有各種組合的鋅合金或鋁等。.又如****物塗層。僅塗料就可有多種樹脂供選擇等等。故不能把表麵防護技術視為靜止不變的，諸如在技術經濟性方麵，宜不斷求得進步。對嚴酷腐蝕環境且耐久性要求高的工程條化，宜探尋更切會需要的表麵防護處理方式。

母線橋又稱橋式接線，用跨接斷路器BCD把兩條電源引入線與兩台變壓器聯係起來的主接線。較分段單母線接線簡化，減少了斷路器的數量。根據跨接橋斷路器的位置不同，分為內接線橋和外接線橋。其中內接線橋適用於線路較長，負荷曲線比較平穩的變電位置；外接線橋則適用於線路較短，負荷曲線變化較大的變電位置母線橋刷漆的作用：絕緣、防腐、散熱和“相”的標識。 母線橋指橋內有矩形銅母線或鋁母線，一般是鐵皮做成外殼保護母線；用於戶內。

普通電纜的絕緣層和外護套會燃燒。即使阻燃電纜在火焰下也會燃燒，隻有在火焰離開後才燃燒。耐火電纜不會燃燒，但價格昂貴，隻有在消防報警電路係統等不準停電的場合才使用耐火電纜。而母線槽外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會危機到母線槽外麵。

4200A/5P封閉式母線槽

產品特點：
****強度
該係列母線槽外殼采用鋼板一體成型（馬鋼），ji大提高了載荷能力，可保證在跨距6m母線中心載重60kg，在非均（jun1）勻溫度變化時，板殼中心位置偏移不超過10mm。

****強度
該係列母線槽外殼采用鋼板一體成型（馬鋼），ji大提高了載荷能力，可保證在跨距6m母線中心載重60kg，在非均勻溫度變化時，板殼中心位置偏移不超過10mm。

安裝極為方便
采用具有自動補償的聯結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

 其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均（jun1）勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
 支架膨脹螺栓的固定，安裝在建築物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鑽好的孔上線固定好支架的膨脹螺栓。要注意的是鑽的孔徑與套管外徑差值不要超過1mm。
一字形角鋼支架安裝，一字型支架適用於母線在牆上水平安裝，支架采用預埋的方法埋設在牆體內，角鋼支架埋設****為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm，如下圖所示

吊架在樓板上安裝，封閉、插接母線的吊裝有單吊杆和雙吊杆幾種型式，根據母線的吊裝位置不同其吊架的安裝方式也不相同，若強度能夠滿足的情況下也可以使用內膨脹螺絲。

1.1母線結構型式：密集母線； 電壓等級：380V 耐壓等級：690V

1.2母線係統：交流TN-C係統

1.3防護等級：IP55； 額定頻率：50HZ； 額定絕緣電壓：660AC； 絕緣電阻：≥20MΩ

1.4母線槽至少采用相線容量的N線，PE線要求不少於50%相線容量，允許采用鋁導體外殼作為接地，但****是可靠的，截麵＞50%相線的外殼方式。

1.5母線槽****保證110%額定電流下長期穩定運行。

1.6電流密度****不大於2A/MM2

1.7地線係統采用整體接地地線（地線將相線和中性線全部包裹在內，從而把直接帶電部分隔離，同時阻斷母線周圍的磁路， 以保證母線槽具有了可靠的接地性能，較小的電抗值，較強的抗諧波能力）。

1.8導體材料

1.8.1母線槽A、B、C、N四相導體采用T2電解銅軋製的高導電率TMY電工硬銅排，\銅排純度要求≥99.99%，2500a/4p，導電率≥98.6%，電抗率≤0.00032Ωmm2/m，硬度HB≥65。

1.8.2銅排表麵全長****鍍錫。

1.8.3中性線的材料、截麵及製造工藝與相線相同，中性線等效截麵應等於的相線等效截麵。 1.8.4接地導體等效截麵應不小於50%的相線等效截麵母線接地。

1.9絕緣材料:

1.9.1母線絕緣介質選用阻燃材料，絕緣等級及耐熱等級能耐受150℃高溫和-60℃的低溫，在火災時不釋放有毒氣體。

1.9.2絕緣材料采用整體包覆每相銅排的工藝，絕緣老化壽命達到30年以上。

1.9.3在長期處於-5℃～40℃的環境溫度下，能保持其柔韌性和介電強度，不會老化。介電強度≥80KV/mm，抗拉強度＞12Mpa。

1.9.4 投標人應提供絕緣材料的所有相關的檢測報告。

1.10外殼材料:

1.10.1為保證母線槽的強度和剛度及散熱效果，母線槽係統外殼側板采用帶散熱裝置外殼，****提供相應報告。

1.10.2采用全封閉形式，結構緊湊，配置靈活，動熱穩定性好，有較強的抗內外力衝擊能力。

1.10.3線槽外表麵應作陽極氧化處理，以達到良好的防腐蝕效果。
