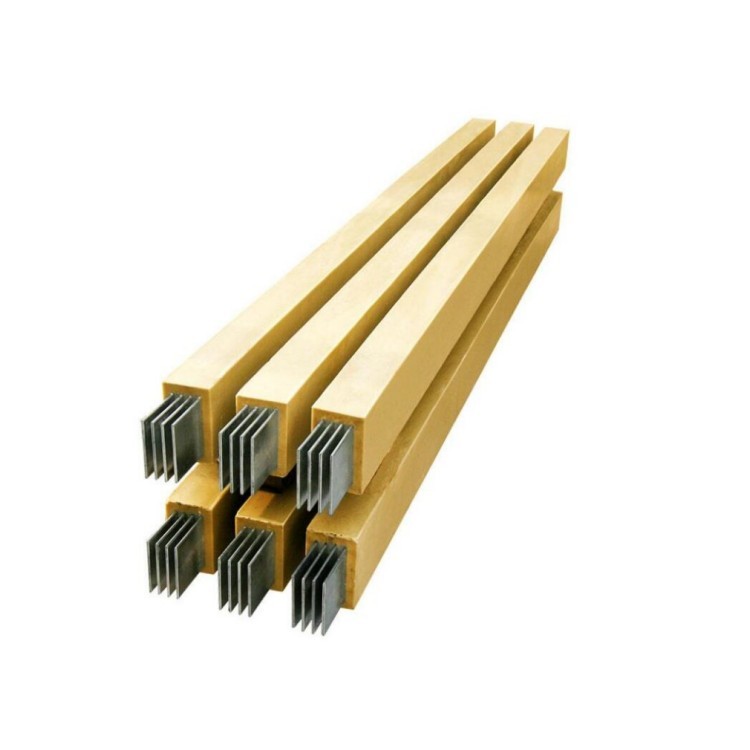

FSMC-1600A防水澆築型母線槽

FSMC-1600A防水澆築型母線槽在時變條件下由於經過回路截麵上各點的電流路徑不同，相應的感應電動勢也就不同，因而各點電流密度也不同。換句話說，除了基於媒質的均一電阻率而假設存在的均布電流外，還會因電磁感應而出現渦流，即發生集膚效應和鄰近效應，使截麵上電流分布不均勻，包括相位的不一致。集膚效應和鄰近效應的程度與導體截麵形狀尺寸及頻率有關，鄰近效應還與相鄰近的導體間或回路間距離有關。對於在工頻下工作的多數銅、鋁母線或電力線路，除特殊情況外，絕緣母線槽，由於導體截麵不很大，而導體間距離不是很小，這兩種效應一般都不很大。這種導體叫線狀導體，其回路叫線狀回路。線狀回路的外感抗是其總電感的主要部分，而渦流影響隻及於導體內部的磁通和緊靠導體附近的一小部分外磁通。通常應按zui大長期工作電流選擇母線截麵。並按通過zui大短路電纜條件下，校驗母線槽的短時熱穩定性和動穩定性。由於導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸麵具有錫的可靠覆蓋時（如超聲波搪錫等），樹脂母線槽，則允許溫度提高到85℃，受此持續發熱允許溫度的限製，不同材料、截麵的母線槽給出了相應的長期允許電流值，母線槽，選擇母線槽截麵時，應使母線槽實際的長期工作電流小於所選截麵母線槽的長期允許電流值。

1、安裝地點：戶內、戶外
2、絕緣電阻：每一段封閉母線單元絕緣電阻值應大於或等於100MΩ 2500V兆歐表)。
3、介電強度：每一段封閉母線出廠前均經受1分鍾工頻幹試耐壓試驗。
工頻耐壓及雷電衝擊耐壓數值，符合標準。
4、接地係統：符合IEC364-5-54對接地係統的要求。
5、防護等級：戶內型：IP40；戶外型：IP43、IP55。

FSMC-1600A防水澆築型母線槽

1、外殼

  本廠生產的該係列母線槽外殼采用成型機輥壓成型，體積小，外觀精美，具備足夠的載荷能力，支撐和保護母線槽係統，避免機械受損。
  外殼（除衝散熱孔外）能保證IP40C以上防護等級；通過母線槽的外殼本身保證良好的接地連續性
  外殼材料一般彩用鋼板製成，其防腐處理可采用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法；對於4000A以上母線槽，因外殼渦流發熱原因，采用鋁板或不鏽鋼板製成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選 用鋁板或不鏽鋼板等防腐材料製成。

2、導體
  載流部件采用銅、鋁或其合金材料，母排的所有接點和連接處均鍍錫。

3、絕緣部件
  空氣絕緣封閉型母線所選用的絕緣材料均能承受溫升試驗溫度的長期耐熱能力，並具備夠的絕緣能力、機械強度和搞老化能力。

4、接頭

  母線槽接頭能確保有足夠的接觸麵和絕緣能力；所有接頭螺栓設置均有利於進行安全檢查和檢修。

產品特點：

****強度
■ 該係列母線槽外殼采用鋼板一體成型（馬鋼），****提高了載荷能力，可保證在跨距6m母線中心載重60kg，在非均勻溫度變化時，板殼中心位置偏移不超過10mm。

安裝極為方便
■ 采用具有自動補償的聯結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

極為安全可靠
■ 采用分離空氣絕緣式，其相間的安全淨距和爬電距離遠遠大於標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉並加鉛死，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因為地線總是先接上、後斷開。
布線靈活
■ 母線槽插口采用模塊化設計，整個係統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對於車間設備的增添、移動及車間的整修，均（jun1）無需變動母線槽係統。
互換性能

■ 該係列母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當係統按相鄰電流等級變幻容量時，無需更換外殼。

應用：

 一般建築專業都會為封閉式母線槽設計安裝空間(豎井)，每個樓層均設一個或多個插接開關箱，再由插接開關箱向各用電設備及回路以電纜、電線方式送出電源。設計時應注意以下幾點：為了保證供電線路的連續性應考慮采用雙回路形式，並盡可能使兩回路有間隔；在選擇封閉式母線槽規格時，廣州防水母線槽，導體截麵應盡量大一些，以保證具有足夠的剩餘容量；要多設插接口，但要考慮到操作高度和動力饋線路徑，因為垂直布置的封閉式母線槽插口過多會使每層上麵的插接箱高度過高，防水母線槽操作和檢修都不方便；由於封閉式母線槽線路阻抗很小，在選擇插接箱內斷路器時應選短路分斷能力與之相配的型號；對於垂直安裝於剪力牆上的封閉式母線槽，可不必向建築設計人員提供載荷數據。 母線槽在大型生產、加工車間內的應用： 對於單機負荷較小、分布均勻的大型廠房，如紡織企業的織布車間、針織車間，機械加工企業的小件加工車間等，可以利用封閉式母線槽、插接箱的組合進行供電。

產品參數：

1、能保證在額定電流及110%的額定電壓下長期正常工作。
2、防護等級為IP40。
3、在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低於20歐姆。
4、母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。
5、母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表麵：40k。
6、插接箱與母線槽的拔插次數不少於200次。

安全保護：

母線係統的插接口設備上帶的黃色安全蓋板確保操作人員在任何時候都不會接觸到帶電導體，蓋板供應的防護等級為IP54，使得母線係統無需加裝任何特別設備便能使用於各種惡劣環境。

 因為家庭對電量要求不是很大,所以,普通的銅線就可以為大家提供電量.如果是大型的車間,電流需要幾千安培.那麽,這個銅線所能提供的電流就遠遠不夠了,這個時候,銅排就上場了,因為銅排的截麵積更大,可以承載更多的電流. 銅排外麵套上保護外殼,就是插接式母線槽的基本雛形了. 現在,明白插接式母線槽的作用了吧.那就是可以根據需要,提供更大的電流 大達到6300A.500A可翻轉性，使得兩段母線聯接時不會發生錯相，簡化設備程序，更有助於安全快速的設備。
