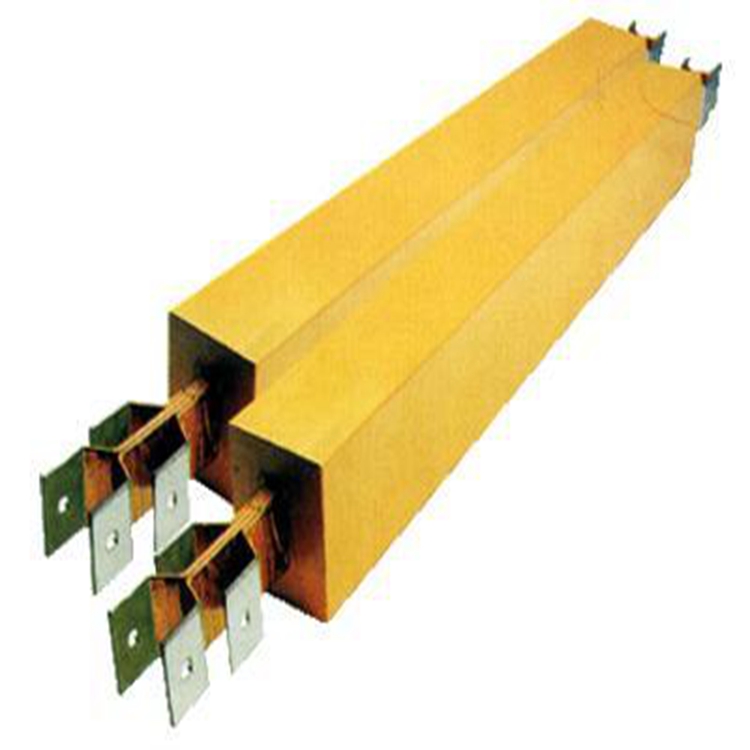

澆築防水型母線槽

澆築防水型母線槽

產品特點：

（1）單螺栓夾緊端子

 　母線槽設計采用了單螺栓夾緊端子，為母線槽單元連接元件，由於它的特殊構造，可以防止安裝時的錯誤操作，同時隻要擰緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

（2）高防護等級插孔

 　母線槽在插孔處設計了安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉並加鉛f鎖死，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作，使母線的安全性得到了****的提高。

（3）外殼（防護殼）級次數

 　母線槽設計5個電流等級，隻采用了3個級次的外殼。這樣當係統按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同。因此大大方便了安裝。

（4）傳輸電能大

 　母線槽設計為分離空氣絕緣式，改善了母線槽的散熱性，達到了母線槽經濟輸電。

1、電流容量可以很大；

2、電壓降很小；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電係統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個係統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

注意事項

澆築防水型母線槽使用足夠堅固的材料，確保安裝中運輸及吊高過程的安全。當使用繩索吊裝母線槽時，在受力處應墊入厚布或波紋紙以保護母線槽，免受損壞。當吊裝 2500A 以上母線槽時，應用堅固木板夾住母線槽再用繩索捆綁，以防止母線槽外殼變形。

在連接母線槽前要檢查接觸表麵或絕緣材料是否受到損壞，同時要檢查是否沾到泥土、灰塵或其它異物，若有則一定要清潔幹淨。在連接完整一個線路後，若測到絕緣電阻不正常，再檢查原因就比較困難，因此每連接一節母線槽都****檢測絕緣電阻。依據走向布置圖安裝時確保安裝線路各段尺寸，定位尺寸，預留段尺寸，接口段尺寸滿足圖紙要求。

當工程暫停時，****將連接部分的端部用塑料布重新包紮封閉，以使接頭部分不受汙染。防火在高層建築中顯得非常重要，母線槽在高層建築和水平走向空牆處應使用防火柵作防火處理。在剛發生火災時，它能阻止煙、火、熱通過母線槽單元蔓延到監近房間或樓層，甚至能防止滅火時水的滲漏。

正常工作條件

1、戶內使用連續工作。

2、周圍空氣溫度不高於40℃、溫度下限為-10℃。

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求製造。

母線槽水平安裝時，距地高度不應低於2.2m，但敷設在電氣間內（配電室、電機室、電氣豎井、技術層等）除外；母線槽邊距牆邊不應小於0.1m，其上麵距樓板、天花、梁底不應小於0.1m。 兩條水平相鄰安裝母線槽：母線槽之間中心距不應小於0.35m，防水母線槽ip55，邊間距不應小於0.1m，母線槽水平敷設時支撐點間距不應大於2.5m（如車間大跨度高強母線槽敷設，間距可大於6m）。母線槽水平安裝於支、吊架時，防水母線槽可以防水嗎，應用水平固定壓板固定。 母線槽連接點不應在穿牆處，母線槽安裝穿牆孔時不應有汙水、雜物進入母線內部。

主要技術參數:

1) 絕緣電阻：每一段母線槽單元絕緣電阻值應大於或等於1000mω2500v兆歐表)。

2) 介電強度：每一段母線槽出廠前均經受1分鍾工頻耐壓試驗，工頻耐壓及雷電衝擊耐壓數值。

3) 接地係統：符合iec364-5-54對接地係統的要求。

4) 防護等級：戶內型：ip40；戶外型：ip43、ip54。

5) 負載性能：在額定電流下，外殼的溫升符合gb763-90《交流高壓電器長期工作時的發熱》標準要求。

6) 短路性能：動熱穩定試驗符合gb2706-89《交流高壓電器動熱穩定試驗方法》標準要求。

母線槽廣泛應用於發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電櫃以及高壓設備主回路間的電氣連接。供貨長度按2m/節設置，一般單節長度不大於3m。
