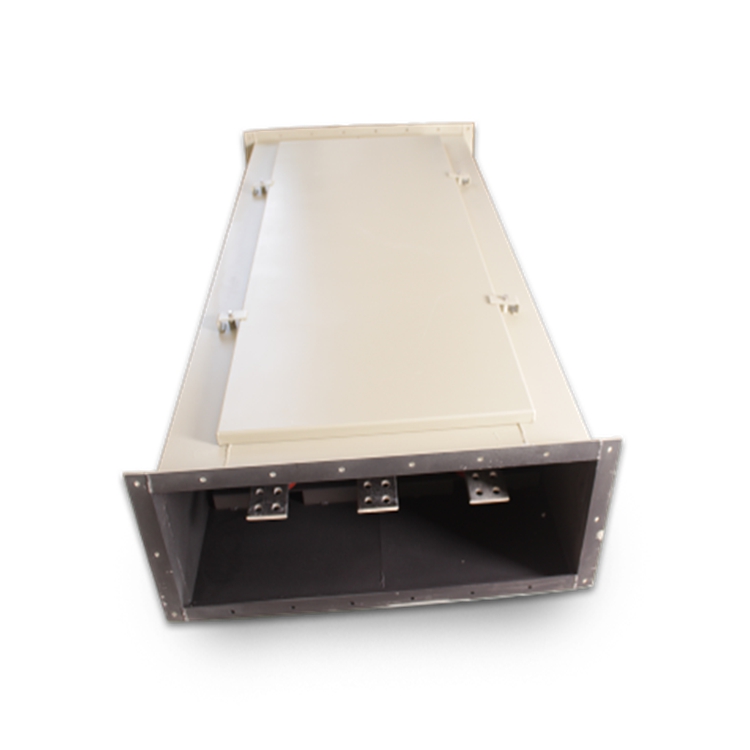

3相5線高壓共箱型母線槽

結構特點：

(1) 母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

(2) 所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，共相封閉母線，通用性好。

(3) 利用絕緣件支承並隔開絕緣導線，用電安全可靠。

(4) 采用通用的兩孔，三孔插座，引出分支電源方便，快捷。

(5) 插座設置有利於三相負載均衡。

(6) 提供各種現場安裝方法，用戶可根據需要靈活使用。

母線槽布線的電力係統是在他的密閉的外殼保護下傳輸電力的，所以防止異物進入任何部位，幹擾不到銅/鋁母線分布。

結構強度和特性

3相5線高壓共箱型母線槽關於母線槽有很多知識點。下麵介紹一下它的結構和特點，對草莓视频在线掌握母線槽及其應用有很大幫助。

整體結構強度的設計，既要承受故障情況下電力和熱應力的效用而不產生變形，又要保證與帶電導體有足夠的電氣間隙和爬電距離，保證在正常和重機械負荷效用情況下處於辦公狀態。

從結構上分析:母線槽采用銅排或鋁作為導體，電流容量大，電氣機械性能好。此外，它采用金屬槽作為外殼，可靠性高，使用壽命長。與傳統配電相比，設備占地麵積明顯減少，外觀美觀，非常有利於大型建築的施工和配電。

母線槽包裹有阻燃交聯聚乙烯熱收縮套管，絕緣性能強，遇火不釋放有毒氣體。

母線槽插件接口靈活方便，可設置大量插座，通用性強。調整電氣設備位置時，不需要改變供電係統。

3相5線高壓共箱型母線槽

1、功用方麵

母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。電壓降小也就意味著****損耗小，完畢節省用戶的出資。而關於電纜來講，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。而且其 “集膚效應”嚴厲，減少了電流額外值，添加了電壓降，簡略發熱。線路的****丟掉大，簡略老化。

2、設備方麵

母線由許多段構成，每一段長度既短且輕。因而，設備時隻需求少量幾人就能huo絡完畢。母線有許多規範的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治”計劃能夠減少電氣空間，然後騰出更多的空間作為商業用途，高壓共箱母線槽，如租借或作為公共場所。關於設備電纜來講，則是一項艱難的作業。由於，單根電纜通常很重，設備作業需求很多人的協作，花較多時刻才華完畢。另外，受製於電纜的曲折半徑，需求更多的設備空間。

適用範圍

     共箱封閉母線槽適用於交流50~60Hz，電壓3.6KV,額定電流400~6300A的供電係統。高壓共箱封閉母線槽適用於高壓變電器與高壓變電盤之間的電氣連接,發電機組與引壓變壓器之間的電氣連接。



安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電櫃運行時產生的震動對封閉母線的影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對於封閉母線槽本體，在係統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表麵噴塗淺灰色油漆來減少對可見光的吸收;在封閉母線內表麵噴塗黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿牆處設置穿牆套管，使戶外與戶內封閉母線;垂直安裝時，法蘭在內，水平安裝時，法蘭在外。

       用途是在變壓器至高壓配電盤之間的電氣連接、大型廠礦的供電係統、大型變電站、大型企業的自備電廠中，發電機至升壓變壓器之間的電氣連接。

1.相對於普通導線連線係統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線係統比一般導線布線更加方便。

3.因為母線母線係統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因為此係統的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。 分接器通常可以隨時添加或刪除與母線帶電，這樣可以生產停電停機時間。

5.垂直安裝在同一個係統中可用於上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位於沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.係統非常緊湊，因此提供了節省空間

7.美觀，母線槽能與鍍鋅，鋁等裝置完成對接安裝。

設備主要控製係統：

1、點火控製係統;

2、收集塔及煙裝置；

3、燃氣流量控製係統;

4、煙霧濃度測量係統;（選配）

5、測溫控製係統;

6、延燃控製；

安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電櫃運行時產生的震動對封閉母線的影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對於封閉母線槽本體，在係統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表麵噴塗淺灰色油漆來減少對可見光的吸收;在封閉母線內表麵噴塗黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿牆處設置穿牆套管，使戶外與戶內封閉母線垂直安裝時，法蘭在內，水平安裝時，法蘭在外。
