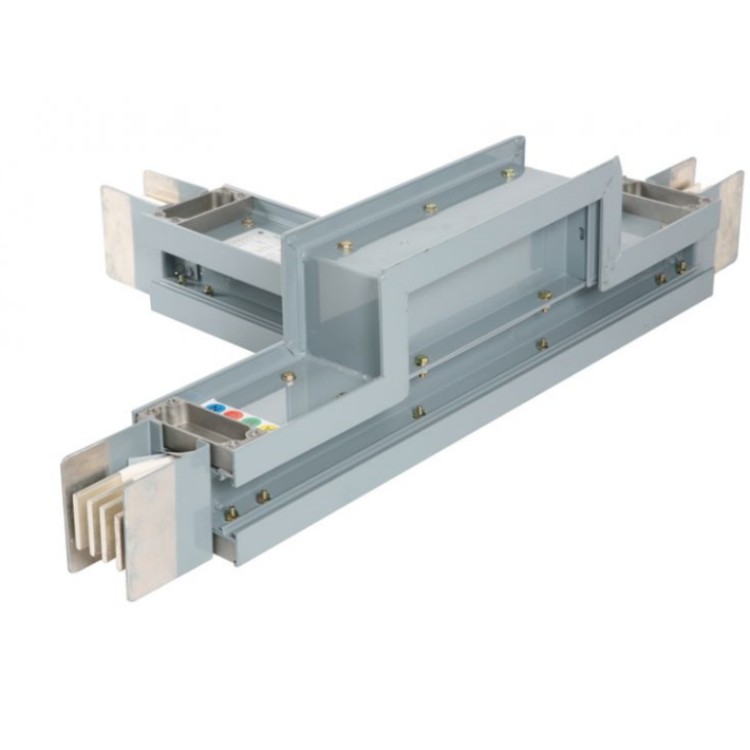

CFW-1600A插接式母線槽

CFW-1600A插接式母線槽就是采用高導電率的銅，鋁製材料製成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

插接式母線槽這種情況就更加明顯了。隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，插接式母線槽尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生

母線垂直通過頂板敷設時，應在通過的底板上采用槽鋼支撐固定，當封閉式母線跨越建築物的伸縮縫或沉降縫時，采用適應建築物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。

1、在交換機房安裝一架或兩架大容量直流分屏，直流分屏內設置大回路輸出；

2、在電力機房直流供電係統中安裝一架母聯屏，其功能為母線輸出，其櫃體內不設置輸出回路；

3、采用封閉式母線槽將直流分屏與母聯屏連接；

4、交換機房的直流列頭櫃取電均引自本機房內的直流分屏。

CFW-1600A插接式母線槽其防潮、散熱效果較差。在防潮方麵，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由於線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限製，隻能生產不大於3m的水平段。由於母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹幹式係統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建築中得到廣泛應用。

組合式鋁合金封閉母線槽安裝技術要求較高，對建築結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。

安裝：按照母線槽排列圖，將各節母線槽，插接開關箱，插接式母線槽進線箱運至各安裝地點。安裝前應逐節搖測母線槽的絕緣電阻，電阻值不得小於20MΩ。母線槽槽距離不得大於2.5m，水平敷設距地高度不應小於2.2m。各段母線槽槽的外殼連接應是可拆的，外殼間有跨接地線。兩端應可靠接地。母線槽槽的端頭應裝封閉罩。按母線槽排列圖，從起始端（或電氣豎井入口處）開始向上，向前安裝這恰恰在使得它的安全性能上存在較大隱患，一旦這種性能較差的絕緣材料老化，絕緣材料脫落加上灰塵的日積月累，插接式母線槽使得空氣型母線產生相間短路；而密集型母線相與相間緊貼的結構，插接式母線槽支架，決定了在密集型母線絕緣材料的選用上都是當前上性能特別優的。

母線槽水平敷設支架，可采用“┗┛”型吊架“—”型或“L”型支架，插接式母線槽價格，用膨脹螺栓固定在頂板上或牆上。在預應力樓板上打膨脹螺栓孔時，應避開鋼筋位置。膨脹螺栓固定支架不少於2個，一個吊架應用2根吊杆，固定應牢固，絲扣外露2～4扣、，母線槽，膨脹螺栓應加平墊和彈簧墊，吊架應用雙螺母夾緊。支架焊接應牢固、焊縫均勻，不應有夾渣、結瘤、咬肉等缺陷。支架及支架與埋件焊接處刷防腐漆應均勻，無漏刷，不汙染建築物。

帶電部件----在正常使用中用以通電的導體或導電部件，包括中性導體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

特別提醒：電纜是按照截麵來表示的母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的產品截麵240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米，還有更高的，建議要求廠家提供絕緣方式的說明，並標注母線規格，避免上當。

1、安裝場地海拔高度不超過2000米。

2、周圍空氣相對溫度不大於90%

3、周圍介質溫度不高於 40℃，不低於-25℃，在24小時內其平均溫度不超過 35℃

4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂製）

6、TH型母線除上述條件下正常工作外，還適應空氣相對溫度不大於95%和有凝露、有黴菌的地方工作。

插接母線槽安裝：按照母線槽排列圖，將各節母線槽，插接開關箱，進線箱運至各安裝地點。安裝前應逐節搖測母線槽的絕緣電阻，電阻值不得小於20MΩ。母線槽槽，固定距離不得大於2.5m，水平敷設距地高度不應小於2.2m。各段母線槽槽的外殼連接應是可拆的，外殼間有跨接地線。兩端應可靠接地。母線槽槽的端頭應裝封閉罩。按母線槽排列圖，從起始端（或電氣豎井入口處）開始向上，向前安裝這恰恰在使得它的安全性能上存在較大隱患，一旦這種性能較差的絕緣材料老化，絕緣材料脫落加上灰塵的日積月累，插接式母線槽，使得空氣型母線產生相間短路；而密集型母線相與相間緊貼的結構，插接式母線槽支架，決定了在密集型母線絕緣材料的選用上都是當前上性能特別優的。

使用條件

1、安裝場地海拔高度不超過2000米。

2、周圍空氣相對溫度不大於90%

3、周圍介質溫度不高於 40℃，不低於-25℃，在24小時內其平均溫度不超過 35℃

4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂製）

6、TH型母線除上述條件下正常工作外，還適應空氣相對溫度不大於95%和有凝露、有黴菌的地方工作。
