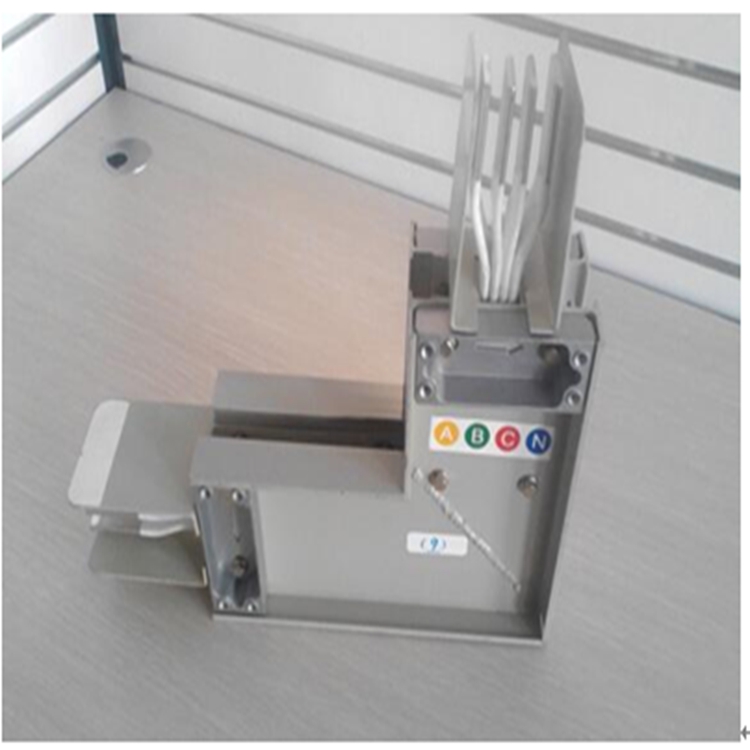

插接型絕緣封閉母線槽

插接型絕緣封閉母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

具有高絕緣、耐電弧、阻燃的高強度絕緣板做銜接附件，用帶有絕緣套管的螺栓緊固。按標準要求，為滿意母線的搭接麵積，螺栓孔與螺栓之間縫隙較小，因為母線槽螺栓增加了絕緣套管，使縫隙更為狹隘。因而兩段母線槽主母排銜接時，兩段母線軸線要嚴厲保持在一條中心線上，並使兩段母線槽的母排及絕緣板的螺栓孔對齊，穿上螺栓上緊時，每個螺栓要順次用力均勻。此意圖是為防止螺栓上的絕緣套管在設備過程中防止遭到剪切力的效果而導致損害。筆者在工程施工辦理過程中，發現過幾原因為螺栓絕緣套管受力損害形成母線槽絕緣下降的狀況。接地的銜接選用母線殼體能契合接地要求，但當母線外殼悉數選用噴塗處理時，須用導線將兩段母線槽用接地螺栓銜接。母線槽在設備之前和設備之後應對其進行絕緣查看，並進行比較查看是否因為設備質量問題形成母線槽絕緣下降。

1)全體式鋁合金側板結構，將導體全體包裹在金屬側板內，徹撓了水汽的浸透和有害微塵的侵入，使母線全體的防護等級到達IP54；
2)特別的鋁質外殼，構成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、削減主母排諧波電流的通過，下降上述原因引起的發熱現象、下降長距離輸電的電壓降，明顯增強母排的載流才能；
3)全體嚴密觸摸導體的鋁質側板結構，能夠從側板、蓋板等多立麵直接傳輸、發出熱量，改進母線體係的散熱才能，進步載流量；

4)在外殼範圍內構成了全體式接地體係，用戶能夠選用此具有>50％相線容量的全體鋁質外殼作為接地導體，在發作大容量接地短路毛病時，短路電流可先通過大截麵的鋁質金屬外殼作有用傳輸，維護整條母線槽體係的安全運轉和操作者的安全。

插接型絕緣封閉母線槽具有品種齊全、應用範圍廣、強度大、施工簡樸、配電靈活、安裝尺度、外表美觀的特點，對您處的技術改造、擴充電纜、維護檢驗帶來利便.高強度電纜橋架的安裝可因地製宜.可隨工藝管道排擊敷設；樓板、梁下吊裝；室內處牆壁、柱壁、地道、電纜溝壁上的側裝，還可在露天立柱工支墩上安裝，大型多層橋架吊裝或立裝時，可采用工字鋼立柱兩側對稱敷設.高強度電纜架橋可水平、垂直敷設；可轉

組裝是采用進口的金屬鉚接設備進行裝配的，強度高，密封效果好，插接式母線槽開關箱，提高了外殼的防護等級，防護等級起碼能夠達到IP66，母線槽的蓋板與側板組裝後整體性好，電氣連接性能優，母線槽，其足夠大的截麵超過相線，母線槽供應*可作為PE安全保護導體作用。當係統出現高容量短路故障時，外殼具有短額接地途徑，是虛銅直接與大地相同。所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電係統。普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。它們都有過載能力強、分接方便、占用空間小等特點。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽安裝時應該符合以下規定：

1 安裝環境的井道中幹淨無滲水，牆麵已經完工；

2 母線槽穿牆壁樓板的孔洞，不能影響母線槽的水平和垂直度，洞口休整光滑，消防封堵符合要求；

3 防水台階符合防水要求；

二 彈簧支架的安裝質量符合以下要求：

 1 彈簧支架的底座應固定牢固，底座與母線槽外殼之間應留有活動間隙；

2 彈簧應與底座垂直，並且處於半壓縮狀態，彈簧的上螺帽應處於鬆開狀態；

三 支架的安裝質量應符合以下要求：

 1 支架應固定牢固，設置合理；

2 母線槽的分接口處已設置防晃支架，防晃支架應貼緊母線槽外殼；

推薦插接式母線槽

（1）母線槽檢修後，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

母線槽就是采用高導電率的銅，鋁製材料製成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。
