照明係統配電母線槽

照明係統配電母線槽

1、對於母線接頭，要看其衝孔、切斷質量如何，其切斷麵應該平整，不能有毛口，孔與母線邊緣的距離應一致。搪錫應均勻，搭接麵應平整，絕緣包纏不能進入母線的搭接麵。母線搭接孔要保證同心，便於固定。對有缺陷的母線絕緣板應予以更換，不得出現破損、脫落。

2、絕緣要求每單元母線槽相線、外殼、中性線互相之間絕緣電阻都****在20ＭΩ以上。單元母線槽上任意兩個未塗漆點之間的電阻不超過0.1Ω。不同極性裸導體間的爬電距離不小於表規定。

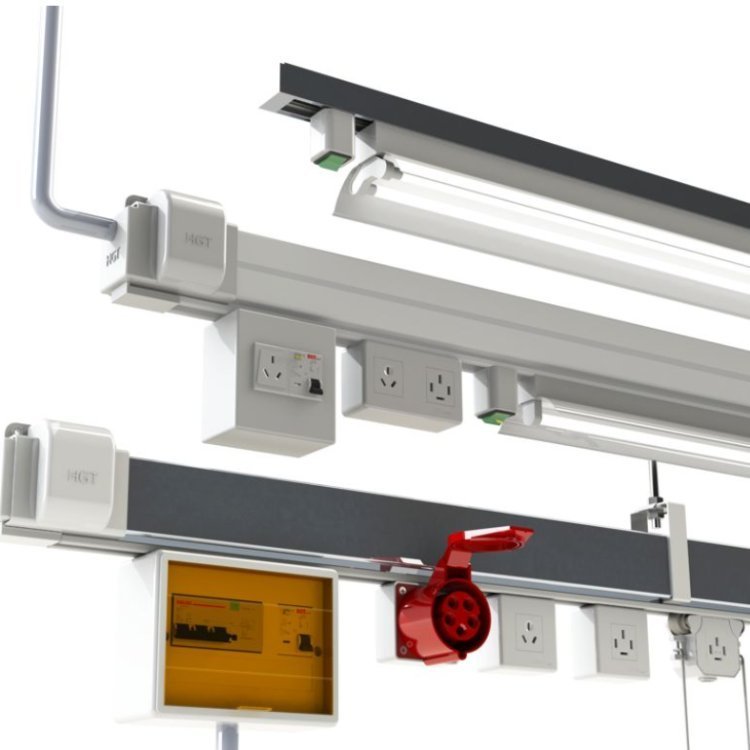

外形美觀、結構緊湊，照明型母線槽單元間連接采用連接器。插接口分布均勻，用戶可就近取電。係統配置齊全，配置有吊架及燈具吊架等，，可滿足各種類型燈具的吊裝。插接可靠、照明母線設有電流分接插頭裝置，可****插接可靠性，封閉式母線槽，連接器使安裝過程簡單、快捷，不需工具。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。外殼由鋁合金拉擠成型，重量輕、體積小、機械強度高，能滿足大跨度安裝要求。母線導體采用銅排，外殼兼作PE線，接地效果好，使用更安全。采用耐高溫、阻燃絕緣材料，絕緣性能好。可在母線槽任意位置設置多個插接口，安裝靈活，分接方便。母線外殼設卡槽安裝各種照明燈具、插座，隻需將配件卡入槽內，安裝即可完成，安裝牢固可靠，美觀大方提高了工作效率。

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁紮，母線槽不得任意堆放和在地麵上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放於幹燥、清潔、無腐蝕氣體汙染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，並妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖並附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無鬆動，並螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標誌正確放置，節與節連接時，相鄰段母線槽應對準，連接後母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接麵及接頭器有無磕碰損傷，確認無弊後將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位後運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，照明母線槽批發，銅連接片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

照明係統配電母線槽

使用條件：

1、周圍空氣溫度不高於40℃，並且在24小時內測得的溫度評價值不高於35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在高溫的40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給於注意。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。

適用範圍：

照明母線槽主要用於照明輸電係統。尤其是服裝廠、大型商場、超市、醫院、車站、碼頭、機場候機室、現代化辦公室、地下停車庫、隧道及工業廠房等大開間場所的照明用電係統。

通常應按較大長期工作電流選擇母線截麵。並按通過至大短路電纜條件下，校驗母線槽的短時熱穩定性和動穩定性。由於導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸麵具有錫的可靠覆蓋時（如超聲波搪錫等），則允許溫度提高到85℃，受此持續發熱允許溫度的限製，不同材料、截麵的母線槽給出了相應的長期允許電流值，選擇母線槽截麵時，應使母線槽實際的至大長期工作電流小於所選截麵母線槽的長期允許電流值。在年均（jun1）負荷較大、母線槽較長的情況下（如屋外配電裝置母線槽），母線槽在高層建築、城市綜合體以及工廠近距離電力傳輸領域中是供電主的幹線，市場需求量大，一個工程、一個項目需求量會達一千米甚至幾千米；電廠、電站、防雷裝置、重要建築、高低壓開關櫃等輸配電係統都是母線的潛在市場；風電場的建設也不斷促使風電母線槽的研發和推廣。
