配電室照明母線槽

配電室照明母線槽

母線槽在風電行業應用中防護等級的要求，用於風電場的母線槽產品需要適用於潮濕多雨地區，耐腐蝕要求高。達到IP54的防護等級，密集型三明治的結構，防止腐蝕性氣體液體進入母線槽內部，外殼采用靜電噴塗聚酯粉末的冷軋熱鍍鋅鋼板，此鋼板耐腐蝕能力高達1000h，鹽霧試驗的要求：鋁導體全長鍍錫，母線槽，增強母線槽的抗氧化腐蝕能力，接頭部位是母線槽防水的關鍵部位，接頭蓋板的標準成型防水膠圈，保證接頭防護等級達到IP54.

母線槽在傳輸電流時有很大的優勢，隨著新技術的應用，封閉式母線槽，母線槽連接處的電阻和溫度都有很大程度的降低，而高品質的絕緣材料的應用也使母線槽的安全性大大的提高。母線槽的有一係列的配套設施，體積雖然小，但是容量卻很大，安裝和拆卸都很方便，不易燃燒，安全性很高，母線槽的過載能力是否強取決於它所使用的什麽材料。

另外在布線過程中是比較靈活的，因為從各種插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，照明母線槽集型母線槽具有很強的通用性，密集型母線槽在調整了各方麵的用電設備的位置以後，那麽這樣的供電係統是不需要進行改變的。

是由金屬板(鋼板或鋁板)為保護外殼、導電排、絕緣材料及有關附件組成的母線係統。它可製成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可製成中間不帶分線盒的饋電型封閉母線槽。在高層建築的供電係統中，動力和照明線路往往分開設置，母線槽作為供電主幹線在電氣豎井內沿牆垂直安裝一趟或多趟。

產品特點

安裝方便快捷，不需要埋件，沒有特殊結構要求；

適用於各種照明燈具，按需要可任意布置燈具位置；

燈具直接吊裝在母線槽下方，牢固可靠，美觀大方；

照明空間位置，可任意布置，可任意角度轉彎，可繞過障礙物，方便照明設計師選擇z佳方案；

利用支路連接插頭可在照明母線槽上任意一位置供電給照明燈具，也可垂直或任意角度安裝分支照明燈具；

可沿房間牆壁安裝，不破壞牆體牆麵結構，不影響牆麵裝飾效果；

拆卸方便省時省力，可重複安裝使用，檢修方便，經濟實用；

連接安裝步驟。

母線槽支架應安裝牢固，母線槽應按分段序號、相序、編號、方向和安裝標誌正確放置，節和節連接時，相鄰段母 線槽應對準，連接後母 線槽導體和外殼不應承受機械應力。

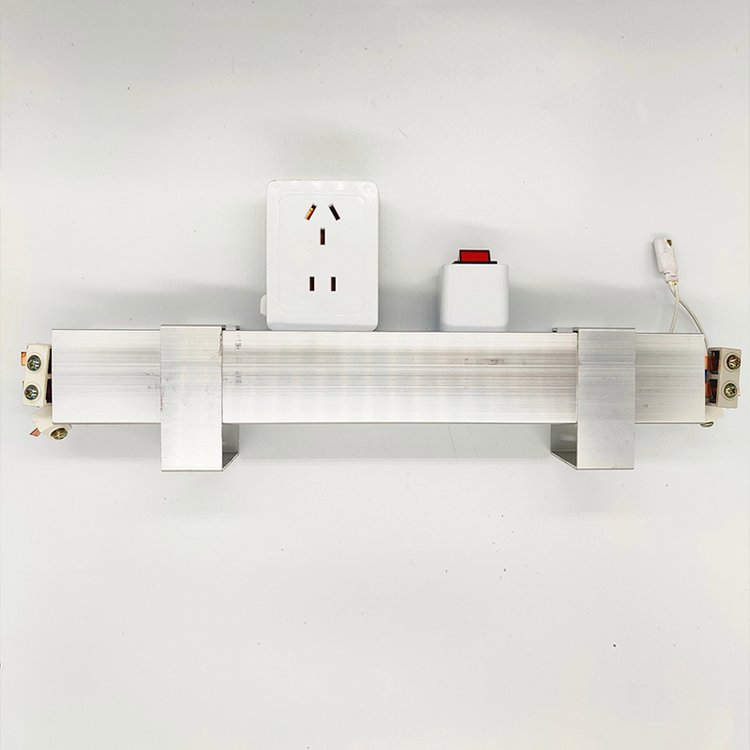

配電室照明母線槽是本公司推出的新產品，其可以根據客戶的要求選擇銅排的分布，一般為5根銅排既A、B、C三根相線和照明用相線L，動力係統和照明係統共用零線L。本產品可以直接與縫紉機接線相連，不需要客戶再配備插頭。本產品輕小，美觀，鋁合金外殼。

本公司有7到3極供電母線，材質分為鋁合金以及工程塑料。配備各種插座，移動集電器，照明設備等

外形美觀、結構緊湊，照明型母線槽，單元間連接采用連接器。插接口分布均勻，用戶可就近取電。係統配置齊全，配置有吊架及燈具吊架等，，可滿足各種類型燈具的吊裝。插接可靠、照明母線設有電流分接插頭裝置，可****插接可靠性，連接器使安裝過程簡單、快捷，不需工具。

電流範圍上，目前電纜隻能做到1000mm截麵積，額定電流1600A，但這種大規格電纜因為體積及重量過大很少實際應用與工程中。工程中一般都選用400 mm及以下規格電纜進行配電，這就要求很多根電纜同時供電。而母線槽額定電流能做到6300A，其強大的載流能力是電纜根本。

安裝規則

1.母線槽的裝卸和儲存

母線槽不得用裸鋼絲繩起吊和綁紮，母線槽不得任意堆放和在地麵上拖拉．外殼上不得進行其他作業，照明母線槽工程，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放於幹燥、清潔、無腐蝕氣體汙染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，並妥善保管。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖並附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無鬆動，並螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標誌正確放置，節與節連接時，相鄰段母線槽應對準，連接後母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接麵及接頭器有無磕碰損傷，確認無弊後將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位後運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，照明母線槽批發，銅連接片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

使用條件：

1、周圍空氣溫度不高於40℃，並且在24小時內測得的溫度評價值不高於35℃，周圍空氣溫度的下限為-25℃。

2、海拔高度：安裝場所的海拔高度不超過2000米。

3、大氣條件：空氣清潔，其相對濕度在40℃時不超過50%，在溫度較低時，允許有較高的相對濕度。例如20℃時為90℃，因溫度變化而偶然出現的凝露要給於注意。
