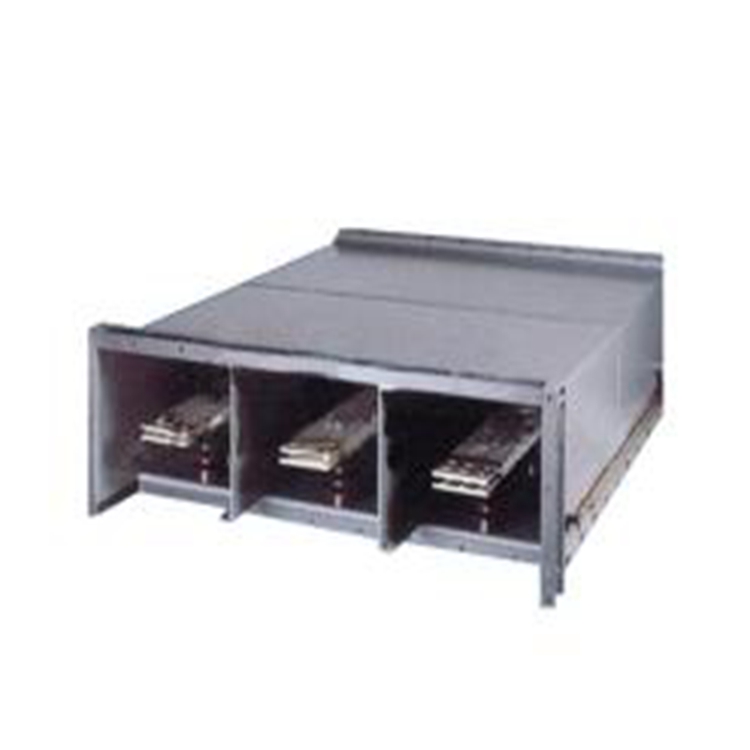

GGM-1500A高壓共箱型母線槽

產品介紹：

 GGM-1500A高壓共箱型母線槽該係列母線槽具有優良的抗短路性能，由於具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。
該係列母線槽結構，安裝維修孔可任意設置於母槽的上部或下部，對於大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電櫃運行時產生的震動對母線槽的影響，在其與母線槽連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對於母線槽本體，在係統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

在高層建築中，可以輕鬆的實現布線，簡化了整個電力係統，從而讓建築物變得更加的美觀。

而且重要的是，母線槽的使用，並不會增加工程的成本，反而從整個工作進度中折算下來，使用母線槽是更加節約成本的一種方式，所以是值得推廣的。

是由金屬板為保護外殼，導電排，高壓封閉母線槽絕緣材料及有關附件組成的母線係統。它可製成每隔一段距離設有插接分線盒的插接型封閉母線，也可製成中間不帶分線盒的饋電型封閉式母線。按用途母線槽一般由始端母線槽，直通母線槽(分帶插孔和不帶插孔兩種)，L型垂直(水平)彎通母線，T型垂直(水平)三通母線，z型垂直(水平)偏置母線，十型垂直(水平)四通母線，膨脹母線槽，變容母線槽，南昌高壓共箱母線槽，調節母線槽，終端封頭，始(終)端接線箱，插接箱，母線槽有關附件及緊固裝置等組成。母線槽的類型有很多種，但通常按其絕緣方式可分為四種:空氣型插接母線槽，密集型插接母線槽，空氣絕緣型插接母線槽和高強式插接母線槽。在高層建築中，可以輕鬆的實現布線，簡化了整個電力係統，從而讓建築物變得更加的美觀。

而且重要的是，母線槽的使用，並不會增加工程的成本，反而從整個工作進度中折算下來，使用母線槽是更加節約成本的一種方式，所以是值得推廣的。

GGM-1500A高壓共箱型母線槽

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸麵積不應小於幹線保護導體的截麵積。

基礎、構對於結構尺寸較大的構件，由於受鋅鍋、鍍槽、烘箱等的限製，高壓共箱母線槽，一般隻能采用塗防鏽漆的方法來處理。它雖然具有成本低、使用方便等特點；但防腐蝕能力較差。使用壽命短，維護工作量大，一般不宜采用。（產品如“防鏽漆電纜橋架"）采用鋁合金製作橋架，國外早已應用。無論是沿海含鹽分地區或高濕度又含有二氧化硫氣體地區。鋁合金材料製成的電纜橋架，采用自然暴露，測試結果表明比鋼製電纜橋架具有顯著的優越的耐腐蝕性，尤其是鋁合金采用陽極氧化後其防腐效果更佳架達到允許安裝的強度，焊接構件的質量符合要求，高層構架的走遭板、欄杆、平台齊全牢固；

1、功用方麵

母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。電壓降小也就意味著****損耗小，完畢節省用戶的出資。而關於電纜來講，高壓共箱母線槽由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。而且其 “集膚效應"嚴厲，減少了電流額外值，添加了電壓降，簡略發熱。線路的****丟掉大，簡略老化。

2、設備方麵

母線由許多段構成，每一段長度既短且輕。因而，設備時隻需求少量幾人就能huo絡完畢。母線有許多規範的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治"計劃能夠減少電氣空間，然後騰出更多的空間作為商業用途，如租借或作為公共場所。關於設備電纜來講，則是一項艱難的作業。由於，單根電纜通常很重，設備作業需求很多人的協作，花較多時刻才華完畢。另外，高壓共箱母線槽受製於電纜的曲折半徑，需求更多的設備空間。

母線槽的安裝規則

1.母線槽的裝卸和儲存

母線槽垂直安裝時，接頭距地麵垂直距離不應小於0.6m；母線槽在樓層間垂直安裝時，母線槽單根直線長度不應大3.6m；單層超過3.6m的樓層，應分兩節以上製作，層間應安裝中間固定支架。母線槽連接點不應在穿樓板部位，母線槽安裝穿樓板孔時不應有汙水、雜物進入母線內部。母線槽插接饋電孔(分岔接口)應設在可靠及安裝維修方便位置。母線槽垂直安裝時，應先將彈簧支架安裝於母線槽上，再將母線槽及彈簧支架固定於槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4到5層後，由上向下逐層鬆開螺母，使母線槽重量自然承載於支架彈簧上。母線槽連接緊固後，其彎曲度不大於1度.兩條垂直相鄰安裝的母線槽，邊間距不應小於0.1m。 母線槽直線敷設長度超過60m時應設置膨脹(伸縮)節。

2.母線槽的安裝走向

每批母線槽發貨時．都配備走向圖並附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。

3.母線槽安裝前的檢測

檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無鬆動，並保證螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；

4.母線槽的連接

母線槽支架須安裝牢固，按分段序號、相序、編號、方向和安裝標誌正確放置，節與節連接時，相鄰段母線槽應對準，連接後母線槽導體與外殼不應承受機械應力。 連接安裝步驟：先檢查母線槽一端的導體連接麵及接頭器有無磕碰損傷，確認無弊後將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位後運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。)確認無弊後，穿入絕緣螺栓，並注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。
