耐火式絕緣母線槽

結構特點：

耐火式絕緣母線槽雙層外殼結構，強度大。采用的的三明治;相線緊密疊壓結構設計，雙層外殼，外形緊湊，體積小，剛性好、強度大，承載力強，具有阻抗低、電壓降低、動熱穩定性好的優點。

采用性能優良的絕緣耐火材料，母線槽導體銅排所纏繞的雲母符合《電器絕緣雲母製品》標準。該雲母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能；當溫度達到600℃時，雲母帶仍然具有很高的絕緣性不能。

根據不同的耐火極限要求，母線槽隔熱層可采取不同的措施：對於需要作長時間通電的母線，其隔熱層一般直接利用空氣隔熱，以免影響運行過程中熱量的散發；對於平時不通電、僅作應急電源使用時，對耐熱極限要求就會很高，隔熱層需采用矽棉填充（的矽酸鋁耐火纖維氈），使用溫度可達1250℃。母線槽的外殼噴塗耐火塗料，當發生火災的 3~5分鍾時間內，塗料開始發泡、膨脹，形成隔熱層，導熱係數迅速增大，可以****降低熱量的傳遞。內部隔相塊及接頭隔塊均采用耐高溫陶瓷材料製成，耐溫*，且陶瓷穩定性好，不存在一般絕緣材料的老化問題，因此可以****的延長母線的使用壽命。

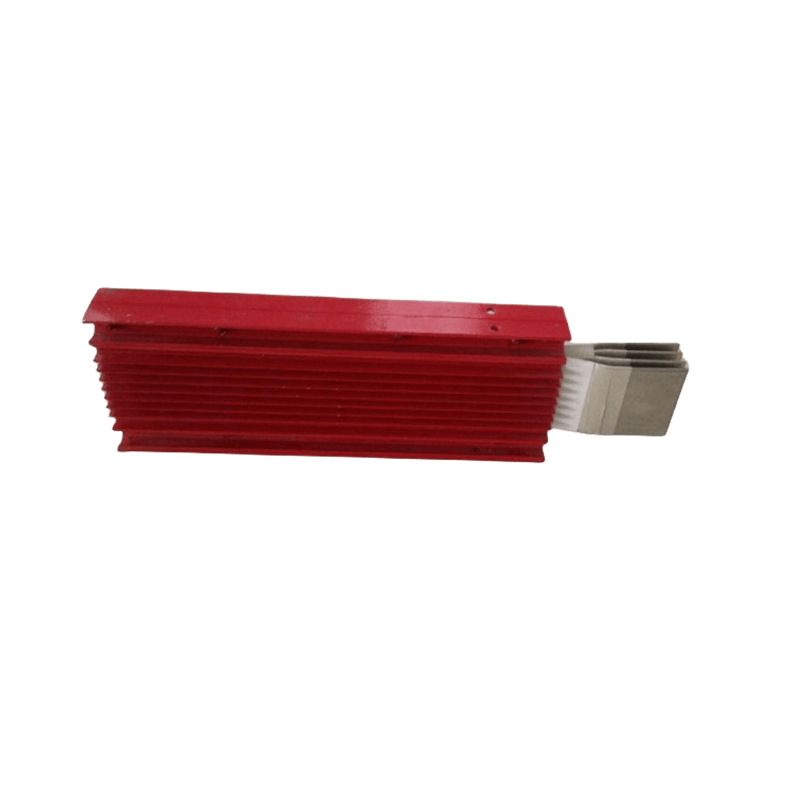

耐火式絕緣母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用於額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電係統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到水平。母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。

技術特點

1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度隻有50℃左右。

2、效率高：可達0.9以上。

3、空氣式母線槽空氣潔淨，體積小。

4、可根據用戶的需要，設計多類型的空氣電加熱器。

5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。

6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯後現象而使溫度控製漂移不定，很適合自動控製。

(1) 母線槽導體銅排所纏繞的雲母帶符合JB/T5019~20-85《電器絕緣雲母製品》及JB/T6488-1~3-92《雲母帶》標準。該雲母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度≥180MPa 介電強度≥35kV/mm 當溫度達到600℃時，雲母帶仍具有很高的絕緣性能

(2) 根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用矽棉填充，本耐火母線所選用的矽棉材料符合GB3003-82《普通矽酸鋁耐火纖維氈》標準，其AL2O3+SiO2含量達96%，持續使用溫度為1050℃，使用溫度達1250℃。

母線係統安全性：

母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害高強度封閉母線，在配電係統中采用插入單元的安裝很安全，耐火母線槽外殼可以作為整體接地，接地非常的可靠，而電纜的PVC外殼易受機械和動物損傷，安裝電纜時****先切斷電源，如果有錯誤發生會很危險，密集型耐火母線槽，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。

母線槽連接件是指除母聯開關和分段開關外悉數支路電流所構成的差動回路。某段母線的小差是指該段母線上所聯接的悉數支路，包含母聯和分段開關，電流所構成的差動回路。母線大差比率差動用於差異母線區內和區外缺陷，小差比率差動用於缺陷母線的挑選。

使用條件

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大於35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。耐火母線槽質量保證

汙染等級按GB7251.1-1997《低壓成套開關設備和控製設備第1部分》的規定選3級。

采用性能優良的絕緣耐火材料

母線槽導體銅排所纏繞的雲母符合《電器絕緣雲母製品》標準。該雲母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能；當溫度達到600℃時，雲母帶仍然具有很高的絕緣性不能。

根據不同的耐火極限要求，母線槽隔熱層可采取不同的措施：對於需要作長時間通電的母線，其隔熱層一般直接利用空氣隔熱，以免影響運行過程中熱量的散發；對於平時不通電、僅作應急電源使用時，對耐熱極限要求就會很高，隔熱層需采用矽棉填充（矽酸鋁耐火纖維氈），高使用溫度可達1250℃。

1、母線槽結構設計的合理性非常強：

母線槽采用的是合理的相線緊密疊壓結構設計，所以母線槽外形更加緊湊、體積更小，另外****的增強了母線槽係統的動熱穩定性。

2、母線槽防水性能很優異：

整體都是采用高性能的絕緣樹脂澆築而成，所以具有優良的氣密性和水密性，能夠直接阻斷灰塵的進入，即便是在連續浸水的情況下也能長期可靠運行。

3、耐火性能：

采用的絕緣樹脂是自熄性絕緣材料，耐火性為A，可以保持線路不中斷，絕緣樹脂不含鹵素，高溫時不會產生有害氣體，安全且****。

4、抗腐蝕性很強：

母線槽整體由環氧樹脂澆注，澆注料也是非金屬，放在在酸性或堿性環境中，也不會與腐蝕性物質發生反應，使得該產品具有優良的防腐性能，能夠****的抵抗各種化學品的侵蝕。母線允許溫升是在正常允許後母線槽本身導體溫度和環境溫度差，江西母線槽，一般是50°，2500母線槽，溫升允許值和環境溫度和都是決定導體規格的要素。

5、母線槽結構導體性能高：

采用強度高，空氣加強複合絕緣結構導體，保證長期運行不老化。絕緣支撐固定結構， 抗動穩定性強，母線槽耐高、低溫性能優，母線槽能在環境溫度零下50度和高溫50度的情況下正常運行。
