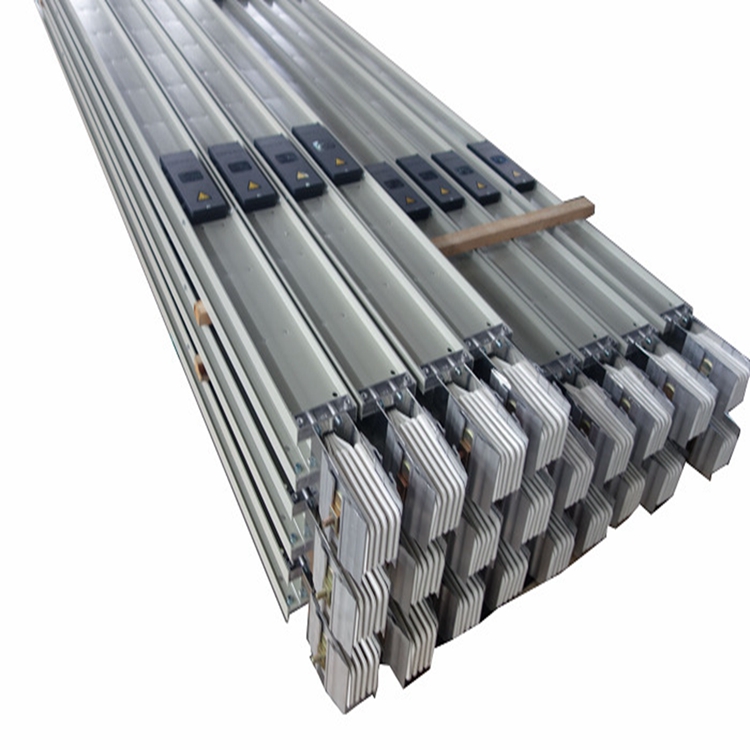

絕緣插接式母線槽

絕緣插接式母線槽是一種傳輸電流的配電裝置，具體是利用鋁、銅母線柱製作的一種封閉的金屬槽裝置，用來匯集和分配電力的載體，所以又稱匯流母線槽。母線槽按照不同的絕緣方式可以分為高強度插接母線槽、密集絕緣插接母線槽以及空氣式插接母線槽三種形式;根據母線槽的結構以及用途的差異又可以分為空氣絕緣、空氣附加絕緣、密集絕緣、耐火、樹脂絕緣以及滑觸式母線槽;按照母線槽外殼的製作材料又可以分為鋼外殼、鋁合金外殼以及鋼鋁混合外殼母線槽。它與傳統電纜以及輸電導線相比較而言，由於其體積小、容量人以及裝拆快捷等特點在進行人規模的電流輸送時有著非常明顯的技術優勢，並且母線槽中使用了高質量的絕緣材料，提高了供配電係統的安全性、可靠性的同時也延民了母線槽的使用壽命。

適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

具有高絕緣、耐電弧、阻燃的高強度絕緣板做銜接附件，用帶有絕緣套管的螺栓緊固。按標準要求，為滿意母線的搭接麵積，螺栓孔與螺栓之間縫隙較小，因為母線槽螺栓增加了絕緣套管，使縫隙更為狹隘。因而兩段母線槽主母排銜接時，兩段母線軸線要嚴厲保持在一條中心線上，並使兩段母線槽的母排及絕緣板的螺栓孔*對齊，穿上螺栓上緊時，每個螺栓要順次用力均勻。此意圖是為防止螺栓上的絕緣套管在設備過程中防止遭到剪切力的效果而導致損害。筆者在工程施工辦理過程中，發現過幾原因為螺栓絕緣套管受力損害形成母線槽絕緣下降的狀況。接地的銜接選用母線殼體能契合接地要求，但當母線外殼悉數選用噴塗處理時，須用導線將兩段母線槽用接地螺栓銜接。母線槽在設備之前和設備之後應對其進行絕緣查看，並進行比較查看是否因為設備質量問題形成母線槽絕緣下降。

插接母線槽安裝：按照母線槽排列圖，將各節母線槽，插接開關箱，插接式母線槽進線箱運至各安裝地點。安裝前應逐節搖測母線槽的絕緣電阻，電阻值不得小於20MΩ。母線槽槽，固定距離不得大於2.5m，水平敷設距地高度不應小於2.2m。各段母線槽槽的外殼連接應是可拆的，外殼間有跨接地線。兩端應可靠接地。母線槽槽的端頭應裝封閉罩。按母線槽排列圖，從起始端（或電氣豎井入口處）開始向上，向前安裝。

 母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建築物的伸縮縫或沉降縫時，采用適應建築物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。組合式鋁合金封閉母線槽安裝技術要求較高，對建築結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。

1、整體式鋁合金側板結構，將導體整體包裹在金屬側板內，阻止了水汽的滲透和有害微塵的侵入，使母線整體的防護等級達到****的IP54防護；密集母線槽等級
2、特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力；
3、整體緊密接觸導體的鋁質側板結構，可以從側板、蓋板等多立麵直接傳輸、散發熱量，改善母線係統的散熱能力，提高載流量；
4、在外殼範圍內構成了整體式接地係統，用戶可以選用此具有>50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，短路電流可先經過大截麵的鋁質金屬外殼作****傳輸，保護整條母線槽係統的安全運行和操作者的安全。

絕緣插接式母線槽就是采用高導電率的銅，鋁製材料製成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

插接式母線槽這種情況就更加明顯了。隨著現代化工程設施和裝備的湧現，各行各業的用電量迅增，插接式母線槽尤其是眾多的高層建築和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送係統中已不能滿足要求，多路電纜的並聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生

1.減少接地故障避免相間短路離相封閉母線因有外殼保護可外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生

2 鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題

3 減少相間短路電動力由於外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

4 提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓製而成母線封閉後從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS係統提高運行的安全可靠性母線封閉後也為采用通風冷卻創造了條件

極限溫升值可以說是鋁合金母線槽關鍵的安全技術參數，也是體現母線槽整體性能的一個重要指標。從鋁合金母線槽的溫升草莓视频在线還可以了解到以下幾個問題：

①銅牌的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，插接式母線槽，溫升自然偏高。

②導體的截麵積：同樣的結構和技術、同樣含銅量的導體截麵積小，高壓母線槽，溫升自然偏高。

③鋁合金母線槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高。

④連接頭結構的好壞：連接頭接觸不好，溫升也會偏高。
