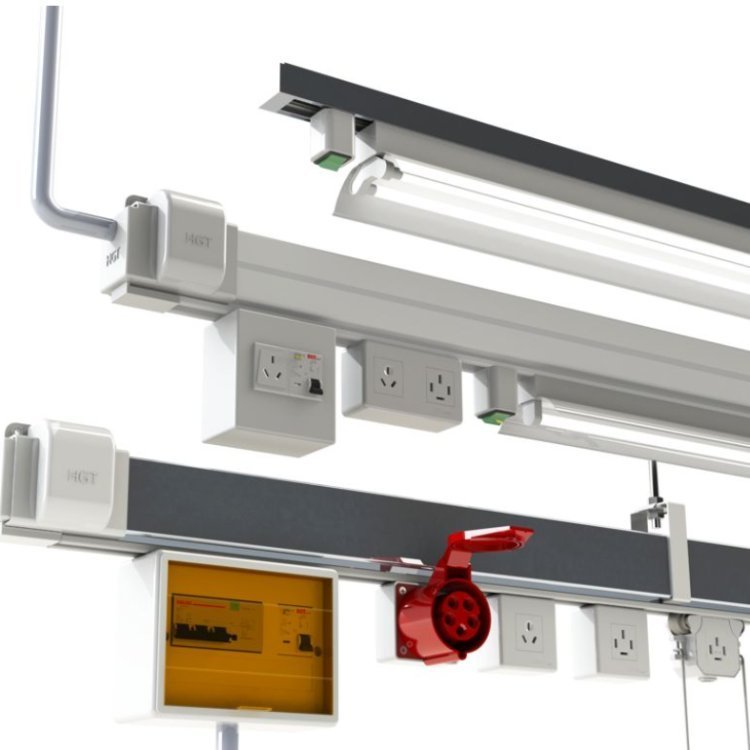

照明低壓母線槽

照明低壓母線槽

結構特點：

(1) 母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

(2) 所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。

(3) 利用絕緣件支承並隔開絕緣導線，用電安全可靠。

(4) 采用通用的兩孔，插接式母線槽，三孔插座，引出分支電源方便，快捷。

(5) 插座設置有利於三相負載均衡。

(6) 提供各種現場安裝方法，用戶可根據需要靈活使用。

母線槽在使用中觸頭部位或接頭部位易發熱，母線槽規格，或選擇母線的載流量考慮不足也會造成母線槽發熱。因此在具體工程設計選擇母線槽的容量時，密集式母線槽，要充分計算建築物的實際用電負荷，並考慮到周圍環境溫度的影響，還要留有餘量！

配電線路采用密集型母線槽與傳統的電力電纜配電方式相比較，有許多突出的優點。如體積小、結構緊湊、占用空間位置小；傳輸電流大，母線槽，能很方便地通過母線槽插接式開關箱引出電源分支線；選材優良、設計精致，具有較高的電氣及機械性能，外殼接地好，空氣絕緣母線槽，安全可靠。因此，絕緣母線槽，在國內外高層與****層民用建築的低壓配電幹線中廣泛采用。密集型母線槽，不如空氣式母線槽插接孔引出分支回路隨意性強，但防火性能好。密集型母線槽的敷設****現場實測，安裝線槽的長度要求較高，母線槽的插接式開關箱高度也應根據設計確定。

性能

1、母線槽外殼采用鋁合餘型材，重量輕，耐腐蝕，穩定性強。

2、額定工作電壓690V,額定電流50A-250A。

3、型材結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。

4、母線槽每隔1M可設置一插口，插接箱可帶電插接。

5、采用積木式結構，具有快速、可靠的電氣和機械連接件性能。

6、高防護等級：IP54。

7、安裝靈活方便。

8、產品符合GB7251.2,  IEC60439.2標準。

注意：照明型母線槽不能露天安裝使用，不能日曬雨淋；也不能在有酸性等腐蝕性氣體嚴重的場所使用。外殼由鋁合金拉擠成型，重量輕、體積小、機械強度高

適用範圍：

照明母線槽主要用於照明輸電係統。尤其是服裝廠、大型商場、超市、醫院、車站、碼頭、機場候機室、現代化辦公室、地下停車庫、隧道及工業廠房等大開間場所的照明用電係統。

通常應按較大長期工作電流選擇母線截麵。並按通過至大短路電纜條件下，校驗母線槽的短時熱穩定性和動穩定性。由於導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸麵具有錫的可靠覆蓋時（如超聲波搪錫等），則允許溫度提高到85℃，受此持續發熱允許溫度的限製，不同材料、截麵的母線槽給出了相應的長期允許電流值，選擇母線槽截麵時，應使母線槽實際的至大長期工作電流小於所選截麵母線槽的長期允許電流值。在年均（jun1）負荷較大、母線槽較長的情況下（如屋外配電裝置母線槽），母線槽在高層建築、城市綜合體以及工廠近距離電力傳輸領域中是供電主的幹線，市場需求量大，一個工程、一個項目需求量會達一千米甚至幾千米；電廠、電站、防雷裝置、重要建築、高低壓開關櫃等輸配電係統都是母線的潛在市場；風電場的建設也不斷促使風電母線槽的研發和推廣。

照明低壓母線槽

極為安全可靠

(1)采用分離空氣絕緣型式，其相間的安全淨距和爬電距離遠遠大於標準要求。

(2)內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力

(3)接頭采用的特殊構造，可以防止安裝時的誤操作。

(4)插口處設置安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止從電表的進線端分接電源.提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣****的提高插接箱插接時無需切斷電源，日為地線總是先接上，後斷開。
