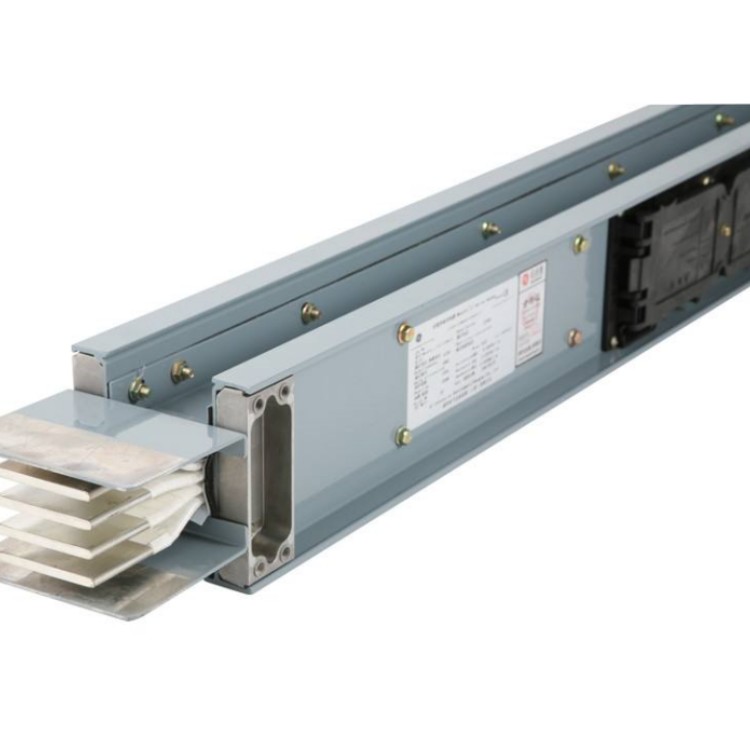

4000A密集型母線槽

結構特點

1、 母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、 母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、 所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變容接口方便。

4、 母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

密集型內部采用典型的三明治結構，設計合理、性能優越，具有穩定可靠

母線槽安裝完畢之後，要對每道安裝工序進行認真檢查，確保安裝完好，正確。通電前****對母線槽係統進行相位和連續性實驗，檢查接地電阻和絕緣電阻，檢查與母線係統相連接的設備相位關係是否正確，待確認無誤後方可通電。

母線係統的插接口裝置上帶的黃色安全蓋板保證操作人員在任何時候都不會接觸到帶電導體，蓋板提供的防護等級為IP54，使得母線係統無需加裝任何特殊裝置便能使用於各種惡劣環境。
快速連接：已申請的“QwikMake”TM連接器，摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。而且由於它的不可翻轉性，使得兩段母線連接時不會發生錯相，簡化安裝程序，更有助於安全快速的安裝。

4000A密集型母線槽外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包裹，該新型絕緣材料耐熱等級達到B級，密集型母線槽，****的保證了母線的動熱穩定性能。母線結構強度高，標準節可做成3m、6m、8m（安裝客戶需求定製），可根據顧客要求在任何位置設置插口，插口間間距不小於0.6m。該母線槽分為三相四線和三相五線製兩種形式，具有安裝迅速，使用方便，安全可靠等特點，適用於汽車製造車間，大型商場，展覽館，機場及高層建築等場所供電使用。由銅母排、殼體、絕緣材料等組成

母線槽安裝完畢後，供電端及分支引線全切斷，密集型母線槽 作用，不與電器設備相連，常溫常態下用1000v兆歐表測是不是其相與相，相與地的絕緣電阻≥20兆歐，弱溫度在30攝氏度以上。

4000A密集型母線槽適用於電力變壓器和低壓配電櫃以及重型負載的連接等大電流輸電場所的使用。

由銅母排、殼體、絕緣材料等組成。銅排表麵有絕緣層，並緊固後夾裝在殼體內，稱為密集絕緣型母線槽。對於三相五線製母線槽係統，相排規格為100-400A，pe排截麵與相導體截麵相同，大於等於630A時，pe排截麵為相導體截麵的一半。母線槽殼體用冷軋鋼板製成，有足夠的機械強度作用，表麵酸洗，磷化，電鍍，噴塑，防腐性能好，壽命長，表麵平整，色澤美觀，防護等級IP45以上。外殼接地方便、可靠、安全、保護電路連接性實驗合格。待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

技術參數

1、 采用“三明治"密封結構，一般防護等級為IP54。

2、 母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。

3、 母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。

4、 母線槽係統在火災發生後，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。

關於母線槽的外殼組裝，母線槽外殼的組裝采用進口金屬無孔鉚接設備，強度高，密集型母線槽 安裝，密封效果好，提高了外殼的防護等級，防護等級可達IP54，母線槽蓋板與側板組裝後整體性好，電氣連接性能優。當係統出現高容量短路故障時，外殼具接地用途，使係統直接與大地相同。

母線槽以 全封閉式結構，外殼密封性好，防護等級達IP65，能適應任何惡劣的安裝場所使用。能耗小，密集型母線槽承載電流能力強

母線槽外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效後，增強了其外殼的剛性。外殼表麵處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表麵30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，密集型母線槽 廠家減少了熱阻抗，提高了導體的導電性能

母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，密集型母線槽生產廠家，對各種母線槽，通常應該按照長期工作電流選擇母線槽截麵。並且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情
