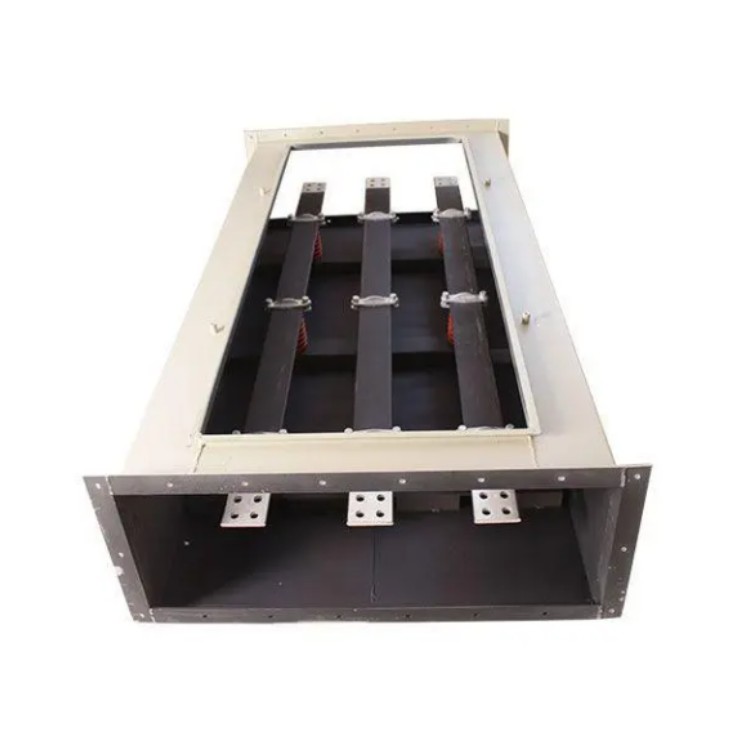

共箱型絕緣母線槽

共箱型絕緣母線槽由於母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，高壓共箱母線槽批發，且使用壽命長，與傳統的配電或比較，設備所占麵積顯著減少並且外觀美觀，對於大型建築物的施工和配電非常有利母線槽的結構特點:

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，接頭處的特殊構造也可以幫到很大的忙。

結構特點：

(1) 母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

(2) 所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，共相封閉母線通用性好。

(3) 利用絕緣件支承並隔開絕緣導線，用電安全可靠。

(4) 采用通用的兩孔，三孔插座，引出分支電源方便，快捷。

(5) 插座設置有利於三相負載均衡。

(6) 提供各種現場安裝方法，用戶可根據需要靈活使用。

母線槽故障處理原則：雙母接線的母線發生故障，在處理故障過程中要注意母線保護的運行方式，必要時應短時停運母線保護。

連接在母線上的元件故障或由於分路開關拒動，造成越級掉閘使母線失去電壓，應進行詳細檢查，立即將母線槽故障元件隔離或拉開故障分路開關兩側刀閘後，迅速恢複母線運行，送出其它分路。

共箱型絕緣母線槽

1、母線通道水平安裝，兩支架間距≯2500㎜，垂直安裝間距≯3600㎜;

2、垂直安裝時，安裝支架應與通道側板配鑽孔，采用M6-M8螺栓緊固。

3、安裝施工工藝，應優先采用從饋送電係統，由母幹線至分支幹線的施工方案;

另外在布線過程中是比較靈活的，因為從各種插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，母線槽具有很強的通用性，母線槽在調整了各方麵的用電設備的位置以後，那麽這樣的供電係統是不需要進行改變的。

對於包含一個斷路器的分接單元，其斷路器分接單元的額定電流由母線槽製造商按照斷路器製造商給出的數據和分接單元的設計(例如:分接單元外殼的尺寸)給出。

母線槽安裝結束到通電往往有一段時間，其間潮氣也會進入，因此冒然送電是危險的，送電前須測量絕緣電阻。

母線槽安裝環境往往不是潔淨場所，因此安裝時須防止建築垃圾進入接頭內，在接頭進行安裝封板前，應該用吸塵器進行清掃。有的單位將母線槽的機加工和總裝處在同一大車間內，這是錯誤的布局，兩者須分布在兩個相互隔離的車間內，才能避免機加工產生的金屬屑，由於人員的走動而進入母線槽殼體內。

母線槽在使用中觸頭部位或接頭部位易發熱，或選擇母線的載流量考慮不足也會造成母線槽發熱。因此在具體工程設計選擇母線槽的容量時，要充分計算建築物的實際用電負荷，並考慮到周圍環境溫度的影響，還要留有餘量。

1.相對於普通導線連線係統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線係統比一般導線布線更加方便。

3.因為母線母線係統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因為此係統的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。 分接器通常可以隨時添加或刪除與母線帶電，這樣可以****生產停電停機時間。

5.垂直安裝在同一個係統中可用於上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位於沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.係統非常緊湊，因此提供了節省空間

7.美觀，母線槽能與鍍鋅，鋁等裝置完成對接安裝。

安裝

1、整個幹線係統由多段母線槽單元（按照相應的出廠編號）插接組裝而成：每兩段母線槽插接安裝完畢後，兩蓋板端頭之間的距離為200mm。

2、將兩段母線槽兩端相互插入後，穿入絕緣螺栓，墊入碗形墊片，用力矩扳手將螺栓擰緊，然後裝上接頭蓋板，扭緊接頭螺栓。緊固後的檢驗要求用0.01mm塞尺檢查，應插不進去為宜。

3、母線槽始終端母線插入各自相應出廠編號的始端箱及終端箱內，黃岡母線槽，用塵板將與其上表麵固定即可。

4、通電前****對母線槽係統進行相位和連接性試驗。檢查接地電阻和絕緣電阻，絕緣****用1000V或500V兆歐表測其冷態絕緣電阻，每段不低於20MΩ。

5、室內饋電母線槽和插入式母線槽水平走向時，根據電流大小可以在每1.8m—2.5m放一支撐，每4.88m垂直走向時放一彈簧支撐，可以釋放伸張力。戶外母線槽每1.5m放一支撐，水平垂直均相同。
