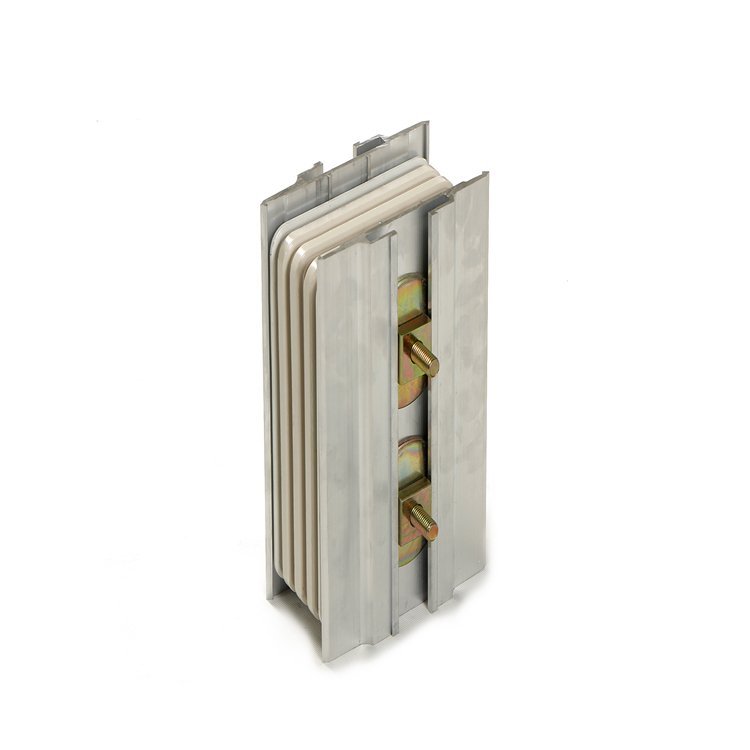

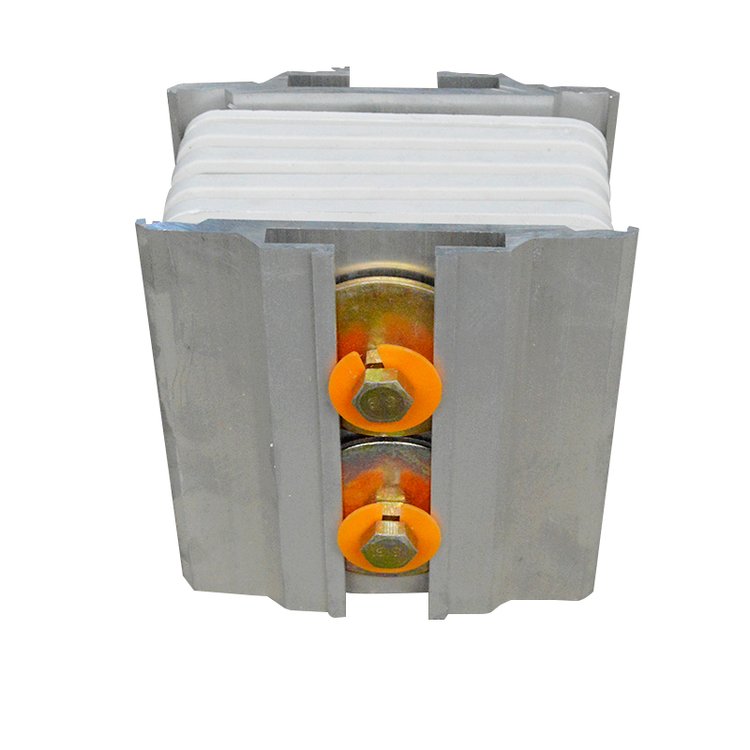

500A母線槽連接器

1.500A母線槽連接器摒棄了傳統的設計，采用了單螺栓夾緊機構，安裝快捷、可靠，安裝速度較傳統連接器快一倍。

2.500A母線槽連接器采用了雙頭定扭矩螺栓，確保了連接所需的壓力;配以特i製的碟形彈簧，確保了連接接觸麵間的持久壓力。

3.可單獨配置有溫度指示模塊，母線槽連接器，確保在係統故障、溫升過高時可以提醒檢修。

4.連接母排截麵是密集型母線槽係統母排截麵的1.2倍以上，母線槽檢測線，接觸麵為雙麵搭接，****降低了接觸電阻。

5.絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離。

母線槽在維護檢查時，通常對以下內容進行檢查： 　　

1、檢查所有的緊固件和導電部門的接觸是否有鬆動; 　　

2、檢查絕緣材料是否泛起變質老化，導電部門是否泛起熔化變質; 　

3、檢查母線槽內是否有異物進入，或者是有滲水的現象。 　　

針對以上的檢查，假如發現題目時，要及時的處理和解決，不要留下隱患。

 裸導線的截麵積一般為10平方毫米至100平方毫米；絕緣導線的截麵為2.5平方毫米至75平方毫米；屏蔽電線的截麵為4平方毫米至125平方毫米；鎧裝導線的截麵積為16.5mm2以上。 電力係統采用的各種導體之間相互連接的裝置稱母線連接器。按結構可分為固定式母線和活動式母線兩種類型：

（1）固定式：將帶插頭的插片固定在設備本體上，使用時用螺栓將其擰緊即可使用；

（2） 活動式：由螺杆驅動的螺釘旋轉帶動插頭轉動而完成安裝工作，這種形式適用於大規格的插頭和插座的安裝作業中，例如大型變電站內開關櫃內的開關安裝作業中的插頭及插座的安裝工作等等。

母線槽的金屬外殼等外露可導電部分應符合下列規定：

（1）母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

（2）連接附側板的導體截麵不應小於幹線保護導體的等效截麵積；

（3）兩單元母線槽連接時，幹線保護導體的結構，應保證PE線不先斷開；

（4）母線槽的連接器應同時連通金屬外殼端頭的附側板；

（5）端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

（6）各連接處不得有絕緣層，應保持保護電路性，連接的接觸麵積不應小於幹線保護導體的截麵積；

1)橡膠密封圈或聚四氟乙烯V形環與石墨環和靜環座配合太緊，石墨受擠壓，在動態下碎裂。

(2)在安裝密封室和泵體時撞擊太重，或泵體密封室嚴重傾斜。

(3)軸的擺動和串量超過規定值。

(4)密封水中斷溫升過高，揚中母線槽，密封環熱裂，而又突然送密封水，使密封環劇烈收縮而碎裂。
