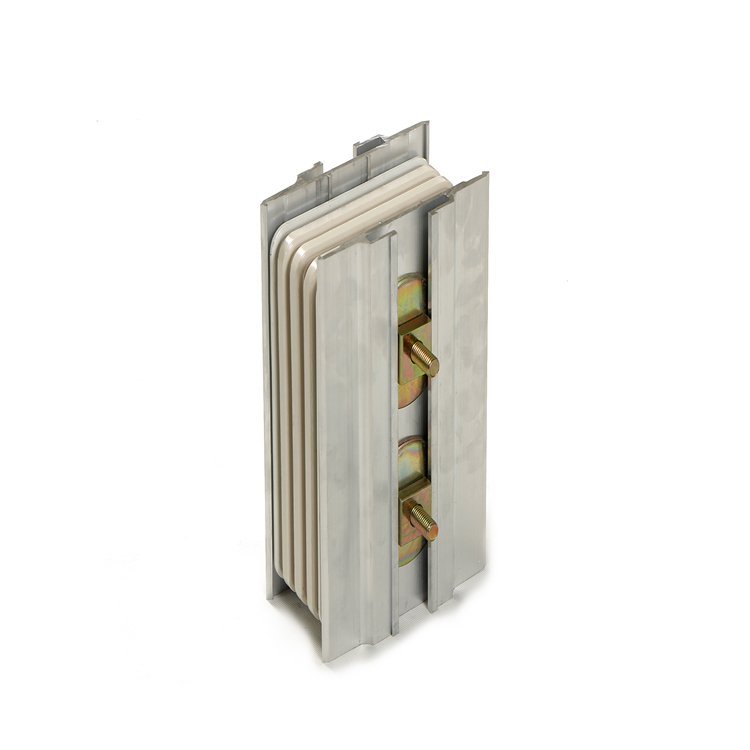

2000A母線連接器

2000A母線連接器由於大樓、工廠等各種建築電力的需要，而且這種需要有逐年增加的趨勢，使用原來的電路接線方式，即穿管方式，施工時帶來許多困難，而且，當要變更配電係統時，要使其變簡單一些幾乎是不可能的，然而，如果采用母線槽的話，非常容易就可以達到目的，另外還可使建築物變得更加美觀。

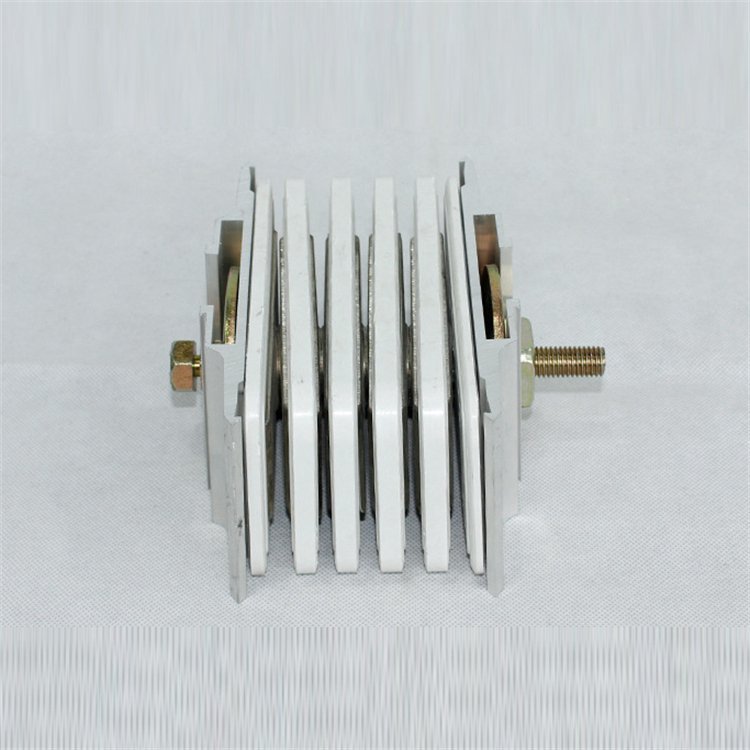

1.摒棄了傳統的設計，采用了單螺栓夾緊機構，安裝快捷、可靠，安裝速度較傳統連接器快一倍。

2.采用了雙頭定扭矩螺栓，確保了連接所需的壓力;配以特i製的碟形彈簧，確保了連接接觸麵間的持久壓力。

3.可單獨配置有溫度指示模塊，母線槽連接器，確保在係統故障、溫升過高時可以提醒檢修。

4.連接母排截麵是密集型母線槽係統母排截麵的1.2倍以上，母線槽檢測線，接觸麵為雙麵搭接，****降低了接觸電阻。

5.絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離。

當母線槽發作短路時，就有比正常作業電流大許多倍的短路電流從電源經過大電流母線流到短路點。這種短路電流常達15KA以上，要對母線發作力的(機械的)和熱的效應。為此有必要校驗母線接受短路電流效果的才能，即校驗母線的動安穩性和熱安穩性。關於短路電流的計算，可參閱有關書本。大體說來，它由工頻的溝通重量和直流衰減重量構成，其間溝通重量又包括次暫態衰減、暫態衰減和穩態三個重量，並由體係中的線路、變壓器和發電機等的歸納參數以及發電機的主動勵磁調節器決議，直流衰減重量是隨同溝通重量發作的自由重量，由溝通重量的初相角(即短路初瞬間的相角)和體係的歸納電磁特性決議。

2000A母線連接器長期運行時每年定期檢測一次接頭溫升，接頭溫升應按照GB7251標準不超過70K為合格（環境溫度為40度）。檢查所有母線槽接頭連接螺栓及導電體接觸部分是否有鬆動現象。防止因鬆動產生的阻值高而使接頭發熱現象。檢查絕緣材料是否有老化現象，導電部分是否有熔化變形現象。如發現有相間接地、絕緣擊穿現象，應分段拆除並用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣包覆處理。

首先，母線槽配件中的連接器的功能僅僅是將一節一節的母線槽（包括直線段和彎頭等）連接成為一個整體，定製母線槽，隻是一個接頭而已。因為一條母線回路一般為幾十米或幾百米，而母線的生產隻能是一節一節，長也就6米一節，所以****運倒現場後再靠連接器將每節連接起來。

母線槽配件中接頭器穿牆處的連接器設置原則是：連接器不得設置在牆體內，因為如果處於牆體內，一是無法日後的檢修，二是潮氣較大會引起連接器處的導體氧化過快、絕緣件老化快，甚至出現短路事故。

而至於母線槽接頭器轉彎後連續要穿兩堵牆的情況，如果兩堵牆的近距離在500mm以上而且環境不是太潮濕的話，空氣絕緣型封閉母線槽，是*可以把連接器設置在兩堵牆之間的，如果兩堵牆距離很近，則需要在母線連穿兩堵牆後再設置連接器，也就是情願彎頭分段長一些也要把連接器避開牆體。

母線槽在維護檢查時，通常對以下內容進行檢查： 　　

1、檢查所有的緊固件和導電部門的接觸是否有鬆動; 　　

2、檢查絕緣材料是否泛起變質老化，導電部門是否泛起熔化變質; 　

3、檢查母線槽內是否有異物進入，或者是有滲水的現象。 　　

針對以上的檢查，假如發現題目時，要及時的處理和解決，不要留下隱患。

 多路輸出功能封閉母線槽連接器裸導線的截麵積一般為10平方毫米至100平方毫米；絕緣導線的截麵為2.5平方毫米至75平方毫米；屏蔽電線的截麵為4平方毫米至125平方毫米；鎧裝導線的截麵積為16.5mm2以上。 電力係統采用的各種導體之間相互連接的裝置稱母線連接器。按結構可分為固定式母線和活動式母線兩種類型：

（1）固定式：將帶插頭的插片固定在設備本體上，使用時用螺栓將其擰緊即可使用；

（2） 活動式：由螺杆驅動的螺釘旋轉帶動插頭轉動而完成安裝工作，這種形式適用於大規格的插頭和插座的安裝作業中，例如大型變電站內開關櫃內的開關安裝作業中的插頭及插座的安裝工作等等。

配件包括支架、吊架等，用於固定、支撐水平和豎直方向母線槽。

a、 母排的剪切、衝孔和折彎精度要保證特別是折彎精度，折彎角度的變化會導致導體端頭長短不一：

b、 蓋板、側板所有的毛刺要清理幹淨，鋼製外殼水平彎通的側板折彎時，外側板需要折彎機成型，減少彎曲半徑;內側板則手工彎製，加大彎曲半徑，這樣才能****避免導體和側板有尖銳棱角的接觸，從而保護絕緣層不受損傷;

c、 彎通側板衝孔定位要嚴格按空氣型標準執行，否則轉角處母排會鬆動，導致散熱效果下降，運行噪音加大。

 1.雙金屬插腳結構，表麵鍍銀處理，確保持久的接觸壓力和較低的接觸電阻

2.配備了安全聯鎖機構，插接箱未安裝到位時，無法合閘，能避免插接箱帶負荷插拔。

3.插接箱的所有帶電部件均進行了電器隔離，插接箱安裝時，其地線先於相線與母線槽係統接通，插接箱拆卸時，地線後斷開。
