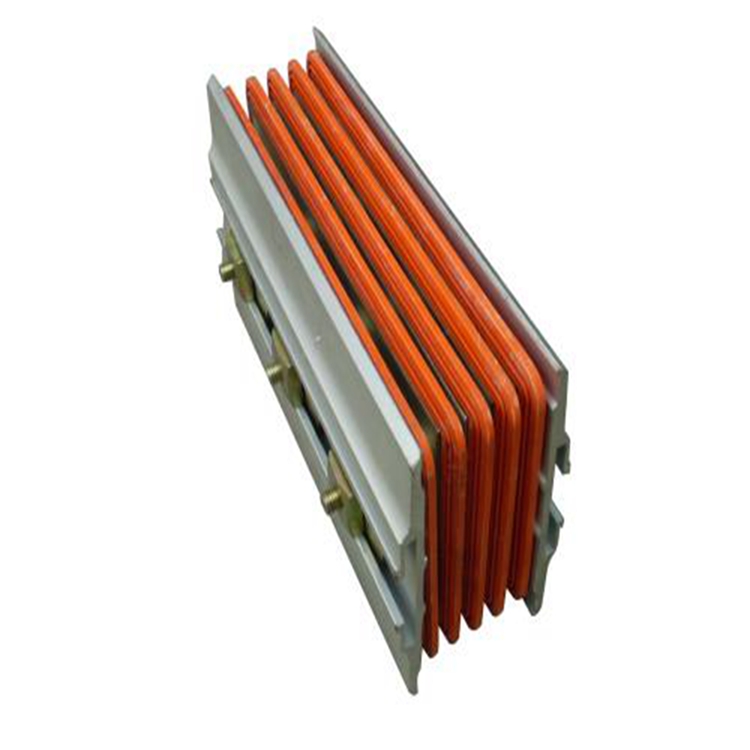

2000A母線槽連接器

2000A母線槽連接器是雙頭設計，保證安裝時用標準扳手旋緊時整個母線係統安裝力矩相同。在達到旋緊力矩時，螺釘上的指示牌脫落，說明該接頭連接已達到佳狀態。安裝者無需采用力矩扳手，可節約75％安裝時間。該螺釘可在維修和拆裝時二次利用。螺釘和外殼間的碗型墊圈可確保整個接觸麵壓力均（jun1）勻。

首先，母線槽配件中的連接器的功能僅僅是將一節一節的母線槽（包括直線段和彎頭等）連接成為一個整體，定製母線槽，隻是一個接頭而已。因為一條母線回路一般為幾十米或幾百米，而母線的生產隻能是一節一節，長也就6米一節，所以運倒現場後再靠連接器將每節連接起來。

母線槽配件中接頭器穿牆處的連接器設置原則是：連接器不得設置在牆體內，因為如果處於牆體內，一是無法日後的檢修，二是潮氣較大會引起連接器處的導體氧化過快、絕緣件老化快，甚至出現短路事故

母線槽的金屬外殼等外露可導電部分應符合下列規定：

（1）母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

（2）連接附側板的導體截麵不應小於幹線保護導體的等效截麵積；

（3）兩單元母線槽連接時，幹線保護導體的結構，應保證PE線不先斷開；

（4）母線槽的連接器應同時連通金屬外殼端頭的附側板；

（5）端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

（6）各連接處不得有絕緣層，應保持保護電路性，連接的接觸麵積不應小於幹線保護導體的截麵積母線連接器是母線與電纜的連接器件。

2000A母線槽連接器

母線與電纜之間的連接，一般采用絕緣銅導線或光纜、雙絞線和同軸電纜等作為傳輸介質。在電力係統中常用的導體有裸銅導線（如架空明敷）、絕緣電線（如塑料護套軟電線和橡皮絕緣電線）、屏蔽電線、鎧裝電纜等。

1、 鈑金製作：

a、 母排的剪切、衝孔和折彎精度要保證特別是折彎精度，折彎角度的變化會導致導體端頭長短不一：

b、 蓋板、側板所有的毛刺要清理幹淨，鋼製外殼水平彎通的側板折彎時，外側板需要折彎機成型，減少彎曲半徑;內側板則手工彎製，加大彎曲半徑，這樣才能****避免導體和側板有尖銳棱角的接觸，從而保護絕緣層不受損傷;

c、 彎通側板衝孔定位要嚴格按空氣型標準執行，否則轉角處母排會鬆動，導致散熱效果下降，運行噪音加大。

 1.雙金屬插腳結構，表麵鍍銀處理，確保持久的接觸壓力和較低的接觸電阻

2.配備了安全聯鎖機構，插接箱未安裝到位時，無法合閘，能夠避免插接箱帶負荷插拔。

3.插接箱的所有帶電部件均進行了電器隔離，插接箱安裝時，其地線先於相線與母線槽係統接通，插接箱拆卸時，地線後斷開。
