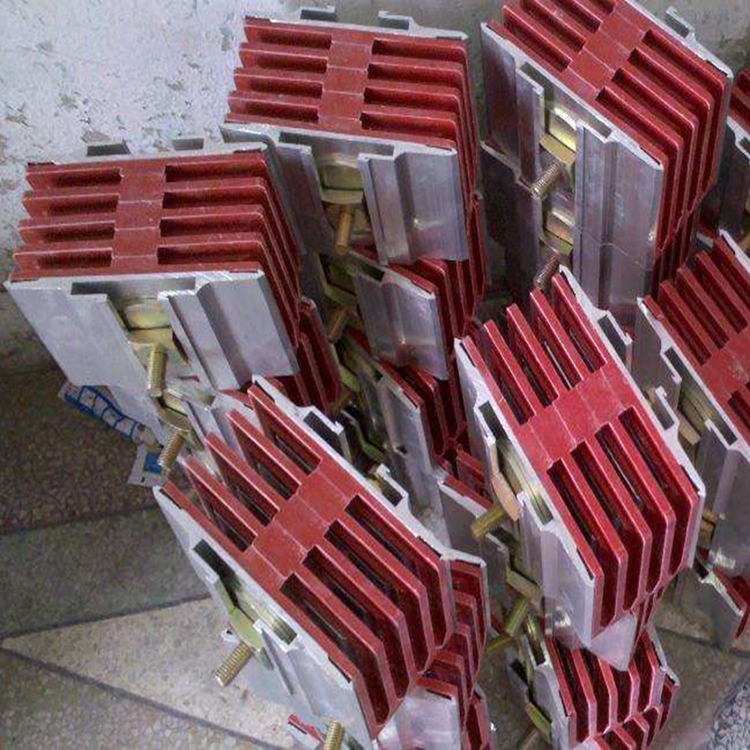

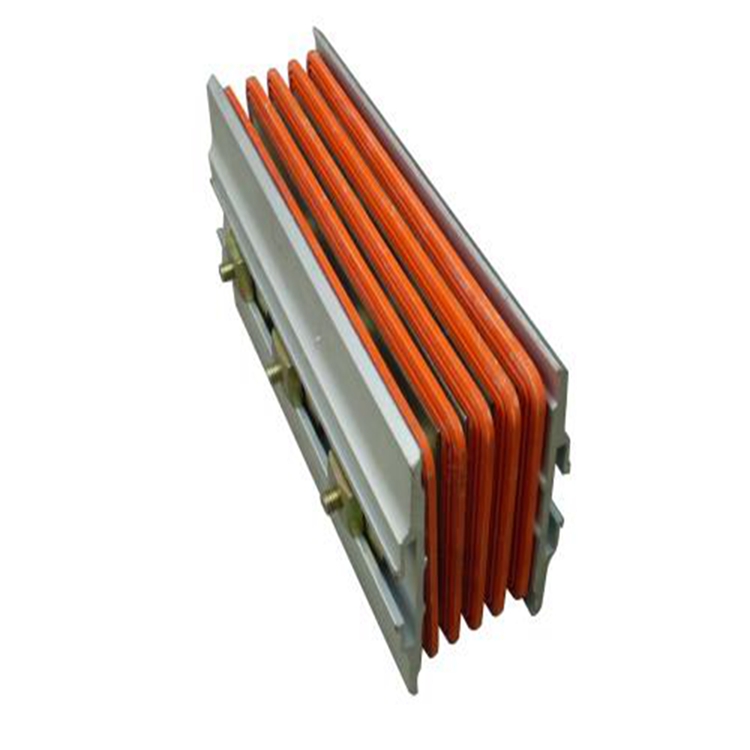

630A母線槽連接器

630A母線槽連接器母線槽在一些高層建築和大型的工廠裏麵都有很好的應用，主要是用在供電係統中，使電力係統布線簡樸。但是，母線槽運行中會時冷時熱，絕緣層在熱的時候排除潮氣，在冷的時候又吸進潮氣，這就會使絕緣質量下降，並且接頭也會鬆動氧化，所以，批發母線槽，母線槽是要按期的進行維護檢查的。 　　

母線槽在維護檢查時，通常對以下內容進行檢查：接地導體作為係統的生命安全線是十分重要的，DWP係列的產品設計，能大限度的提供大容量電網配電的保護，為接地故障提供可靠的接地路徑，為地線短路提供短的路徑。

短路承受強度大，動熱穩定性好

母線槽采用 “三明治”基本結構，進行多項實際優化設計，大幅提升了產品的使用可靠性。絕緣材料*的耐熱性和絕緣強度、載流導體和鋁合金外殼的無磁性使得整個係統能承受更高的短路峰值電流，具有穩定的動熱穩定性能。

耐腐蝕性能：金屬外殼的母線槽不能防酸雨腐蝕，化工廠產生的腐蝕性氣體，甚至有腐蝕性的液體會濺落到電氣產品上。這就要求母線有抗腐蝕性能。澆注母線槽的環氧樹脂澆注料具有優良的防腐性能，能抵抗各種化學品的侵蝕。它是雙頭設計，保證安裝時用標準扳手旋緊時整個母線係統安裝力矩相同。在達到旋緊力矩時，螺釘上的指示牌脫落，說明該接頭連接已達到佳狀態。安裝者無需采用力矩扳手，可節約75％安裝時間。該螺釘可在維修和拆裝時二次利用。螺釘和外殼間的碗型墊圈可確保整個接觸麵壓力均勻。

首先，母線槽配件中的連接器的功能僅僅是將一節一節的母線槽（包括直線段和彎頭等）連接成為一個整體，定製母線槽，隻是一個接頭而已。因為一條母線回路一般為幾十米或幾百米，而母線的生產隻能是一節一節，長也就6米一節，所以運倒現場後再靠連接器將每節連接起來。

母線槽配件中接頭器穿牆處的連接器設置原則是：連接器不得設置在牆體內，因為如果處於牆體內，一是無法日後的檢修，二是潮氣較大會引起連接器處的導體氧化過快、絕緣件老化快，甚至出現短路事故

1、 鈑金製作：

a、 母排的剪切、衝孔和折彎精度要保證特別是折彎精度，折彎角度的變化會導致導體端頭長短不一：

b、 蓋板、側板所有的毛刺要清理幹淨，鋼製外殼水平彎通的側板折彎時，外側板需要折彎機成型，減少彎曲半徑;內側板則手工彎製，加大彎曲半徑，這樣才能****避免導體和側板有尖銳棱角的接觸，從而保護絕緣層不受損傷;

c、 彎通側板衝孔定位要嚴格按空氣型標準執行，否則轉角處母排會鬆動，導致散熱效果下降，運行噪

1.雙金屬插腳結構，表麵鍍銀處理，確保持久的接觸壓力和較低的接觸電阻

2.配備了安全聯鎖機構，插接箱未安裝到位時，無法合閘，能夠****避免插接箱帶負荷插拔。

3.插接箱的所有帶電部件均進行了****的電器隔離，插接箱安裝時，其地線先於相線與母線槽係統接通，插接箱拆卸時，地線後斷開。

630A母線槽連接器母線連接器是母線與電纜的連接器件。母線與電纜之間的連接，一般采用絕緣銅導線或光纜、雙絞線和同軸電纜等作為傳輸介質。在電力係統中常用的導體有裸銅導線（如架空明敷）、絕緣電線（如塑料護套軟電線和橡皮絕緣電線）、屏蔽電線、鎧裝電纜等。

首先，母線槽配件中的連接器的功能僅僅是將一節一節的母線槽（包括直線段和彎頭等）連接成為一個整體，定製母線槽，隻是一個接頭而已。因為一條母線回路一般為幾十米或幾百米，而母線的生產隻能是一節一節，長也就6米一節，所以****運倒現場後再靠連接器將每節連接起來。

母線槽配件中接頭器穿牆處的連接器設置原則是：連接器不得設置在牆體內，因為如果處於牆體內，一是無法日後的檢修，二是潮氣較大會引起連接器處的導體氧化過快、絕緣件老化快

母線槽的金屬外殼等外露可導電部分應符合下列規定：

（1）母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

（2）連接附側板的導體截麵不應小於幹線保護導體的等效截麵積；

（3）兩單元母線槽連接時，幹線保護導體的結構，應保證PE線不先斷開；

（4）母線槽的連接器應同時連通金屬外殼端頭的附側板；

（5）端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

（6）各連接處不得有絕緣層，應保持保護電路****性，連接的接觸麵積不應小於幹線保護導體的截麵積

1.摒棄了傳統的設計，采用了單螺栓夾緊機構，安裝快捷、可靠，安裝速度較傳統連接器快一倍。

2.采用了雙頭定扭矩螺栓，確保了連接所需的壓力;配以特i製的碟形彈簧，確保了連接接觸麵間的持久壓力。

3.可單獨配置有溫度指示模塊，母線槽連接器，確保在係統故障、溫升過高時可以提醒檢修。

4.連接母排截麵是密集型母線槽係統母排截麵的1.2倍以上，母線槽檢測線，接觸麵為雙麵搭接，****降低了接觸電阻。

5.絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離。
