NHMC-2500A耐火母線槽

NHMC-2500A耐火母線槽產品介紹

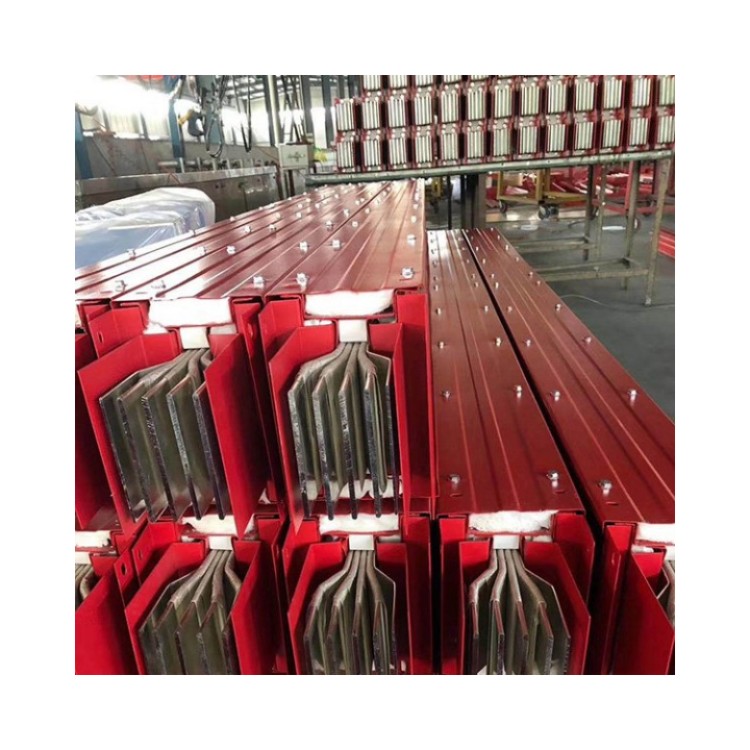

耐火型母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用於額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電係統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到水平。母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。

相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。並能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。 新一代環保產品密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。母線槽另外母線槽可加設智能監控係統

耐火母線和耐火電纜如何合理運用，由於耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由於環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以後運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線1、母線槽結構設計的合理性非常強：

母線槽采用的是合理的相線緊密疊壓結構設計，所以母線槽外形更加緊湊、體積更小，另外****的增強了母線槽係統的動熱穩定性。

2、母線槽防水性能很優異：

整體都是采用高性能的絕緣樹脂澆築而成，所以具有優良的氣密性和水密性，能夠直接阻斷灰塵的進入，即便是在連續浸水的情況下也能長期可靠運行。

母線耐火絕緣介質主要采用絕緣支撐選用氧化鋁高溫陶瓷件，可耐高溫達1000℃。母線銅導體絕緣采用聚酰亞氨和耐高溫粉雲母帶混合纏繞。(聚酰亞氨俗稱黃金帶，是電工行業的絕緣材料，具有較好的耐高溫和介電性能，介電強度≥22000V，在高溫中無有毒氣體釋出；粉雲母帶耐火溫度高達960—1000℃/1.5小時，參照IEC371-3-8、GBl2666.6耐火特性試驗達到A類要求。)

采用“三明治”密封結構設計，一般防護等級為IP54。

母線係統可承受3750V的工頻耐壓，1min無擊穿閃絡。

母線係統在以額定電流正常工作時，溫升不高於：接頭處60K、外殼30K、槽內40K。

母線槽係統在火災發生後，燃燒溫度上升到960℃時。仍然能夠維持正常運行。采用的導電和絕緣材料，母線槽係統次啊用鍍錫或者鍍銀銅排、鋁排作為導電材料，導電排的外表麵均有良好的防腐保護。導電排采用B級（130℃）的熱成型聚酯薄膜絕緣材料整體包裹，****地提高了母線的絕緣強度和抗衝擊強度。母線采用環保型絕緣材料，通過歐盟要求的SGS 六項物性檢測及UL認證。主要應用於現代化的車間、汽車製造廠、電機製造業的工業電爐、廠房和高層建築等等。

始端母線槽提供與低壓配電櫃、變壓器低壓側、始端進線箱及其他配電設備的直接連接，每個彎頭配置一套接頭組件，地下室銅鋁複合導體，母線槽垂直安裝為確保安全使用隱匿性，高層建築的每層樓層垂直安裝高度大於4m時都****增設彈簧支架，以支撐每層每層的母線槽自身的荷載

NHMC-2500A耐火母線槽參數：

1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量範圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min
7、室溫-1050℃ 180min 室溫-1115℃ 240min
8、室溫-1150℃
9、爐內溫度：±15℃
10、試件內部溫度：±10℃
11、試件背火溫度：±4℃
12、測溫傳感器：
13、爐內：6隻鎧裝鎳鉻鎳矽K值熱電偶 精度等級：II級
14、背火：6隻鎧裝鎳鉻鎳矽K值熱電偶 精度等級：II級
15、計時範圍：0-360min 計時精度：

16、試樣水平燃燒長度：2.4m
電力電纜母線槽阻燃試驗機試樣垂直燃燒長度：1.6m
設備外形尺寸：長×寬×高（3×2×2.5）m；

設備重量：約4000 Kg，現場安裝。

始端母線槽提供與低壓配電櫃、變壓器低壓側、始端進線箱及其他配電設備的直接連接，耐火母線槽，每個彎頭配置一套接頭組件，地下室耐火母線槽，銅鋁複合導體，母線槽垂直安裝為確保安全使用隱匿性，高層建築的每層樓層垂直安裝高度大於4m時都****增設彈簧支架，以支撐每層每層的母線槽自身的荷載

對於母線槽的施工，其實並不是一件容易的事情，草莓视频在线在使用的過程中也要做好一些準備工作，隻有滿足這些作業條件之後才能夠更好地進行施工。

1、草莓视频在线需要具有完善的母線槽施工圖紙及產品技術文件。

2、要保證封閉插接母線安裝部位的建築裝飾工程已經全部結束。

3、保證電氣設備安裝完畢並檢驗合格。

4、保證安裝位置以及尺寸正確無誤。

5、做好基本的施工圖的審查、會審工作，同時草莓视频在线還需要參加設計交底。

耐火時間：180分鍾

耐火溫度：1100度

耐火絕緣材料---陶瓷化矽橡膠

目前能夠燒成陶瓷狀的高分子複合材料，它由****矽、二氧化矽、特製瓷化粉和耐火材料及助劑為主要成分組成，不含鹵素和其他有害物質，

在常態下長久性保持矽橡膠的柔軟特性。彈性、機械性能優越、 隔音、避震、抗衝擊、抗折彎、耐曲撓、結殼性、隔熱性等性能都非常良好。

耐火母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。
