技術性能
1.本廠生產的FH型耐火絕緣母線槽符合IEC439-2標準，及JB8511-1996空氣絕緣母線槽部頒標準和GB/T9978-88建築構件耐火試驗標準的規定。
2.FH型耐火絕緣母線槽使用額定電壓為660V以下，頻率為50Hz或60Hz。
3.FH 型耐火絕緣母線槽電能在著火30min內，試驗電壓為1000V，絕緣電阻在10MΩ以上，在著火60min時，絕緣電阻在0.5Ω，試驗電壓在1000V以上。
4.FH型耐火絕緣母線槽采用雙排螺栓連接，性能極為穩定，安裝方便，外殼防護等級符合IP40所規定的要求。
5.耐火試驗升溫曲線圖：
1原材料確保：物資部出示報驗單，經技術查驗後，即可應用，不過關的原材料禁止應用。
2工藝流程質量管理：推行品質目標責任書，嚴苛按規範開展工程施工，對工程施工質量操縱，搞好自查、互查和預檢工作中。推行工藝流程工程驗收製，下一條工藝流程工程施工前，必需對上一條工藝流程開展工程驗收母線槽，不符工程驗收規範的下一條工藝流程不可以工程施工，一切狀況下不容許減少產品質量標準。
技術特點
1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度隻有50℃左右。
2、效率高：可達0.9以上。
3、空氣式母線槽空氣潔淨，體積小。
4、可根據用戶的需要，設計多類型的空氣電加熱器。
5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。
6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯後現象而使溫度控製漂移不定，很適合自動控製。
7、機械性能好：因為空氣式母線槽的發熱體為特製合金材料，所以在高壓空氣流的衝擊下，它比任何發熱體的機械性能和強度都好，這對於需要長時間連續不斷對空氣加溫的係統和附件試驗
結構性能
1、 采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線係統具有阻抗低、電壓降低、動熱穩定性好的優點。
2、 外殼采用冷成型薄鋼型材混合組成。其兩邊側板為我廠的雙層中空結構，通過緊密中強
根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用矽棉填充，本耐火母線所選用的矽棉材料符合GB3003《普通矽酸鋁耐火纖維氈》標準，其AL2O3+SiO2 含量達 96% ，持續使用溫度為 1050℃ ，^高使用溫度達1250℃。
母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。並能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。 新一代環保產品密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。封閉式密集型母線槽另外母線槽可加設智能監控係統
耐火母線和耐火電纜如何合理運用，由於耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，母線槽，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，耐火母線槽，也能保證供電運行在1.5小時以上，而不會由於環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，封閉母線槽，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以後運行維護都不方便，瓦楞型母線槽，當線路輸送的容量較大的時候，一般都會選用耐火母線，目前，線路輸送的電容量都是比較大的。

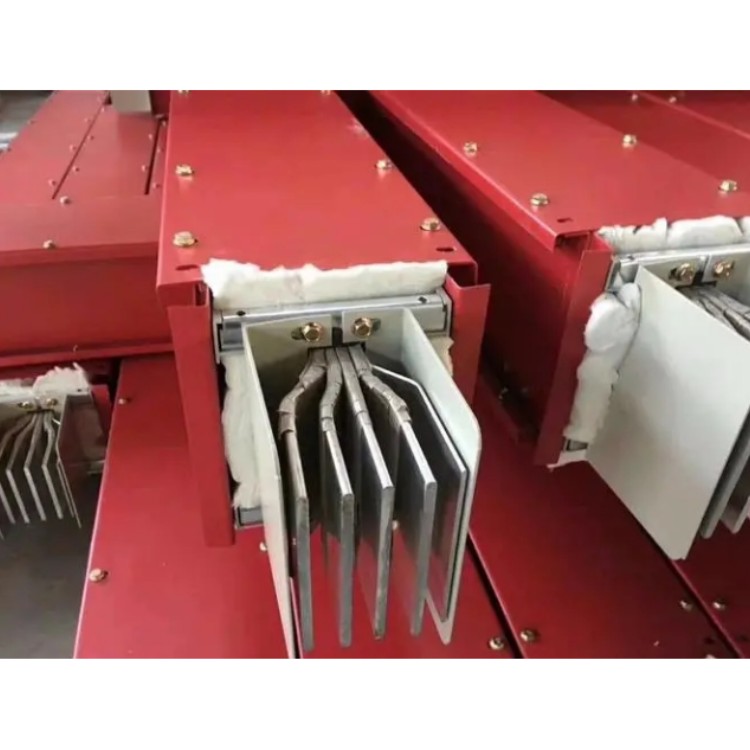

NH-1800A (4P/5P)耐火母線槽
母線槽的設計要點
母線槽安裝步驟(所有安裝步驟應在母線槽不帶電時進行
根據母線槽終設計走向，確認其走向上的障礙物及預留位置有無更改；
進行母線槽安裝現場的支架製作及安裝；
進行安裝前的絕緣檢測；
吊裝母線槽及段間連接；
對前期安裝進行矯正、調整、檢查；
將母線槽與配電設備(開關櫃、變壓器等)連接；
安裝插接箱等裝置；
對母線槽係統進行電氣檢測。
母線槽安裝規則
母線槽的裝卸和儲存母線槽不得用裸鋼絲繩起吊和綁紮，母線槽不得任意堆放和在地麵上拖拉．外殼上不得進行其他作業，應采用多點吊裝及叉車平穩鏟放且不得傷及母線槽。母線槽應堆放於幹燥、清潔、無腐蝕氣體汙染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊，並妥善保管
母線槽的安裝走向每批母線槽發貨時．都配備走向圖並附帶一套詳細的走向清單。所有母線槽都具有相應的分線、分段編號、安裝時按號依次對號。
母線槽安裝前的檢測檢查母線槽外殼是否完整，有無損壞，檢查母線槽外殼螺栓有無鬆動，母線槽工廠，並保證螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；用500V兆歐表測量絕緣電阻，其電阻值每節不小於20MΩ。
母線槽的連接母線槽支架****安裝牢固，耐火母線槽，母線槽應按分段序號、相序、編號、方向和安裝標誌正確放置，節與節連接時，相鄰段母線槽應對準，連接後母線槽導體與外殼不應承受機械應力。
使用
1、****驗證母線槽幹線相序正確，母線槽絕緣電阻不低於20MΩ
2、保證母線槽幹線不受液體、固體的侵入
3、****確認安裝支架穩固，連接螺栓可靠的連接
4、接觸帶電設備的零部件有危險！
5、母線槽開始送電時，不得帶負載
使用條件
周圍環境溫度-5℃/+40℃，且24h內平均溫度不大於35℃。
空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。
海拔高度不得超過2000m。耐火母線槽質量保證
汙染等級按GB7251.1-1997《低壓成套開關設備和控製設備第1部分》的規定選3級。
技術參數
額定工作電壓交流400V。
額定頻率為50(60)Hz。
介電性能：3750V 工頻耐壓1min。
防護等級IP31/IP54。
耐火性能：900℃火焰灼燒1小時不影響運行。
耐火型母線槽適用於額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電係統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到水平。母線係統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。
