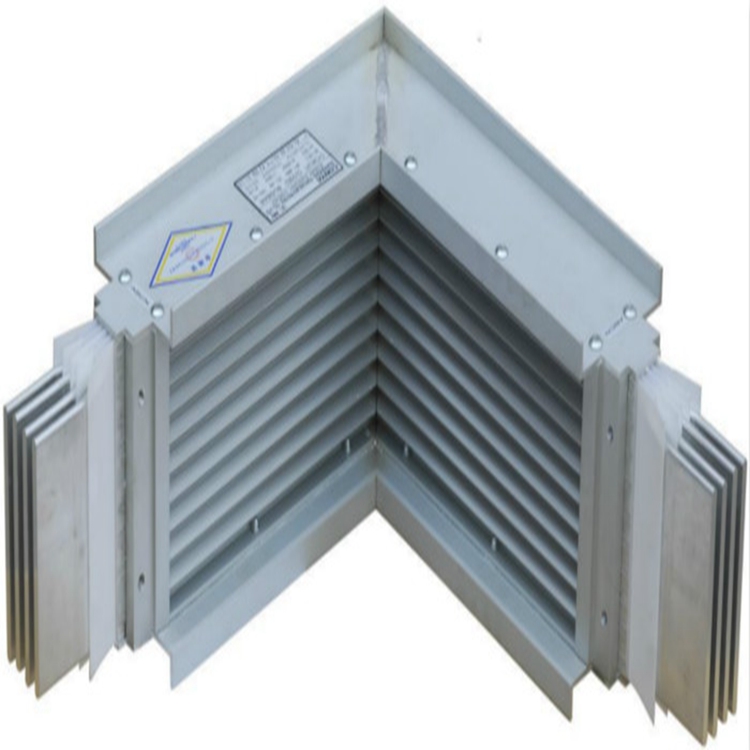

3550A鋁合金母線槽

3550A鋁合金母線槽產品特征：

母線槽內選用銅質導體，亦可根據客戶要求選用鋁質導體，鋁合金外殼可作為維護接地導體，因此四線製母線槽可以作為五線製母線槽運用。

外殼選用鋁鎂合金型材，由兩頭板和上下蓋板而成，側板上規劃了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於設備，一起減輕了母線槽重量，可大跨度規劃和減少設備支架。

目前主要為銅排及鋁排、銅鋁複合三種，價格差別較大。除了應該關注其純度，還應注意材料彎折後的機械性能。這裏著重講一下銅鋁複合，銅鋁複合界麵強度直接影響其加工性能和使用可靠性，是銅鋁複合母線較關鍵的性能參數。在進行90°折彎時不起泡，不出現明顯的桔子皮，衝孔、剪切時不出現銅鋁分層，才能在電氣設備中使用，達到了界麵結合強度的較低要求。製造工藝不同，其界麵結合強度不同，用機械壓力將銅、隻能激活界麵原子形成原子鍵結合，在經過熱處理擴散，使點結合變為麵結合，但其擴散****微薄，界麵結合強度並不高。在特定的工藝條件下加工，使銅鋁熔合，才能形成界麵結合均勻，並有一定厚度的複合層，達到較高的界麵結合強度。

單螺栓連接器

■ 摒棄了傳統的設計，采用了單螺栓夾緊機構，安裝快捷、可靠，安裝速度較傳統連接器快一倍

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特製的碟形彈簧，確保了連接接觸麵間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在係統故障、溫升過高時可以提醒檢修

■ 連接母排截麵是母線槽係統母排截麵的1.2倍以上，接觸麵為雙麵搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離從經濟方麵來說，母線槽本身與電纜比較，但是與包含配線用的各種附件及整個電力係統相比較使用母線槽可以使建設費用就便宜多了(請看簡圖)，特別是電流容量大的情況下，這種情況就更加明顯了。

由於母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占麵積顯著減少，並且外觀美觀，對於大型建築物的施工和配電非常有利，概括起來母線槽具有下列特點:

1、電流容量可以很大;

2、電壓降很小;

3、短路負載能力強;

4、可靠性高，使用壽命長;

5、安全性高;

6、配電係統的設備增加或變更隨意自如;

7、外形尺寸小;

8、重量輕，操作容易;

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個係統)如下圖;

10、施工和檢查簡單;

11、具有現代的美觀。

插孔處設計了安全防護擋板，隻有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了****的提高。
外殼防護等級為IP66，根據係統需求，可在母線槽任意位置設置插接口，安裝快捷，分接方便，使用安全

為交流三相四線或五線製，適用於頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用於工業廠房、礦山等的低壓配電係統和高層商住大樓、酒店、醫院等的供電係統。

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對於電纜來講，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。並且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

使用壽命長：

外殼表麵采用粉末塗料靜電噴塗工藝；耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管；目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，天門母線槽，輻照交聯電纜的工作溫度為125℃。因此，母線槽的絕緣材料工作溫度遠大於電纜。安裝分接母線槽一般采用插接式安裝分接方法。所謂插接式母線槽，就是利用插接的方式把主幹線的電源分接到支線每隔若幹米就留有一個插接箱口，因此分接十分方便。

鋁型材外殼經過陽極氧化10u後鍍鋅防腐性能要好得多．比鋼製外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是後者的二十分之一。雙母接線的母線發生故障，在處理故障過程中要注意母線保護的運行方式，必要時應短時停運母線保護。曲線母線槽槽在插接母線槽組裝中要根據其部位進行選擇，L型水平彎頭應用於平臥水平安裝的轉彎，也應用於垂直安裝與側臥水平安裝的過度，L型彎頭應用與側臥安裝的轉彎，也應用於垂直安裝與平臥安裝之間的過度，T型垂直彎頭應用與側臥安裝的轉彎，也應用與垂直安裝與平臥安裝之間的過度，Z型水平彎頭應用於母線槽平臥的轉彎，Z型垂直彎頭應用於母線槽側臥安裝的轉彎，變壓器母線槽槽應用於大容量母線槽槽向小容量母線槽槽的過度。封閉式母線槽垂直安裝，沿牆或柱子處，應做固定支架，過樓板處應加裝防震裝置，並做防水台，防水台應在土建澆灌混凝土時一次作成，高度50mm寬度80mm，混凝土強度不少於C20

3550A鋁合金母線槽

1.母線的架構簡單明了，並且更方便安裝，後期維護也比較方便。

2.相比矩形母線，管母線屬於空心導體，所以散熱效果會比較好。

3.在不受環境幹擾，不會被外界灰塵潮氣所影響，相比之下的矩形母線則暴露在環境中，不利於安全。

4.母線的表麵積大，導體表麵和電流密度分布均勻，更適合電流大的回路。

5.采用了聚四氟乙烯的絕緣材料，不懼怕高溫，有比較強的耐老化。

6.還具有電氣絕緣性能強的特點。

極為安全可靠

(1)采用分離空氣絕緣型式，其相間的安全淨距和爬電距離遠遠大於標準要求。

(2)內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力

(3)接頭采用的特殊構造，可以防止安裝時的誤操作。

(4)插口處設置安全防護擋板，隻有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止從電表的進線端分接電源.提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣****的提高插接箱插接時無需切斷電源，日為地線總是先接上，後斷開。

物理特性分析：

（1）母線槽的極限溫升值是母線槽的重要參數之一，如果母線槽的溫升高的話，就有可能涉及到母線槽很多方麵的問題，所以這一點是非常需要注意的。

（2）母線槽就相當於電線電纜一樣，如果溫升高的話，就可以直接體現出電能的損耗非常的大，而且如果溫升越高，絕緣材料的老化就會更快，所以會降低母線槽的使用壽命。

（3）溫升高的話，會導致周圍的其他設備的絕緣材料老化速度加快，如果一些電線電纜和母線槽是相鄰的，有可能會發生火災事故的，所以非常需要注意的。還會降低母線槽的機械強度，因為金屬導體受熱之後，是會開始鬆弛的，從而就降低了機械的強度。

（4）還會出現傷害到人的問題，因為如果母線槽溫升高的話，外殼溫度就比較高，人們接觸到很容易被，使整個周圍的環境都收到影響。

（5）所以在使用母線槽的時候，一定要注意盡量避免以上問題的發生，選擇母線槽的時候就要注意其質量，然後在安裝的時候一些注意事項也是不容忽視的，不能有任何疏忽的地方。

主要技術參數

額定電壓:660V。

額定頻率50Hz(或60Hz)。絕緣電阻值:每段母線槽單元的絕緣電阻應大於或等於20兆歐姆，用戶安裝時，應先檢查絕緣電阻值後再進行安裝。絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗采用連接器連接，一種是普通型的，用絕緣螺栓鎖緊設計；另一種采用現行通用的先進單臂螺栓鎖緊設計，即隻需要力矩扳手裝置一邊對高強螺栓進行鎖緊，無需其他輔助工具，詳見各規格螺栓規定力矩值。接頭器內也可配備單臂雙頭力矩螺栓，當鎖緊力矩達到定值，螺栓的一個端頭將會自動脫落，螺栓尚有另一螺栓頭留作將來維修或裝拆用，操作時無須采用力矩扳手。任何一個支撐件的損壞或脫落都會造成較大事故的發生
