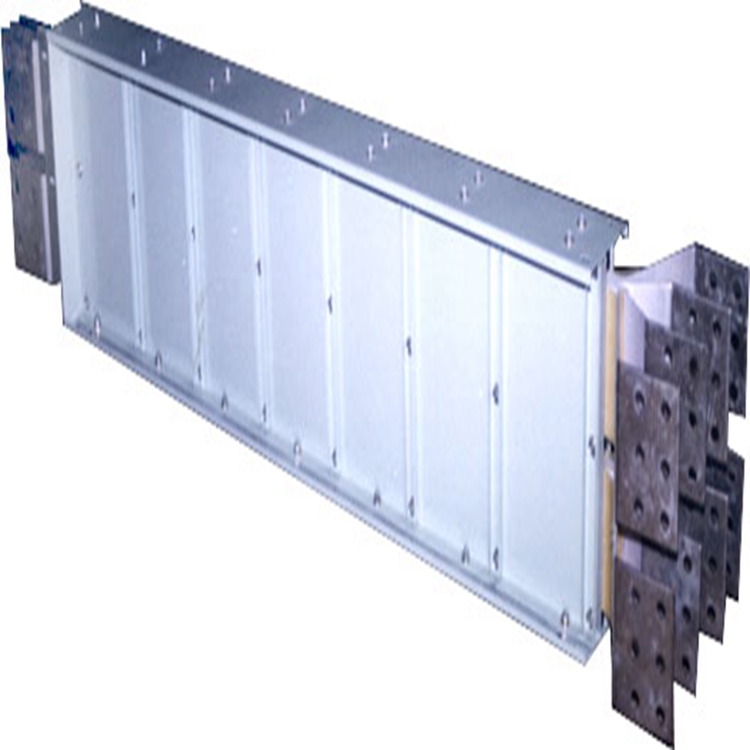

三相五線鋁合金低壓母線槽

母線係統術語和定義 部分型式試驗的低壓成套開關設備和控製設備縮寫為--PTTA母線幹線係統---母線槽母線幹線單元: 母線幹線係統的一個單元，它一般是由外殼，固定組件，母線支撐件，絕緣體，母線及相關單元連接而成，有有分接裝置或者無分接裝置，母線槽的單元有各種不同的形狀，常見的就是直型，T型，母線槽安裝方法，十字形，T型等外形.帶分接裝置的母線槽單元: 有生產商預先製造成可以在一點或者多點位置上安裝分接單元母線槽單元.分接單元連接到母線槽時，可以要求或者不要求母線槽與電源斷開.滑觸式母線槽單元:

為交流三相四線或五線製，適用於頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用於工業廠房、礦山等的低壓配電係統和高層商住大樓、酒店、醫院等的供電係統。

三相五線鋁合金低壓母線槽采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對於電纜來講，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。並且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

(1)導電銅排--由純銅排組成，導電銅排接頭的表麵應均勻鍍錫或鍍銀。

(2)絕緣材料--由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

(3)固定螺栓、絕緣套管、蓋板，如圖1所示。

封閉式母線安裝場地不宜超過海拔高度2000m，周圍空氣溫度不高於+40℃、不低於−5℃，在24小時內其品平均溫度不超過+35℃，空氣相對濕度在40℃時不超過50%、在20℃時不超過90%。周圍空氣清潔無塵埃及腐蝕絕緣的氣體

本係列產品在火災發生時，仍能保證一定時間的供電。主要用於高層建築、地鐵等人員密集的公共場合和消防要求比較高的其他場合。

產品符合GB7251.2、JB/T9662和JB/T10327等標準和行業標準的要求。外殼噴塗耐火塗料，發生火災時，在3~5分鍾內，塗料開始發泡、膨脹，形成隔熱層，****地降低了熱量的傳遞,而且封閉了所有的通口,防止消防時水的進入而引起母線短路,保證正常供電。導體銅排纏繞雲母帶，具有良好的耐高溫性能和耐燃燒性能，在常態下具有良好的柔軟性和介電性能。

 插孔處設計了安全防護擋板，隻有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了****的提高。

三相五線鋁合金低壓母線槽

性能比較

1.散熱性能好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，至多允許敷設2層，其原因是考慮散熱。母線槽利用空氣傳導散熱，並通過緊密接觸的鋼製外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一斑了。

2. 母線槽幾乎不必維護，日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級，則需要定期緊固，若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易於磨損、易老化、壽命較短等因素限製，需要定期進行檢查和維護，甚至更換.

3.載電流範圍上.目前電纜至大隻能做到1000mm截麵積，額定電流1600A，但這種大規格電纜因為體積及重量過大很少實際應用與工程中.工程中一般都選用400mm及以下規格電纜進行配電，這就要求很多根電纜同時供電.而母線槽額定電流至大能做到6300A，其強大的載流能力是電纜根本的.

通風良好，防潮、降溫功能明顯改善，更適合南方氣候。該電源係統特別適用於低壓配電係統和高層商業樓宇、賓館和醫院。

以往的母線槽的外殼由鋼板彎曲型通常或簡單使用鋁型材，由於這兩種殼，沒有一定的防水措施，在滅火過程中或雨，平時水容易浸入母線槽而造成短路，使整個產品防水等級普遍較低，產品質量無法保證。而鋁合金母線槽則避免了這一類的問題。

在母線的選擇上，應該有耐火材料的耐火時間和標準，當然，相對耐久性的選擇是好的。當選擇公交車，當然，也要考慮母線槽的使用，如耐火母線槽適用於急救電源，消防泵的電源，發電機和其他電力傳輸線，它能保證電力在火的完整性，確保消防和急救消防泵電源正常供電。
要注意母線槽的防護等級，防護等級是防塵防水的指標性能。

是外殼的上下殼麵，通常是指母線槽設備上的一種部件，用它來遮蓋外殼上的開口。用螺釘或類似方法將其固定，設備投入運行後一般不再拆卸。

側板--------是外殼的左右殼麵，通常指母線槽設備上的一種部件，它是用來遮蓋外殼上開口的。用螺釘或類似方法將其固定，設備投入運行之後一般不再拆卸。

絕緣隔板----用以對來自入口處各個方向的直接接觸和來自開關器件以及類似器件的電弧進行防護的一種部件。

帶電部件----在正常使用中用以通電的導體或導電部件，包括中性導體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。
