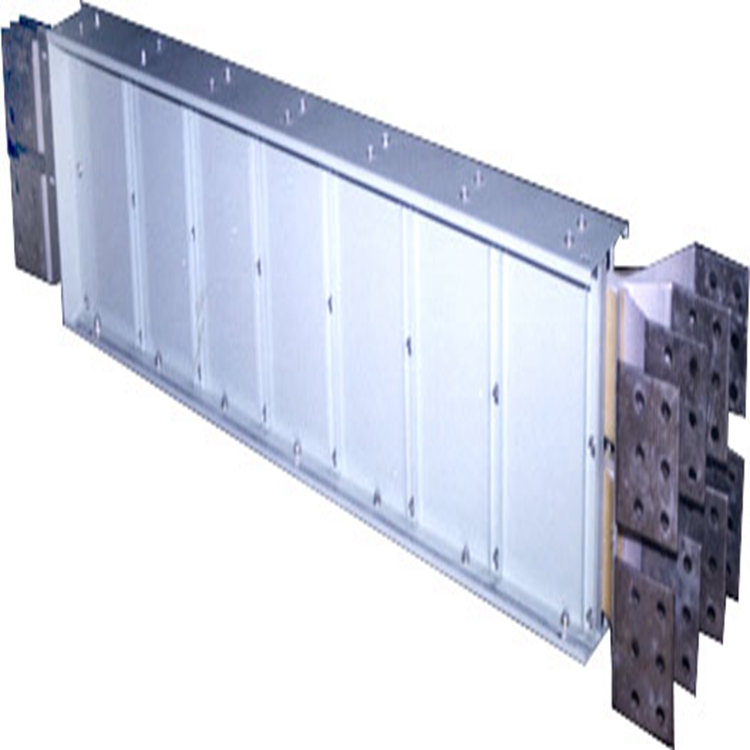

高低壓鋁合金絕緣母線槽

高低壓鋁合金絕緣母線槽為交流三相四線或五線製，適用於頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用於工業廠房、礦山等的低壓配電係統和高層商住大樓、酒店、醫院等的供電係統。

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對於電纜來講，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。並且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

比如L1-L2-L3-N 轉換成N-L3-L2-L1母線槽彎曲單元:導體和外殼設計成安裝時可以轉換方向的一種母線槽單元.母線槽饋電單元: 用作任何進線單元的母線槽單元.該單元於電源連接時，可要求電源斷開或者不斷開.分接單元: 用於從帶分接裝置的母線槽單元中分接出電源的一種輸出設備裝置.比如常見的滾輪裝置，滑觸裝置或插入裝置.分接單元可以連接而且可以用於與一個或任何電源或者通訊及控製電路的組合裝置連接.分接單元可以代用附近，比保護器件，熔斷器，熔斷開關，斷路器，過流保護裝置，通訊或者遙控電子設備，接觸器，接線插座盒連接器件，如預製線，螺釘型或者非螺釘型端子等.分接單元可以是部分型式試驗成套設備(PTTA)用於建築移動結構的母線槽單元:一種允許建築物由於熱膨脹和收縮而移動的母線槽單元.母線槽火焰擋板單元: 在火焰條件下，用於在規定時間內防止火焰蔓延的一種帶或不帶附件的母線槽單元或者其一部分.

高低壓鋁合金絕緣母線槽

用戶從母線槽的溫升還可以了解到以下幾個問題：

1、母線槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高；

2、銅牌的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，溫升自然偏高；

3、連接頭結構的好壞：連接頭接觸不好，溫升也會偏高；

4、導體的截麵積：同樣的結構和技術、同樣含銅量的導體截麵積小，溫升自然偏高。

1、母線槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高；

2、銅牌的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，溫升自然偏高；

3、連接頭結構的好壞：連接頭接觸不好，溫升也會偏高；

4、導體的截麵積：同樣的結構和技術、同樣含銅量的導體截麵積小，溫升自然偏高。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

適用於頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用於工業廠房、礦山等的低壓配電係統和高層商住大樓、酒店、醫院等的供電係統。

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對於電纜來講，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。並且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

安裝應注意以下幾點：
1、金屬電纜橋架及其支架和引入引出的金屬電纜導管****可靠接地。
⑴金屬電纜橋架及其支架全長應不少於2處與接地或接零幹線連接；
⑵非鍍鋅電纜橋架間連接板的兩端需做跨接地線，跨接線截麵不小於42。
⑶鍍鋅橋架連接板兩端不需跨接地線，但連接板兩端不少於2個有防鬆螺帽或防鬆墊圈的連接固定螺栓。
2、應急配電線路與正常配電線路應分槽敷設；雙電源供電的兩個電源回路不宜同槽敷設。
3、強電與弱電應分槽敷設。弱電中的不同係統宜分槽敷設，消防、綜合布線等弱電線路應分槽敷設。

4、線槽、橋架、封閉母線經過建築物的變形縫時應采取補償措施；穿過防火牆及防火樓板時線槽、橋架內外應采取防火封堵措施。

運行中處理方案的似定

(1)缺陷未處理前，聯係省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一台臨時排風扇，外部吹風降溫，盡量控製過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

正常工作

1、戶內使用連續工作

2、周圍空氣溫度不高於40℃、溫度下限為-10℃

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求製造。

主要技術參數

額定電壓:660V。

額定頻率50Hz(或60Hz)。絕緣電阻值:每段母線槽單元的絕緣電阻應大於或等於20兆歐姆，用戶安裝時，應先檢查絕緣電阻值後再進行安裝。絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗采用連接器連接，一種是普通型的，用絕緣螺栓鎖緊設計；另一種采用現行通用的*單臂螺栓鎖緊設計，即隻需要力矩扳手裝置一邊對高強螺栓進行鎖緊，無需其他輔助工具，詳見各規格螺栓規定力矩值。接頭器內也可配備單臂雙頭力矩螺栓，當鎖緊力矩達到定值，螺栓的一個端頭將會自動脫落，螺栓尚有另一螺栓頭留作將來維修或裝拆用，操作時無須采用力矩扳手。任何一個支撐件的損壞或脫落都會造成較大事故的發生
