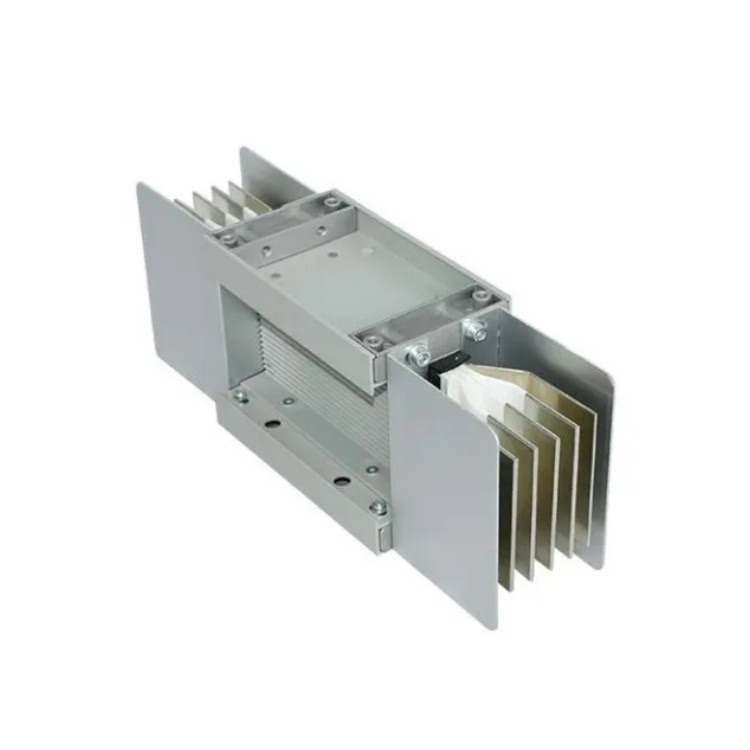

FKC-4500A鋁合金母線槽

FKC-4500A鋁合金母線槽

整體接地技術

傳統的保護地線PE線放置在母線槽內一側，由於電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好

母線槽的極限溫升值是母線槽的重要參數之一，如果母線槽的溫升高的話，就有可能涉及到母線槽很多方麵的問題，所以這一點是非常需要注意的。

母線槽就相當於電線電纜一樣，如果溫升高的話，就可以直接體現出電能的損耗非常的大，而且如果溫升越高，絕緣材料的老化就會更快，所以會降低母線槽的使用壽命。

溫升高的話，會導致周圍的其他設備的絕緣材料老化速度加快，如果一些電線電纜和母線槽是相鄰的，有可能會發生火災事故的，所以非常需要注意的。還會降低母線槽的機械強度，因為金屬導體受熱之後，是會開始鬆弛的，從而就降低了機械的強度。

還會出現傷害到人的問題，因為如果母線槽溫升高的話，外殼溫度就比較高，人們接觸到很容易被，使整個周圍的環境都收到影響。

所以在使用母線槽的時候，一定要注意盡量避免以上問題的發生，選擇母線槽的時候就要注意其質量，然後在安裝的時候一些注意事項也是不容忽視的，不能有任何疏忽的地方。

比如L1-L2-L3-N 轉換成N-L3-L2-L1母線槽彎曲單元:導體和外殼設計成安裝時可以轉換方向的一種母線槽單元.母線槽饋電單元: 用作任何進線單元的母線槽單元.該單元於電源連接時，可要求電源斷開或者不斷開.分接單元: 用於從帶分接裝置的母線槽單元中分接出電源的一種輸出設備裝置.比如常見的滾輪裝置，滑觸裝置或插入裝置.分接單元可以連接而且可以用於與一個或任何電源或者通訊及控製電路的組合裝置連接.分接單元可以代用附近，比保護器件，熔斷器，熔斷開關，斷路器，過流保護裝置，通訊或者遙控電子設備，接觸器，接線插座盒連接器件，如預製線，螺釘型或者非螺釘型端子等.分接單元可以是部分型式試驗成套設備(PTTA)用於建築移動結構的母線槽單元:一種允許建築物由於熱膨脹和收縮而移動的母線槽單元.母線槽火焰擋板單元: 在火焰條件下，用於在規定時間內防止火焰蔓延的一種帶或不帶附件的母線槽單元或者其一部分.

FKC-4500A鋁合金母線槽

1. 母線槽散熱性能好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，至多允許敷設2層，其原因是考慮散熱。母線槽利用空氣傳導散熱，並通過緊密接觸的鋼製外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一斑了。

2. 母線槽幾乎不必維護，日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級，則需要定期緊固，若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易於磨損、易老化、壽命較短等因素限製，需要定期進行檢查和維護，甚至更換.

3.載電流範圍上.目前電纜至大隻能做到1000mm截麵積，額定電流1600A，但這種大規格電纜因為體積及重量過大很少實際應用與工程中.工程中一般都選用400mm及以下規格電纜進行配電，這就要求很多根電纜同時供電.而母線槽額定電流至大能做到6300A，其強大的載流能力是電纜根本的.



由於母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占麵積顯著減少，並且外觀美觀，對於大型建築物的施工和配電非常有利，概括起來母線槽具有下列特點:

1、電流容量可以很大;

2、電壓降很小;

3、短路負載能力強;

4、可靠性高，使用壽命長;

5、安全性高;

6、配電係統的設備增加或變更隨意自如;

7、外形尺寸小;

8、重量輕，操作容易;

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個係統)如下圖;

10、施工和檢查簡單;

11、具有現代的美觀。

1)適合大跨距安裝

1、安裝地點：戶內、戶外
2、絕緣電阻：每一段封閉母線單元絕緣電阻值應大於或等於100MΩ 2500V兆歐表)。
3、介電強度：每一段封閉母線出廠前均經受1分鍾工頻幹試耐壓試驗。
工頻耐壓及雷電衝擊耐壓數值，符合標準。
4、接地係統：符合IEC364-5-54對接地係統的要求。
5、防護等級：戶內型：IP40；戶外型：IP43、IP55。
6、負載性能：在額定電流下，外殼的溫升符合GB763-90交流高壓電器長期工作時的發熱標準要求。
7、短路性能：動熱穩定試驗符合GB2706-89交流高壓電器動熱穩定試驗方法標準要求。
