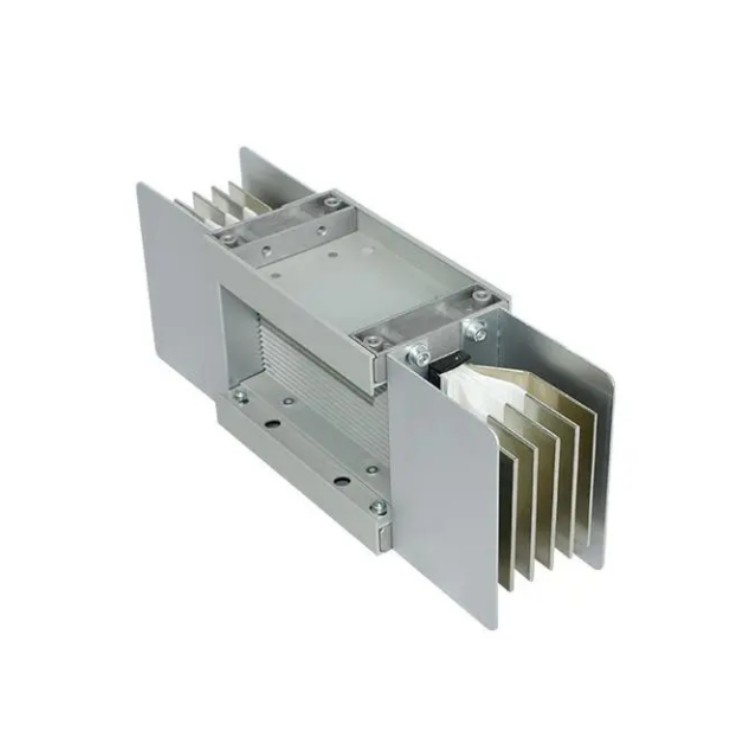

鋁合金外殼封閉母線槽

鋁合金外殼封閉母線槽

產品特征：

母線槽內選用銅質導體，亦可根據客戶要求選用鋁質導體，鋁合金外殼可作為維護接地導體，因此四線製母線槽可以作為五線製母線槽運用。

外殼選用鋁鎂合金型材，由兩頭板和上下蓋板而成，側板上規劃了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於設備，一起減輕了母線槽重量，可大跨度規劃和減少設備支架。

目前主要為銅排及鋁排、銅鋁複合三種，價格差別較大。除了應該關注其純度，還應注意材料彎折後的機械性能。這裏著重講一下銅鋁複合，銅鋁複合界麵強度直接影響其加工性能和使用可靠性，是銅鋁複合母線較關鍵的性能參數。在進行90°折彎時不起泡，不出現明顯的桔子皮，衝孔、剪切時不出現銅鋁分層，才能在電氣設備中使用，達到了界麵結合強度的較低要求。製造工藝不同，其界麵結合強度不同，用機械壓力將銅、隻能激活界麵原子形成原子鍵結合，在經過熱處理擴散，使點結合變為麵結合，但其擴散****微薄，界麵結合強度並不高。在特定的工藝條件下加工，使銅鋁熔合，才能形成界麵結合均勻，並有一定厚度的複合層，達到較高的界麵結合強度。

由於電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，鋁合金母線槽同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好

為交流三相四線或五線製，適用於頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用於工業廠房、礦山等的低壓配電係統和高層商住大樓、酒店、醫院等的供電係統。

1.防腐性能強

    鋁型材外殼經過陽極氧化10u後鍍鋅防腐性能要好得多．比鋼製外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是後者的二十分之一。

2.可靠的絕緣方式

    導電排上有絕緣層，相與相間還有空氣間隙，導電排與外殼間還有DMC材料壓製的絕緣墊塊，三重絕緣，保證母線槽的絕緣，尤其在潮濕的環境下使用更顯其優越性。

3.大跨度設計

   直線型母線槽的長度除受運輸能力限製外，其設計和生產能力不受長度限製，能滿足工程尤其是現代廠房對大跨度母線槽的需求。由於其剛度好，6m跨度之間可以不安裝吊架。

4.安裝方便

   鋁合金外殼封閉母線槽由於全長外型尺寸一致，內部結構對稱，在任一側都可以排列為L1, L2, L3，N， 因此倒相很容易，安裝方便。

相比電纜，總體來說，鋁合金母線槽由於使用材料，工藝相對複雜，首期投入成本一般比電纜要大。但是，從長遠來看，使用母線槽則優越的多。當前，母線槽使用壽命一般在30年至40年，而普通電纜則隻有15年左右的使用壽命。母線槽係統隻要按照規範安裝和運行，低壓母線槽廠，基本上不需要更換部件，隻需要對周邊環境例行檢查即可。而電纜則經常會出現接頭老化、絕緣層脫落等現象，需要對某一段電纜進行更換。另外，鋁合金母線槽廠家批發，當今市場上已經有許多實力較大的母線槽廠家推出鋁導體母線槽，且已大規模應用於大型建築。這類母線槽的采購價格遠比電纜橋架的價格低，但使用性能卻高於電纜。對於*投入資金緊張的用戶，可以選用此種母線槽。

亦可根據客戶要求采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線製母線槽可以作為五線製母線槽使用。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

母線槽載流能力測試，可用低電壓大電流發生裝置，按照母線槽的額定電流設定電流，但通電溫升達到每小時不差1度時停止。插接口及連接處導體溫度減去周圍溫度的溫差值指溫升值，五線製接地母線槽，是否複合要求。

母線槽IP防護等級按照GB4208標準測試，母線槽，包括母線槽的連接頭及彎頭和本體應複合設IP要求或者用戶的要求，IP51以上，試驗後檢測絕緣電阻。

母線槽絕緣電阻應當采用伏安歐姆表，單段母線應大於50歐姆，全長應當大雨20歐姆。

側板--------是外殼的左右殼麵，通常指母線槽設備上的一種部件，它是用來遮蓋外殼上開口的。用螺釘或類似方法將其固定，設備投入運行之後一般不再拆卸。

絕緣隔板----用以對來自入口處各個方向的直接接觸和來自開關器件以及類似器件的電弧進行防護的一種部件。

帶電部件----在正常使用中用以通電的導體或導電部件，包括中性導體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

特別提醒：電纜是按照截麵來表示的，母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的國內的產品截麵240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米，還有更高的，建議要求廠家提供絕緣方式的說明，並標注母線規格，避免上當。

使用壽命長：

外殼表麵采用粉末塗料靜電噴塗工藝；耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管；目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，天門母線槽，輻照交聯電纜的工作溫度為125℃。因此，母線槽的絕緣材料工作溫度遠大於電纜。安裝分接母線槽一般采用插接式安裝分接方法。所謂插接式母線槽，就是利用插接的方式把主幹線的電源分接到支線每隔若幹米就留有一個插接箱口，因此分接十分方便。

鋁型材外殼經過陽極氧化10u後鍍鋅防腐性能要好得多．比鋼製外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是後者的二十分之一。雙母接線的母線發生故障，在處理故障過程中要注意母線保護的運行方式，必要時應短時停運母線保護。曲線母線槽槽在插接母線槽組裝中要根據其部位進行選擇，L型水平彎頭應用於平臥水平安裝的轉彎，也應用於垂直安裝與側臥水平安裝的過度，L型彎頭應用與側臥安裝的轉彎，也應用於垂直安裝與平臥安裝之間的過度，T型垂直彎頭應用與側臥安裝的轉彎，也應用與垂直安裝與平臥安裝之間的過度，Z型水平彎頭應用於母線槽平臥的轉彎，Z型垂直彎頭應用於母線槽側臥安裝的轉彎，變壓器母線槽槽應用於大容量母線槽槽向小容量母線槽槽的過度。封閉式母線槽垂直安裝，沿牆或柱子處，應做固定支架，過樓板處應加裝防震裝置，並做防水台，防水台應在土建澆灌混凝土時一次作成，高度50mm寬度80mm，混凝土強度不少於C20
