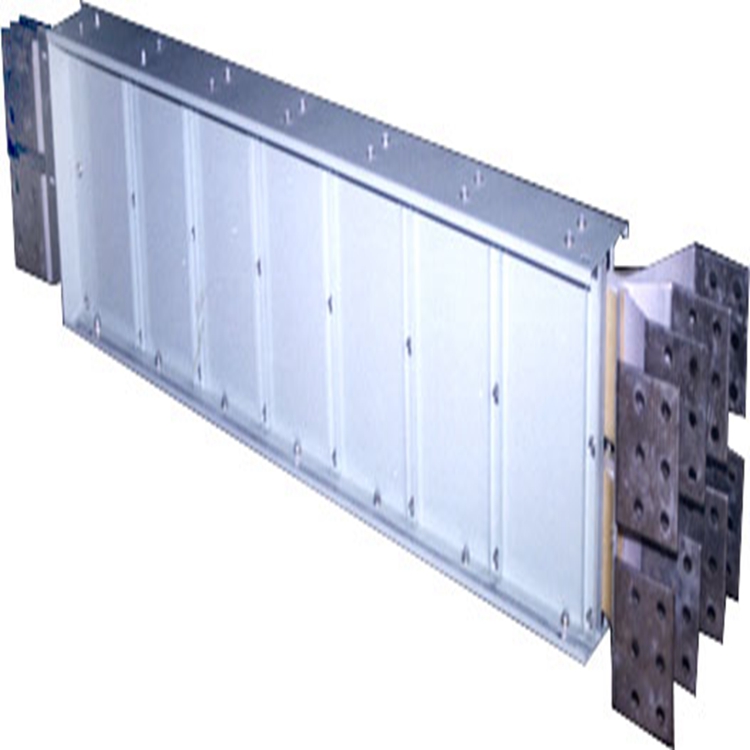

三相四線鋁合金低壓母線槽

三相四線鋁合金低壓母線槽由於電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，可做到電抗小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是相對地短路故障，這種接地都比單獨設置PE排好。因此電氣技術會公布及提倡電匯排(母線槽)以外殼作為接地導體。

載電流範圍上，目前電纜隻能做到1000mm截麵積，額定電流1600A，但這種大規格電纜因為體積及重量過大很少實際應用與工程中。工程中一般都選用400 mm及以下規格電纜進行配電，這就要求很多根電纜同時供電。而母線槽額定電流能做到6300A，其強大的載流能力是電纜根本*的。

母線槽過載能力強.取決於它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大於電纜。

以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截麵的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由於母線在運行中，有巨大的電能通過，短路時，承受著很大的發熱和電動力效應，因此，****合理的選用母線材料、截麵形狀和截麵積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用於主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大，但造價較高。軟母線用於室外，因空間大，導線有所擺動也不致於造成線間距離不夠。配電線路采用密集型母線槽與傳統的電力電纜配電方式相比較，有許多突出的優點。如體積小、結構緊湊、占用空間位置小；傳輸電流大，能很方便地通過母線槽插接式開關箱引出電源分支線；選材優良、設計精致，具有較高的電氣及機械性能

三相四線鋁合金低壓母線槽

安裝應注意以下幾點：

1、金屬電纜橋架及其支架和引入引出的金屬電纜導管****可靠接地。
⑴金屬電纜橋架及其支架全長應不少於2處與接地或接零幹線連接；
⑵非鍍鋅電纜橋架間連接板的兩端需做跨接地線，跨接線截麵不小於42。
⑶鍍鋅橋架連接板兩端不需跨接地線，但連接板兩端不少於2個有防鬆螺帽或防鬆墊圈的連接固定螺栓。
2、應急配電線路與正常配電線路應分槽敷設；雙電源供電的兩個電源回路不宜同槽敷設。
3、強電與弱電應分槽敷設。弱電中的不同係統宜分槽敷設，消防、綜合布線等弱電線路應分槽敷設。
4、線槽、橋架、封閉母線經過建築物的變形縫時應采取補償措施；穿過防火牆及防火樓板時線槽、橋架內外應采取防火封堵措施。
5、橋架與支架間應采用螺栓固定，且螺母位於橋架外側。
6、封閉插接母線的連接****符合產品技術文件規定，垂直敷設時。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

母線係統術語和定義 部分型式試驗的低壓成套開關設備和控製設備縮寫為--PTTA母線幹線係統---母線槽母線幹線單元: 母線幹線係統的一個單元，它一般是由外殼，固定組件，母線支撐件，絕緣體，母線及相關單元連接而成，有有分接裝置或者無分接裝置，母線槽的單元有各種不同的形狀，常見的就是直型，T型，母線槽安裝方法，十字形，T型等外形.帶分接裝置的母線槽單元: 有生產商預先製造成可以在一點或者多點位置上安裝分接單元母線槽單元.分接單元連接到母線槽時，可以要求或者不要求母線槽與電源斷開

母線槽的極限溫升值是指，母線槽通過額定電流滿負荷運行時，穩定下來的溫度減去環境溫度得到的溫升值，通常用K來表示。母線設計時都會做溫升極限實驗，溫升限製著母線的載流能力，溫升高會使得母線的壽命減短、電能損耗提高、電壓下降，同時也影響周圍環境溫度，加速周圍設備絕緣材料的老化，甚至引起安全事故。鋁合金母線槽可提供直線段母線槽的大長度為6m，其抗彎強度能滿足於標準ZBK36002-89的要求。母線槽內采用銅質導體，亦可根據客戶要求采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線製母線槽可以作為五線製母線槽使用。
加強型鋁合金外殼設計
外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

工作條件

1、戶內使用連續工作。

2、周圍空氣溫度不高於40℃、溫度下限為-10℃

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求製造。

主要技術參數

額定電壓:660V。額定頻率50Hz(或60Hz)。絕緣電阻值:每段母線槽單元的絕緣電阻應大於或等於20兆歐姆，用戶安裝時，應先檢查絕緣電阻值後再進行安裝。絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗
