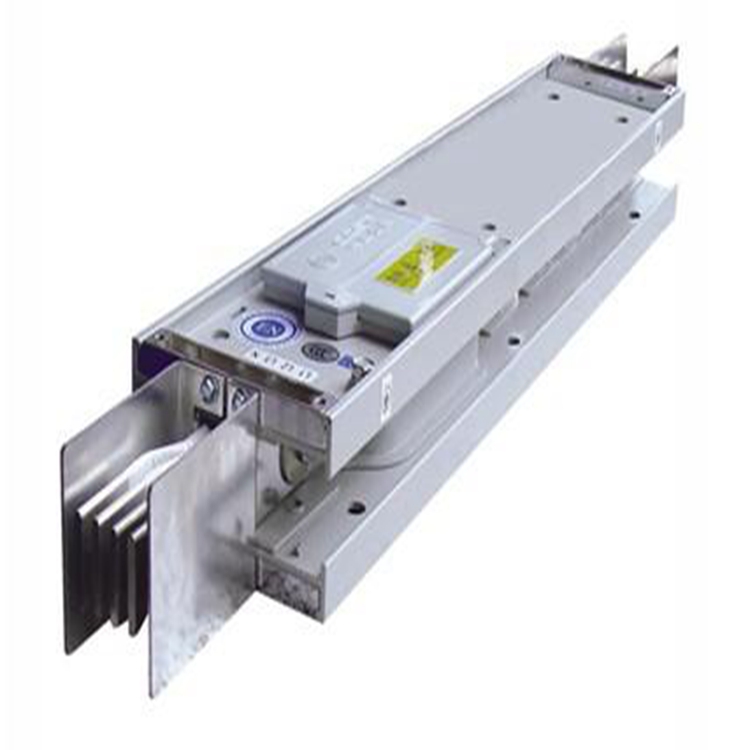

絕緣型密集母線槽

絕緣型密集母線槽外殼，蓋板、側板均采用了熱擠壓鋁鎂合金型材，通過時效後，增強了其外殼的剛性。外殼表麵處理可采用電泳版處理、氧化處理或者靜電噴塑處理，提高了外殼的抗腐蝕性。母線槽外殼的結構形式改變了傳統的母線槽外殼平板式，我公司對母線槽外殼進行了優化設計，使其外部結構如同散熱器結構形式，增大了外殼的外表麵30％以上，****提高了外表的散熱性能，加強了導體對外殼傳到熱的快速散發，從耐降低溫升，減少了熱阻抗，提高了導體的導電性能

母線槽安裝完畢後，供電端及分支引線全切斷，作用，不與電器設備相連，常溫常態下用1000v兆歐表測是不是其相與相，相與地的絕緣電阻≥20兆歐，弱溫度在30攝氏度以上。

絕緣型密集母線槽適用於電力變壓器和低壓配電櫃以及重型負載的連接等大電流輸電場所的使用。

外殼采用冷軋輥壓型材組裝，銅排采用環保型絕緣材料整體包裹，該新型絕緣材料耐熱等級達到B級，密集型母線槽，****的保證了母線的動熱穩定性能。母線結構強度高，標準節可做成3m、6m、8m（安裝客戶需求定製），可根據顧客要求在任何位置設置插口，插口間間距不小於0.6m。該母線槽分為三相四線和三相五線製兩種形式，具有安裝迅速，使用方便，安全可靠等特點

母線槽的施工工藝

1、設備開箱清點檢查：設備開箱清點檢查:應由建設單位代表，供貨商及施工單位共同進行並作好記錄。母線槽分段標誌清晰齊全，外觀無損傷變形內部無損傷，母線槽螺栓固定搭接截麵應平整，其鍍銀無麻點，起皮及未覆蓋部分，絕緣電阻符合設計要求。根據母線槽排列圖和裝箱單。檢查封閉插接母線槽，進線箱，插接開關箱及附件，其規格，數量應符合要求。

 封閉式母線槽已經成為配電設備中一個重要的組成部分，{母線槽}是建築電氣的動力輸送幹線，{母線槽}廣泛的應用於高層建築，大型商場，工礦企業，軌道交通，數據中心，碼頭等，與傳統的電纜相比較，在大電流輸送時充分的體現出它的優越性，封閉式母線槽采用了新技術，新工藝，降低了母線槽兩端連接處及分線口插接處的接觸電阻和溫升，並在母線槽中使用了高品質的絕緣材料。

特點

· 額定電流250A～5000A；

·“三明治"結構，無“煙囪效應"；

· 低阻抗，電壓降低，占用空間小；

· 全鋁外殼，可作接地導體，通過了1000小時鹽霧試驗；

· 快速接頭連接器，安裝無須工具；

· 插接箱帶有聯鎖裝置，安裝方便，能預防誤操作；

· 防護等級可達IP65。

1、 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

2、 防護等級為IP40。

3、 母線槽在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低於20歐姆。

4、 母線係統能承受3750V的工頻耐壓，曆時1min無擊穿和閃絡現象。

5、 母線係統在長期接通額定電流工作時，其溫升不超過：

應用條件
■ 經過噴塗處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼製外殼的兩倍
■ 帶有鋸齒型散熱片的鋁合金外殼，散熱麵積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低於50%相線的接地容量

■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽係統造成影響

(1)集母線焊接所用的焊條、焊絲應符合現行標準;其表麵應無氧化膜、水分和油汙等雜物。

 (2)鋁及鋁合金的管形母線、槽形母線、封閉母線及重型母線應采用m弧焊。

(3)焊接前應將母線坡口兩側表麵各50mm範圍內清刷幹淨，不得有氧化膜、水分和油汙;坡口加工麵應無毛刺和飛邊。

(4)焊接前對口應平直，密集型封閉母線槽，其彎折偏移不應大於0.2%;中心線偏移不應大於0. 5mm

(5)每個焊縫應一次焊完，除瞬問斷弧外不得停焊，密集母線焊完未冷卻前，不得移動或受力。

 (6)母線對接焊縫的上部應有2 - 4mm的加強高度;330kV及以上電壓的硬母線焊縫應呈圓弧形，母線槽，不應有毛刺、凹凸不平之處;引下線母線采用搭接焊時，焊縫的長度不應小於母線寬度的兩倍;角焊縫的加強高度應為4mm，

（1）母線槽檢修後，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

事項：

（1）母線槽檢修後，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢複固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好後應當解除充電保護連接片，然後進行倒母線操作，恢複固定連接方式。

母線槽用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。
